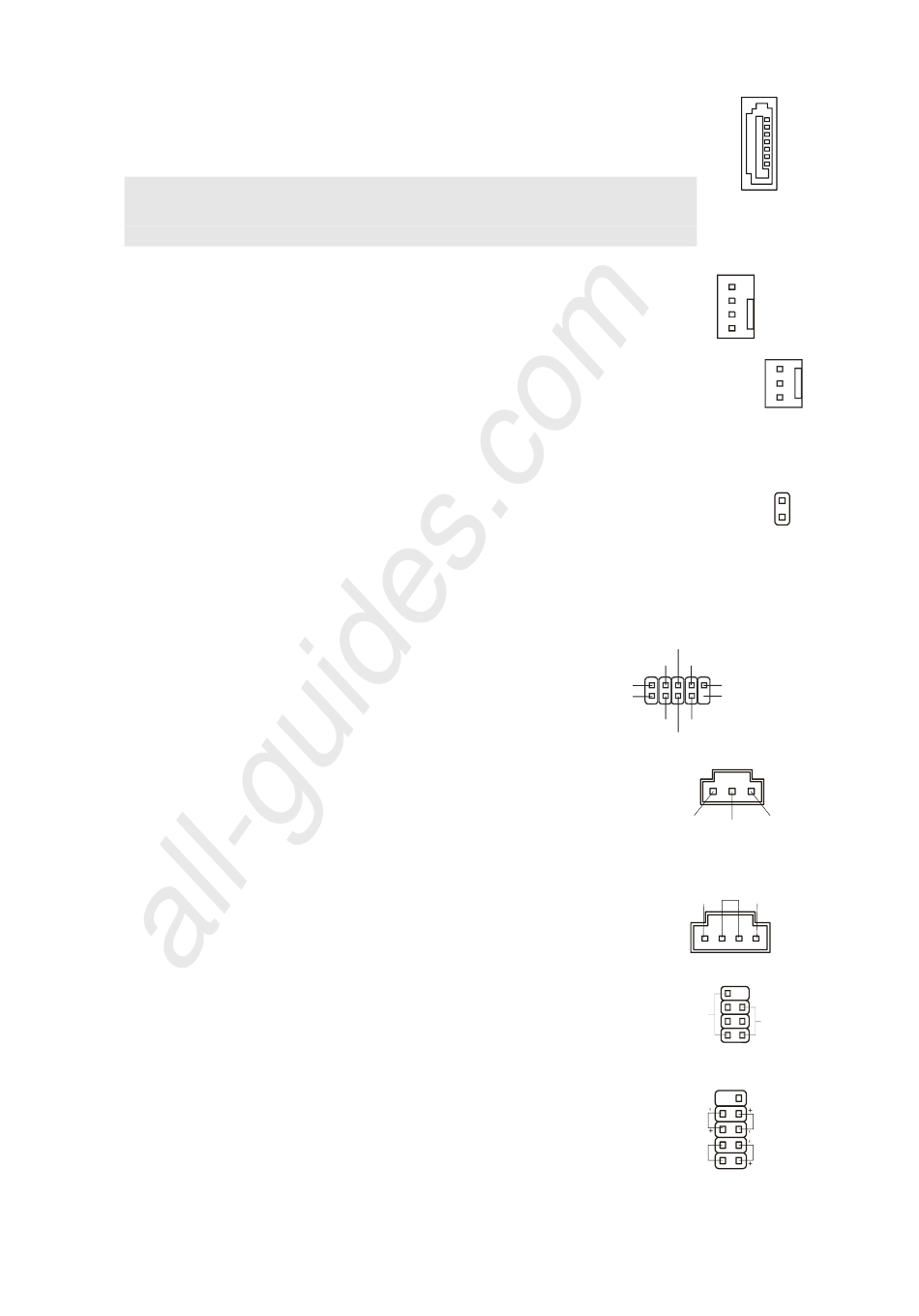

Разъемы Serial ATA: SATA1 / SATA2
Разъем SATA – это высокоскоростной порт интерфейса Serial ATA.
Этот разъем может подсоединять одно устройство Serial ATA.
Внимание:
Избегайте резких изгибов кабеля Serial ATA. В противном случае
могут возникнуть потери данных при передаче.
Разъемы питания вентиляторов: CPU_FAN,
SYS_FAN
Разъемы питания вентиляторов поддерживают вентиляторы с
питанием +12В. При подключении необходимо помнить, что красный
провод подключается к шине +12В, а черный - к земле GND. Если
системная плата содержит микросхему аппаратного мониторинга,
необходимо использовать специальные вентиляторы с датчиком
скорости для реализации функции управления вентилятором.
Датчик открывания корпуса: JCI1
К этому коннектору подключается кабель датчика открывания
корпуса, установленный в корпусе. При открывании корпуса его
механизм активируется. Система запоминает это событие и выдает
предупреждение на экране. Предупреждение можно отключить в
настройках BIOS.
Разъем IEEE1394: J1394_1
(опционально)
Этот разъем позволяет подключить IEEE1394 порты
на выносной планке IEEE1394.
Разъем выхода S/PDIF: SPDOUT1
Этот разъем используется для подключения интерфейса
S/PDIF (Sony & Philips Digital Interconnect Format) для передачи
звука в цифровом формате.
Разъем CD-In: JCD1
Этот разъем предназначен для подключения дополнительного
аудио кабеля.
Разъемы органов управления и
индикаторов передней панели:
JFP1, JFP2
Эти разъемы обеспечивают подключение органов
управления и индикаторов передней панели. JFP1
соответствует спецификации Intel
Connectivity Design Guide.
All manuals and user guides at all-guides.com
®
Front Panel I/O
45
Control
Sensor
+12V
GND
Sensor
+12V
GND
GND
CINTRU
TPB-
GND
Cable power
GND(10)
(2)TPA-
(1)TPA+
Key,no pin(9)
Cable power
GND
TPB+
VCC
GND
SPDIF
GND
R
L
8
7
JFP2
Speaker
2
1
10
9
Power
Reset
JFP1
Switch
Switch
Power
HDD
LED
LED
2
1
2
1
Power
LED
