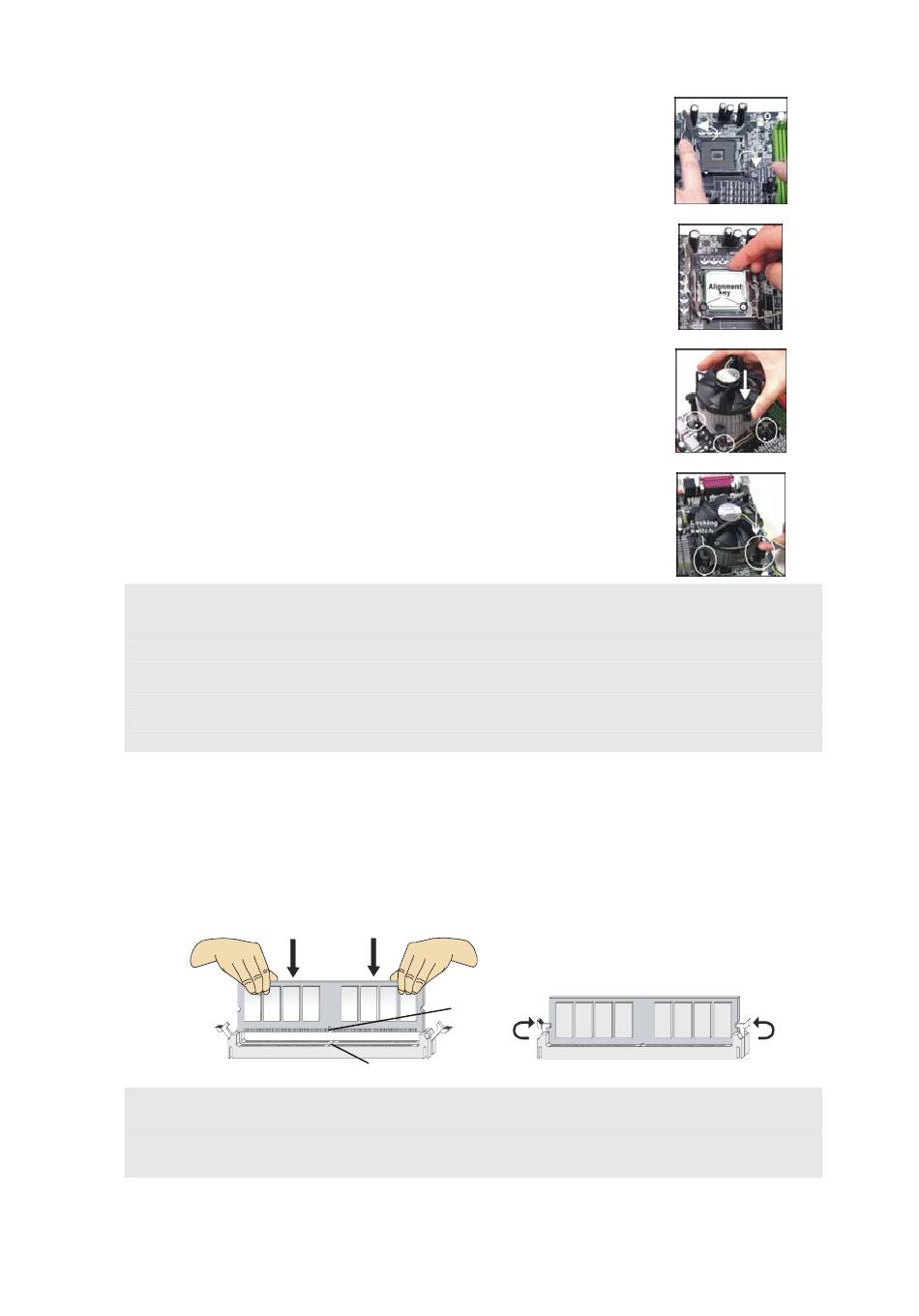

5. Soulevez le levier effectif et ouvrez le plat effectif.
6. Après avoir vérifié le bon sens du CPU, déposez le CPU sur
le socket. Notez qu'on aligne les broches.
7. Inspectez visuellement, si le CPU est bien posé dans la
douille. Dans le cas contraire retirez le CPU avec un
mouvement vertical et réinstallez-le.
8. Couvrez le plat effectif sur le paquet.
9. Appuyez légèrement sur le levier effectif et sur le plat effectif,
fixez ensuite le levier avec le crochet sous l'étiquette de
conservation.
10. Alignez les trous de la carte avec le ventilateur. Installez le
ventilateur dans les trous de la carte mère.
11. Appuyer sur les crochets pour fixer le ventilateur. Puis
effectuer une rotation des systèmes de rétention (voir
ventilateur pour le sens de rotation).
12. Retournez la carte mère pour s'assurer que le ventilateur est
correctement installé.
Important:
Lisez le statut du CPU dans le BIOS.
Lorsque le CPU n'est pas installé, protégez toujours le pin du socket de votre CPU avec le
couvercle en plastique pour éviter de l'endommager
Les photos de la carte mère présentées dans cette section sont pour la démonstration de
l'installation du CPU/ du ventilateur seulement. L'apparence de votre carte mère peut être
différente selon le modèle acheté.
Installer les Modules de Mémoire
1. Le module de mémoire ne possède qu'une encoche en son centre. Ainsi il n'est
possible de monter le module que dans un seul sens.
2. Insérez verticalement le module de mémoire dans le slot DIMM. Puis appuyez
dessus.
3. Le clip en plastique situé de chaque côté du module va se fermer automatiquement.
Important:
Les modules de mémoire DDR2 ne sont pas interchangeables avec la DDR et le standard
DDR2 n'est pas compatible avec la DDR. Vous devriez installer toujours les modules de
mémoire DDR2 dans les slots DDR2 DIMM.
All manuals and user guides at all-guides.com
Notch
Volt
17
