Installation
Sicherheitshinweise zum Einbau
Schäden durch unsachgemässen Einbau.
Durch unsachgemässen Einbau kann der Dampfgarer beschädigt werden.
Lassen Sie den Dampfgarer nur von einer qualifizierten Fachkraft einbauen.
Stromschlaggefahr durch Netzspannung.
Durch unsachgemässen Anschluss an das Elektronetz kann es zu einem Strom-
schlag kommen.
Lassen Sie den Dampfgarer nur von einer qualifizierten Elektrofachkraft an das
Elektronetz anschliessen.

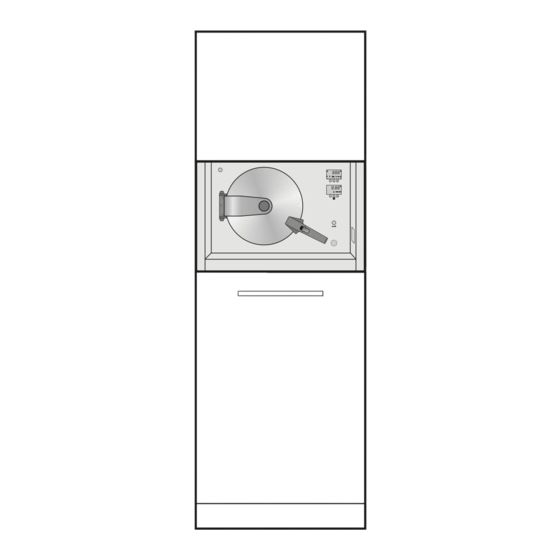

Der Dampfgarer darf nur in einen Hochschrank eingebaut werden!
Der Dampfgarer muss mindestens so hoch eingebaut werden,
dass Kleinkinder durch die heisse Gerätetür nicht gefährdet sind!
Der Dampfgarer muss so platziert werden, dass der Inhalt des
Garbehälters in der obersten Einschubebene eingesehen werden
kann. Nur so können Verbrühungen durch Überschwappen von heis-
sem Gargut vermieden werden.
Alle Aufstellungs- und Installationsarbeiten dürfen nur von einer
Fachkraft unter Berücksichtigung der gültigen Sicherheitsbestim-
mungen durchgeführt werden!
Alle Anschlüsse müssen nach den Richtlinien des jeweiligen Auf-
stellungsortes von einem der zuständigen Energieversorgungsunter-
nehmen zugelassenen Fachbetrieb angeschlossen werden!
10723140-02
Werbung
Verwandte Anleitungen für Miele DGD 7635
Inhaltszusammenfassung für Miele DGD 7635
- Seite 1 *INSTALLATION* 10723140-02 Installation Sicherheitshinweise zum Einbau Schäden durch unsachgemässen Einbau. Durch unsachgemässen Einbau kann der Dampfgarer beschädigt werden. Lassen Sie den Dampfgarer nur von einer qualifizierten Fachkraft einbauen. Stromschlaggefahr durch Netzspannung. Durch unsachgemässen Anschluss an das Elektronetz kann es zu einem Strom- schlag kommen.
-
Seite 2: Hinweise Zum Einbau
*INSTALLATION* 10723140-02 Installation Einbauhöhe Hinweise zum Einbau Alle Masse sind in mm angegeben. Ausschnitt für die Verlegung der Wasserschläuche Um Wasserschäden durch beschä- digte Anschlussschläuche zu vermei- den, muss ein Ausschnitt im Zwi- schenboden des Umbauschrankes erstellt werden. Halten Sie das in der Abbildung an- gegebene Mindestmass ein. - Seite 3 *INSTALLATION* 10723140-02 Installation Einbaumasse DGD 7035, DGD 7635 (Einbaunische 380 mm) Hinter der Einbaunische darf keine Schrankrückwand vorhanden sein.
- Seite 4 *INSTALLATION* 10723140-02 Installation DGD 7035, DGD 7635 (Einbaunische 450 mm) Hinter der Einbaunische darf keine Schrankrückwand vorhanden sein. a Ausgleichsblende AB 45-7L...
- Seite 5 *INSTALLATION* 10723140-02 Installation DGD 7035-55 (Einbaunische 381 mm) Hinter der Einbaunische darf keine Schrankrückwand vorhanden sein.
- Seite 6 *INSTALLATION* 10723140-02 Installation Seitenansichten DGD 7035, DGD 7035-55 DGD 7635 * Glasfront/** Metallfront...
- Seite 7 *INSTALLATION* 10723140-02 Installation DGD 7035 DGD 7635 * Glasfront/** Metallfront DGD 7035-55...
- Seite 8 *INSTALLATION* 10723140-02 Installation Anschlüsse und Belüftung DGD 7035, DGD 7635 a Ansicht von vorn b Netzanschlussleitung, L = 2'000 mm c Wasserzulaufschlauch (Edelstahl), L = 2'000 mm d Wasserablaufschlauch (Kunststoff), L = 2'500 mm Das aufsteigende Ende des Wasserablaufschlauchs bis zum Anschluss an den Siphon darf nicht höher als 500 mm sein. e Kein Anschluss in diesem Bereich f Lüftungsausschnitt min. 200 mm g Belüftung...
- Seite 9 *INSTALLATION* 10723140-02 Installation DGD 7035-55 a Ansicht von vorn b Netzanschlussleitung, L = 2'000 mm c Wasserzulaufschlauch (Edelstahl), L = 2'000 mm d Wasserablaufschlauch (Kunststoff), L = 2'500 mm Das aufsteigende Ende des Wasserablaufschlauchs bis zum Anschluss an den Siphon darf nicht höher als 500 mm sein. e Kein Anschluss in diesem Bereich f Lüftungsausschnitt min. 200 mm g Belüftung...
-
Seite 10: Dampfgarer Einbauen
*INSTALLATION* 10723140-02 Installation Dampfgarer einbauen Bevor Sie den Dampfgarer einbauen und anschliessen, lesen Sie unbedingt die Kapitel “Installation”, Abschnit- te “Frischwasseranschluss” und “Wasserablauf”. Befestigen Sie den Dampfgarer mit den mitgelieferten Holzschrau- ben (3,5 x 25 mm) an den Seitenwän- den des Umbauschrankes. Einbaunische 450 mm: ... - Seite 11 *INSTALLATION* 10723140-02 Installation Frischwasseranschluss Wenn eine hauseigene Enthärtungs- anlage vorgeschaltet ist, muss darauf Verletzungs- und Beschädi- geachtet werden, dass die elektri- gungsgefahr durch unsachgemässes sche Leitfähigkeit des Wassers erhal- Anschliessen. ten bleibt. Ein unsachgemässes Anschliessen kann Personen verletzen und/oder ...
- Seite 12 Wasserleitung anschliessen. Tauschen Sie einen defekten Edel- Achten Sie darauf, dass der Absperr- stahlschlauch ausschliesslich durch hahn auch im eingebauten Zustand ein Miele Originalersatzteil aus. Sie des Dampfgarers zugänglich ist. erhalten den lebensmittelgeeigneten Edelstahlschlauch im Miele Web- Um den Dampfgarer an die Wasserzu- shop, beim Miele Kundendienst oder...
- Seite 13 *INSTALLATION* 10723140-02 Installation Wasserablauf anschliessen Wasserablauf Schliessen Sie den Wasserablauf- Verletzungsgefahr durch unsach- schlauch keinesfalls am Spülensi- gemässen Anschluss. phon an. Wenn der Wasserablauf nicht sach- gemäss durchgeführt wird, kann es Verbrennungen durch heissen Dampf kommen. Der Ablaufschlauch darf ausschlies- slich an einem separaten Siphon an- geschlossen werden, keinesfalls an den Anschluss des Spülensiphons.
- Seite 14 Sie auf dem Typenschild. Diese paraturen können erhebliche Gefah- Angaben müssen mit denen des Netzes ren für den Benutzer entstehen. übereinstimmen. Miele kann nicht für Schäden verant- Die Anschlussmöglichkeiten entnehmen wortlich gemacht werden, die durch Sie bitte dem Anschlussschema. unsachgemässe Installations- und...
- Seite 15 *INSTALLATION* 10723140-02 Installation Vom Netz trennen Netzanschlussleitung Der Dampfgarer muss mit einer Netzan- Stromschlaggefahr durch Netz- schlussleitung Typ H 05 VV-F (PVC-iso- spannung. liert) mit geeignetem Querschnitt ent- Während Reparatur- und/oder War- sprechend dem Anschlussschema an- tungsarbeiten kann ein Wiederein- geschlossen werden. schalten der Netzspannung zu einem Die Anschlussmöglichkeiten entnehmen Stromschlag führen.
- Seite 16 *INSTALLATION* 10723140-02 Installation Anschlussschema...
