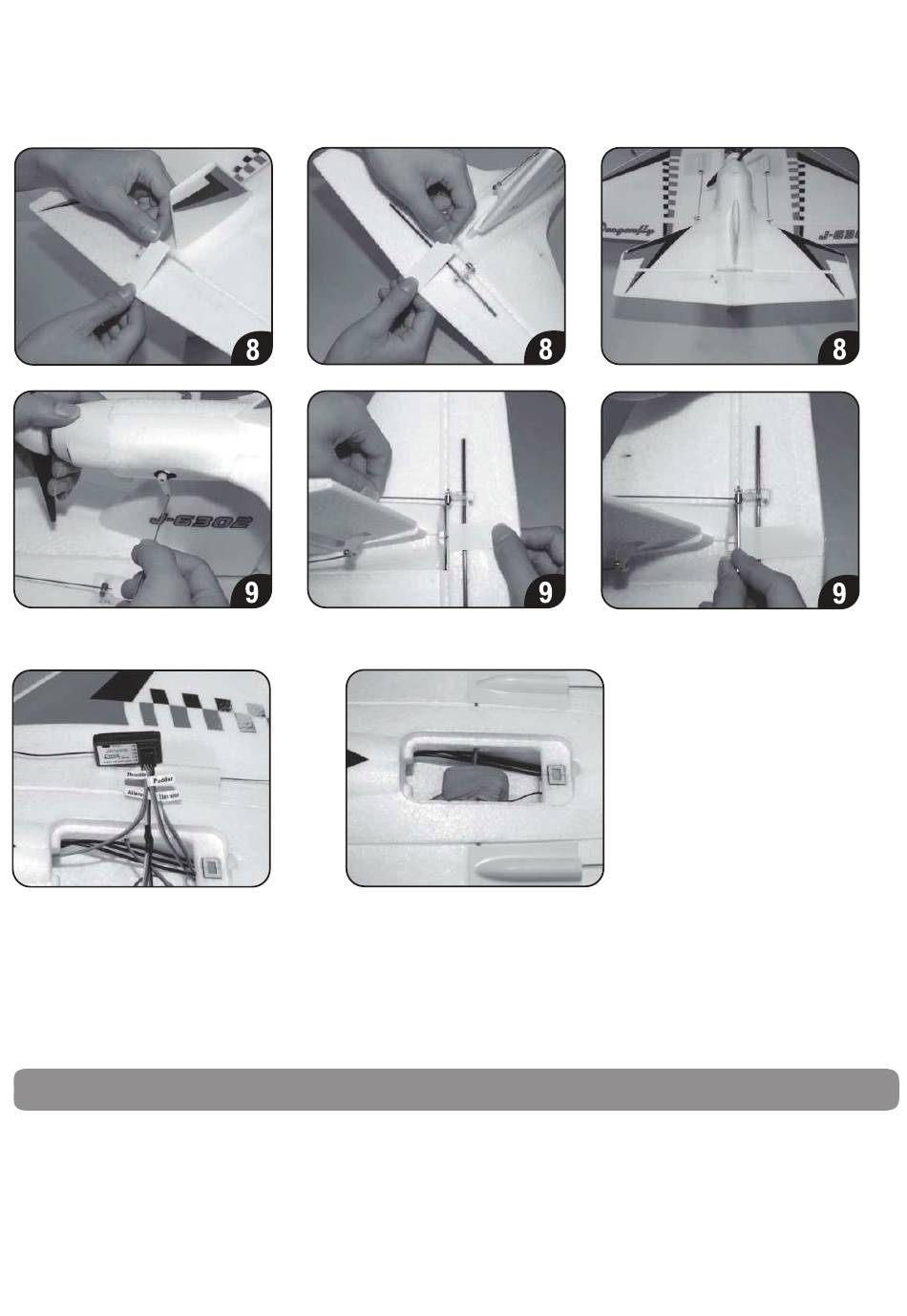

8. Verwenden Sie beiliegende Klebestreifen, um die beiden Höhenleitwerke oben und unten miteinander zu
verbinden.
9. Stecken Sie das Z-förmige Ende der Schubstange wie gezeigt in das äußere Loch des Servoarms. Das
andere Ende der Schubstange wird durch den Gestängeanschluss gesteckt und mit dem 1,5 mm
Innensechskantschlüssel gesichert (siehe Abbildungen).
10. Führen Sie den Empfänger in dem mitgelieferten Ballon ein und legen Sie ihn in das Elektronikfach.
Anschlussschema der Servos an den Empfänger (gilt für MODE 1 und MODE 2)
•
Stecken Sie das Kabel des Querruderservos an Kanal 1 des Empfängers (Aileron)
•
Stecken Sie das Kabel des Höhenruderservos mit Kanal 2 ein (Elevator)
•
Stecken Sie das Kabel des Reglers (Gasfunktion) in Kanal 3 (Throttle)
•
Stecken Sie das Kabel des Seitenruderservos in Kanal 4 (Rudder)
SCHRITT 1: EINBAU DER SENDERBATTERIEN
1. Entfernen Sie vorsichtig die Batteriefachabdeckung auf der Rückseite des Senders, indem Sie sie mit
einer Hand nach unten ziehen, während Sie den Sender mit der anderen Hand festhalten.
2. Legen Sie 4 neue AA-Alkali-Batterien ein und achten Sie dabei auf die richtige Polarität der einzelnen Bat-
terien.
3. Nachdem Sie sich vergewissert haben, dass die Batterien richtig eingelegt sind, bringen Sie die Batterie-
fachabdeckung wieder an und achten Sie darauf, dass sie fest sitzt.
6
Dragonfly für den Flug vorbereiten
© Krick Modelltechnik, Germany, Stand August 2021
