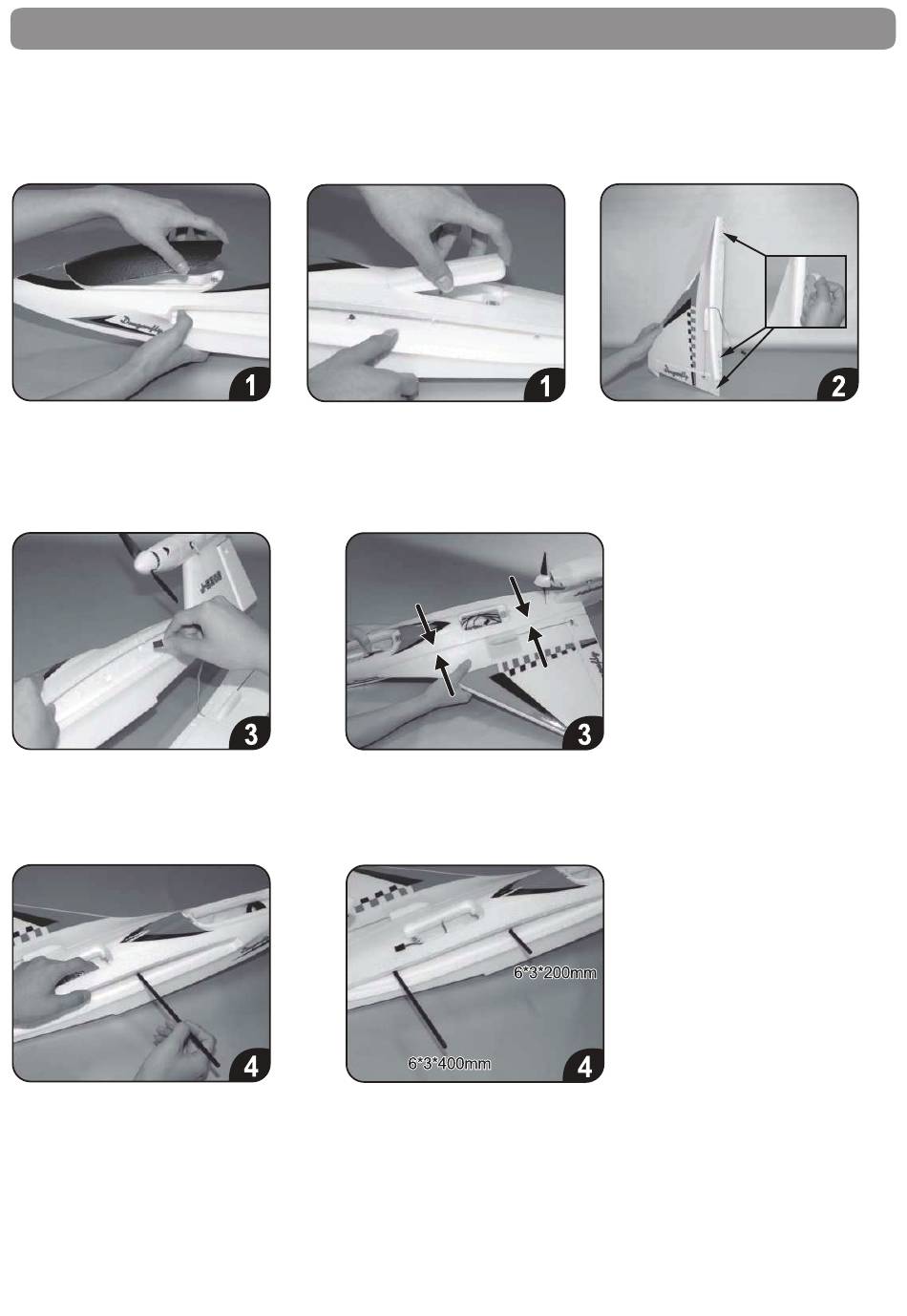

1. Nehmen Sie vorsichtig die Kabinenhaube und die hintere Klappe des Elektronikfachs ab wie auf den Fotos
gezeigt. Beide Abdeckungen sind mit einem starken Magneten gesichert.
2. Entfernen Sie den Schutzfolie des doppelseitigen Klebebandes am linken Flügel, wie auf der Abbildung 2
zu sehen ist.
3. Führen Sie den Servo-Kabel in das rechteckige Loch im Rumpf. Stecken Sie die linke Tragfläche mit dem
Rumpf zusammen und drücken Sie sie sorgfältig zusammen, sodass das doppelseitige Klebeband Rumpf
und Tragfläche spaltfrei verbindet.
4. Führen Sie das Kohlefaserrohr Ø6 x 3 x 200 mm von der rechten Seite des Rumpfes durch die Tragfläche
ein, wie auf dem Foto zu sehen. Im nächsten Schritt tun Sie das Gleiche mit dem Kohlefaserrohr Ø6 x 3 x
400 mm, indem Sie es in die hintere Öffnung am Rumpf durch die Tragfläche schieben.
4
Montage des Dragonfly
