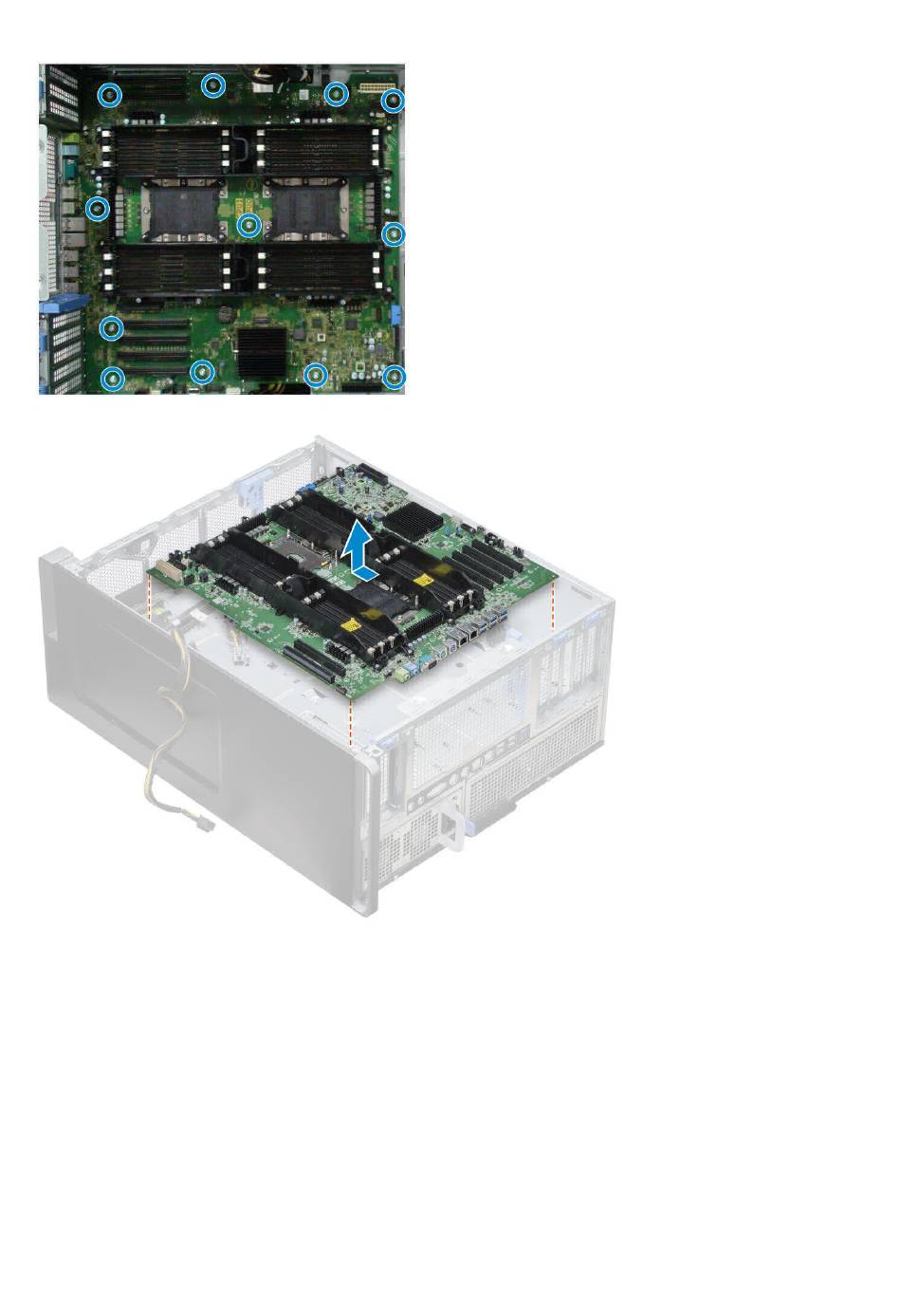

7. Heben Sie die Systemplatine vom Gehäuse ab.
Einbauen der Systemplatine
1. Richten Sie die Systemplatine aus und platzieren Sie sie auf dem Gehäuse; schieben Sie sie dann in ihre Position.
2. Befestigen Sie die Systemplatine mit den Schrauben am Gehäuse.
3. Verbinden Sie alle Kabel mit den Anschlüssen auf der Systemplatine.
4. Bauen Sie folgende Komponenten ein:
a.
Hinterer Systemlüfter
b.
Kühlkörpermodul des Prozessors
c.
GPU
d.
Speichermodul
e.
Vorderer Systemlüfter
f.
PCIe-Kartenhalter
g.
Kühlgehäuse
84
Entfernen und Einbauen von Komponenten
