Vordere Lüfterbaugruppe
Entfernen der vorderen Systemlüfterbaugruppe
1. Folgen Sie den Anweisungen unter
2. Entfernen Sie die folgenden Komponenten:
a.
Seitenabdeckung
b.
Frontverkleidung
c.
Kühlgehäuse
d.
PCIe-Kartenhalter

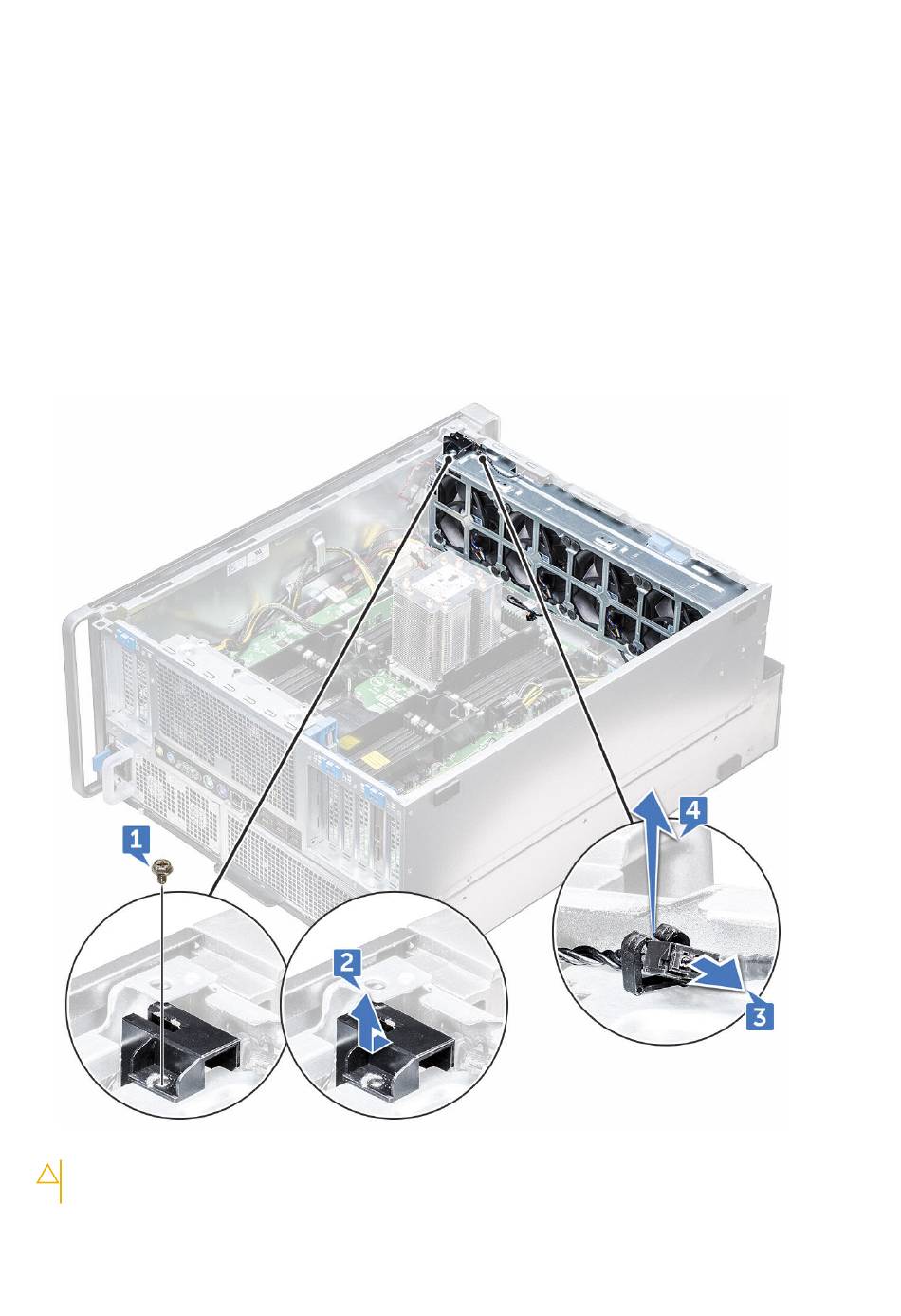

3. So entfernen Sie die Systemlüfterbaugruppe:
a. Entfernen Sie die einzelne Schraube am Eingriffsschaltermodul [1] und entfernen Sie es vom Systemlüftergehäuse [2].
b. Trennen Sie das Kabel des internen Gehäuselautsprechers vom Anschluss, ziehen Sie es aus der Klemme am Systemlüftergehäuse
[3] und entfernen Sie es vom Gehäuse [4].
4. Trennen Sie die vier Systemlüfterkabel von den Anschlüssen auf der Systemplatine.
VORSICHT:
Ziehen Sie den Stecker nicht an den Drähten heraus. Trennen Sie stattdessen das Kabel, indem Sie am
Stecker selbst ziehen. Wenn Sie an den Drähten ziehen, können sich diese vom Stecker lösen.
28
Entfernen und Einbauen von Komponenten
Vor der Arbeit an Komponenten im Inneren des
Computers.
