Instalación
•
Cuando haga las conexiones al sistema eléctrico del
vehículo, tenga en cuenta los componentes instalados en
fábrica (p.ej., el ordenador de a bordo). No coja corriente
de estos conductores para alimentar esta unidad.
Cuando conecte el X800D a la caja de fusibles, asegúrese
de que el fusible del circuito que piensa utilizar para el
X800D tiene el amperaje adecuado. De lo contrario, la
unidad y/o el vehículo podrán sufrir daños. Cuando no
esté seguro, consulte a su distribuidor.
•
La pantalla deberá estar completamente cerrada en el
alojamiento al realizar la instalación. En caso contrario,
podrán surgir problemas.
1

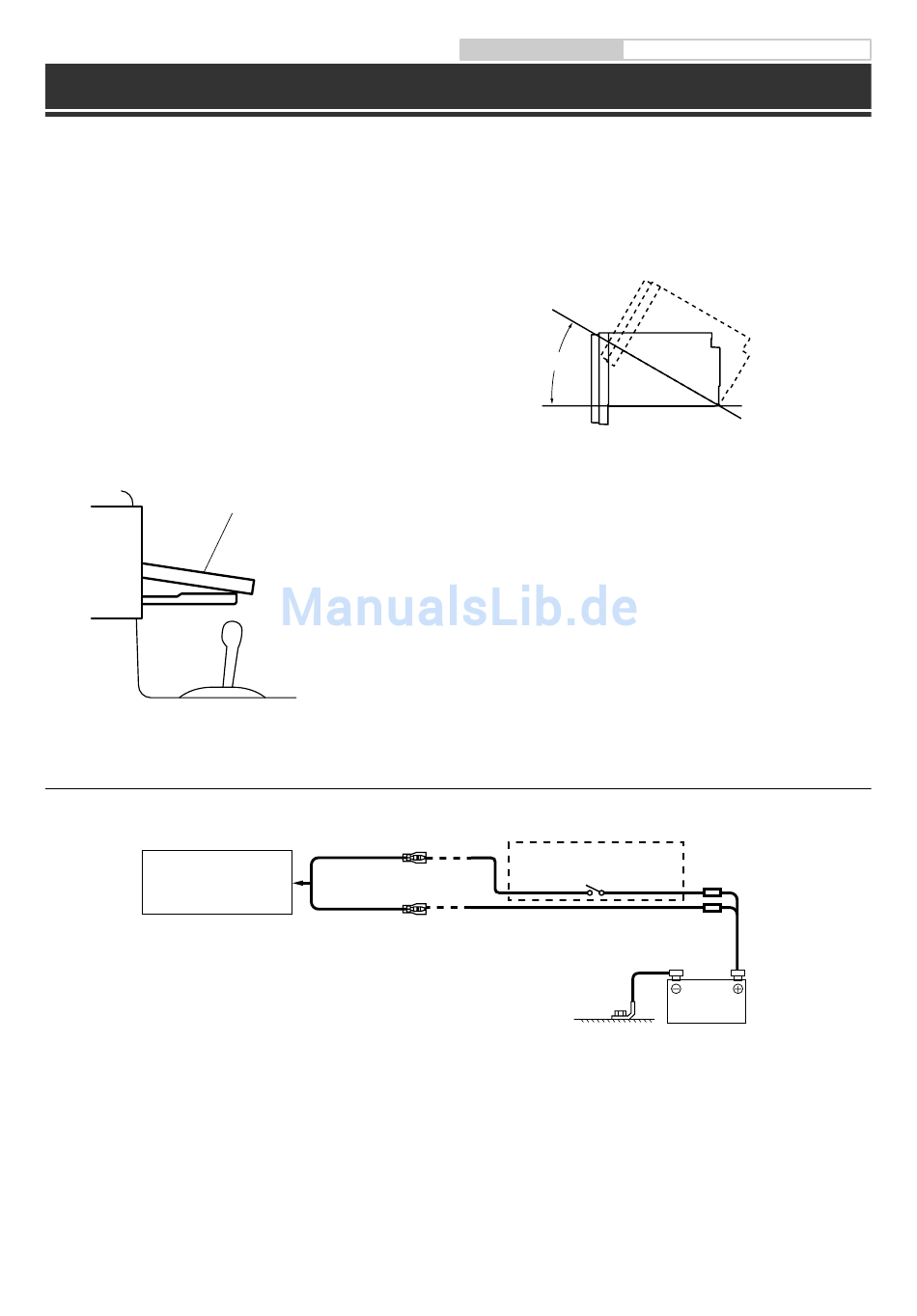

Antes de instalar, verifique que la apertura
y el cierre de la pantalla no interfieren con
el uso de la palanca de cambios.
Diagrama de conexión del interruptor SPST (vendido por separado)
(Si la fuente de alimentación de ciclo combinado no está disponible)
X800D
•
Si su vehículo no tiene fuente de alimentación de ciclo combinado, agregue un interruptor SPST (Single-Pole, Single-
Throw) (vendido por separado) y un fusible (vendido por separado).
•
El diagrama y el amperaje de los fusibles que se muestran arriba corresponden a los casos en los que
X800D se utiliza individualmente.
•
Si el cable de alimentación conmutado (contacto) del X800D se conecta directamente al polo positivo (+) de la batería
del vehículo, el X800D absorbe parte de la corriente (unos cientos de miliamperios), incluso cuando el interruptor está
apagado (posición OFF), y la batería podría descargarse.
12
-ES
Monitor
ACC
(Rojo)
BATTERY
(Amarillo)
Manual de operación
2
Instalar en un ángulo que se encuentre
entre horizontal y 30°. Tenga en cuenta que
si instala en un ángulo fuera de este rango,
podría provocar la pérdida de rendimiento
y causar posibles daños.
0 - 30°
SPST SW (Opcional)
FUSIBLE (20 A)
(Opcional)
Instalación
FUSIBLE (5 A)
(Opcional)
Batería
