Установка
•
При подключении к электрооборудованию
автомобиля необходимо иметь представление об
установленных на заводе компонентах (например,
бортовом компьютере). Не подключайтесь к этим
проводам для подачи питания данному устройству.
При подключении устройства X800D к блоку
плавких предохранителей убедитесь, что
предохранители, предназначенные для контуров
устройства X800D, рассчитаны на
соответствующую токовую нагрузку.
Несоблюдение этого требования может привести
к повреждению устройства и/или автомобиля. При
появлении сомнений обращайтесь к своему дилеру.
•

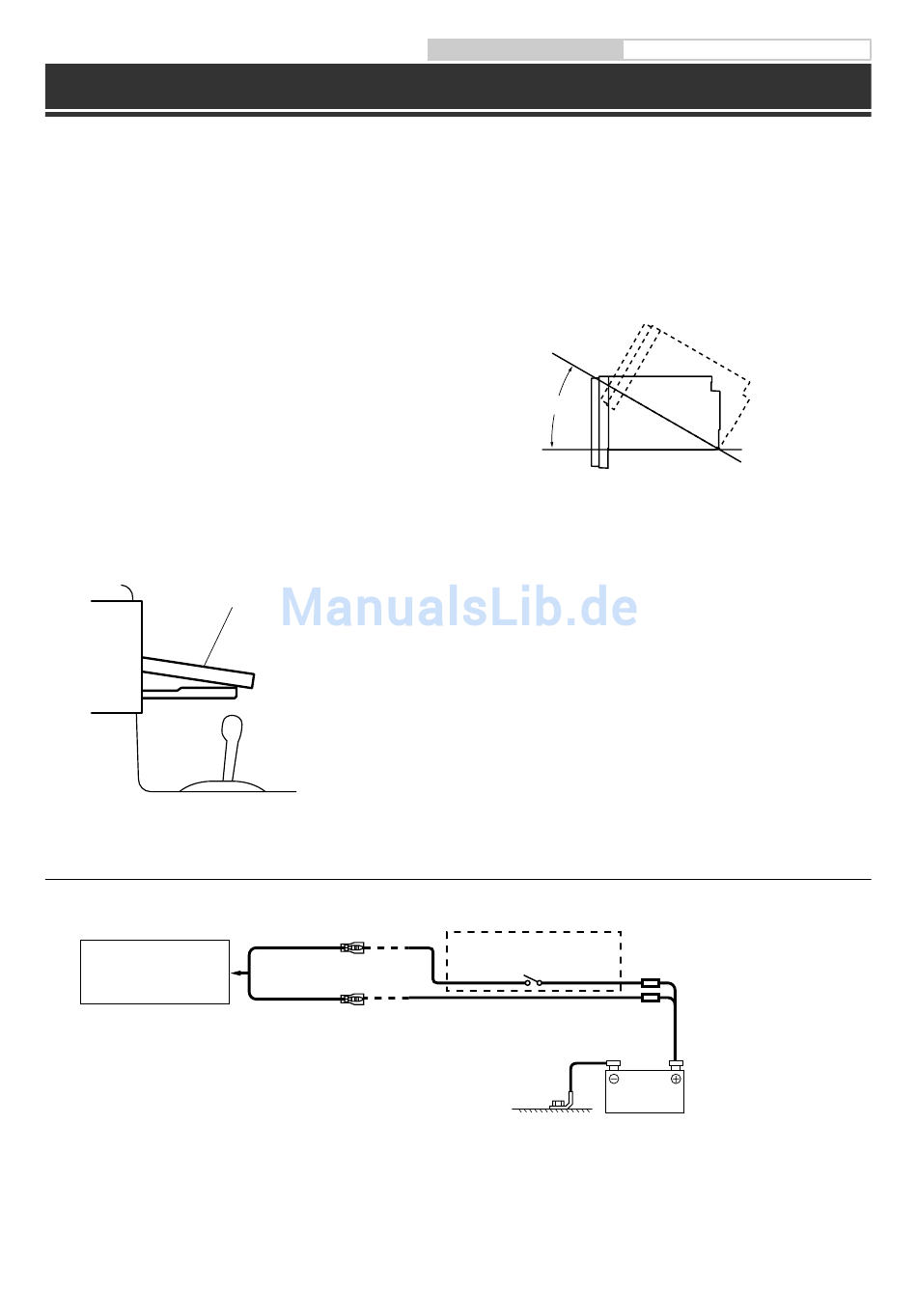

При установке устройства дисплей должен быть
полностью убран в корпус. В противном случае
возможно возникновение проблем.
1
Перед установкой убедитесь, что
открытие и закрытие дисплея не будет
препятствовать перемещению рычага
переключения передач.
Выдвижной дисплей
Схема подключения однополюсного выключателя (приобретается
дополнительно)
(Если источник питания ACC недоступен)
X800D
•
Если в автомобиле не установлен источник питания ACC, установите приобретаемые дополнительно
однополюсный переключатель и предохранитель.
•
Показанные выше схема подключения и сила тока предохранителя применяются в случае индивидуального
использования устройства X800D.
•
Если переключаемый вывод питания (зажигание) устройства X800D напрямую подключен к положительному
(+) полюсу автомобильного аккумулятора, устройство X800D потребляет небольшой ток (несколько сотен
миллиампер) даже при выключении переключателя питания, и аккумулятор может разрядиться.
12
-RU
ACC
(Красный)
BATTERY
(Желтый)
Руководство по эксплуатации
2
Угол установки Устанавливайте под углом
от полностью горизонтального положения
до 30°. Имейте в виду, что установка под
углом, выходящим за пределы указанного
диапазона, ухудшает эксплуатационные
характеристики и может привести к
повреждению.
0 - 30°
ОДНОПОЛЮСНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
(приобретается дополнительно)
ПРЕДОХРАНИТЕЛЬ (20 A)
(приобретается дополнительно)
Установка
ПРЕДОХРАНИТЕЛЬ (5 A)
(приобретается дополнительно)
Батарея
