HINWEIS: VOR DEM BEGINN DER MONTAGE
Sollten Sich unter der ORACOVER-Folie an den Tragflächen des Modells klei-
ne Luftbläschen gebildet haben, sollten diese mit einem Bügeleisen vorsich-
tig ausgebügelt werden. Andernfalls können sich die Luftbläschen mit der
Zeit noch weiter vergrößern.

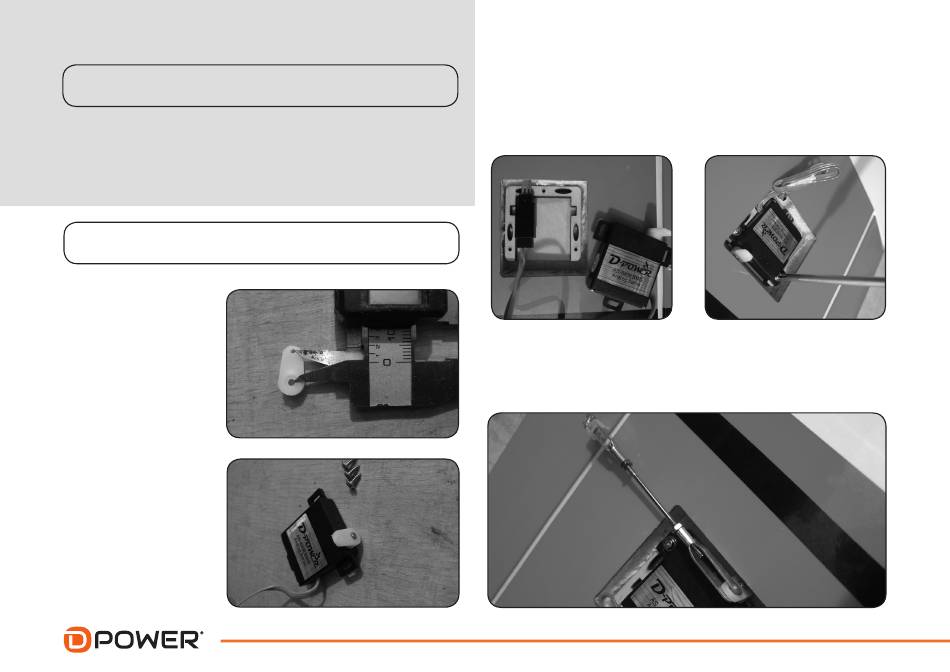

MONTAGE DER QUERRUDERSERVOS
01
Den Servohebel
für das Querruder-
servo auf 10mm ablängen
(siehe Abb.) und das Loch
zum Anschluss der Gestän-
ge auf 1.5mm aufbohren.
02
Das Servo in
Mittelstellung
bringen und den Servo-
hebel rechtwinklig auf
das Servo schrauben.
4
03
Das Servo mit Schrauben am Servorahmen im Servoschacht befesti-
gen. Das Servoanschlusskabel mit dem bereits in der Tragfläche einge-
zogenen Verlängerungskabel verbinden und das Kabel im Schacht verstauen.
HINWEIS: Schraubenlänge prüfen und ggf. kürzen, sodass die Schrauben
nicht an der Tragflächenoberseite austreten.
04
Das fertige Anlenkgestänge mit dem Servo und dem Ruderhorn der
Querruderklappe verbinden. Das Gestänge durch drehen justieren,
sodass das die Querruderklappe genau mittig steht. HINWEIS: Die Gabel-
köpfe und Muttern mit Schraubensicherungslack gegen verdrehen sichern.
