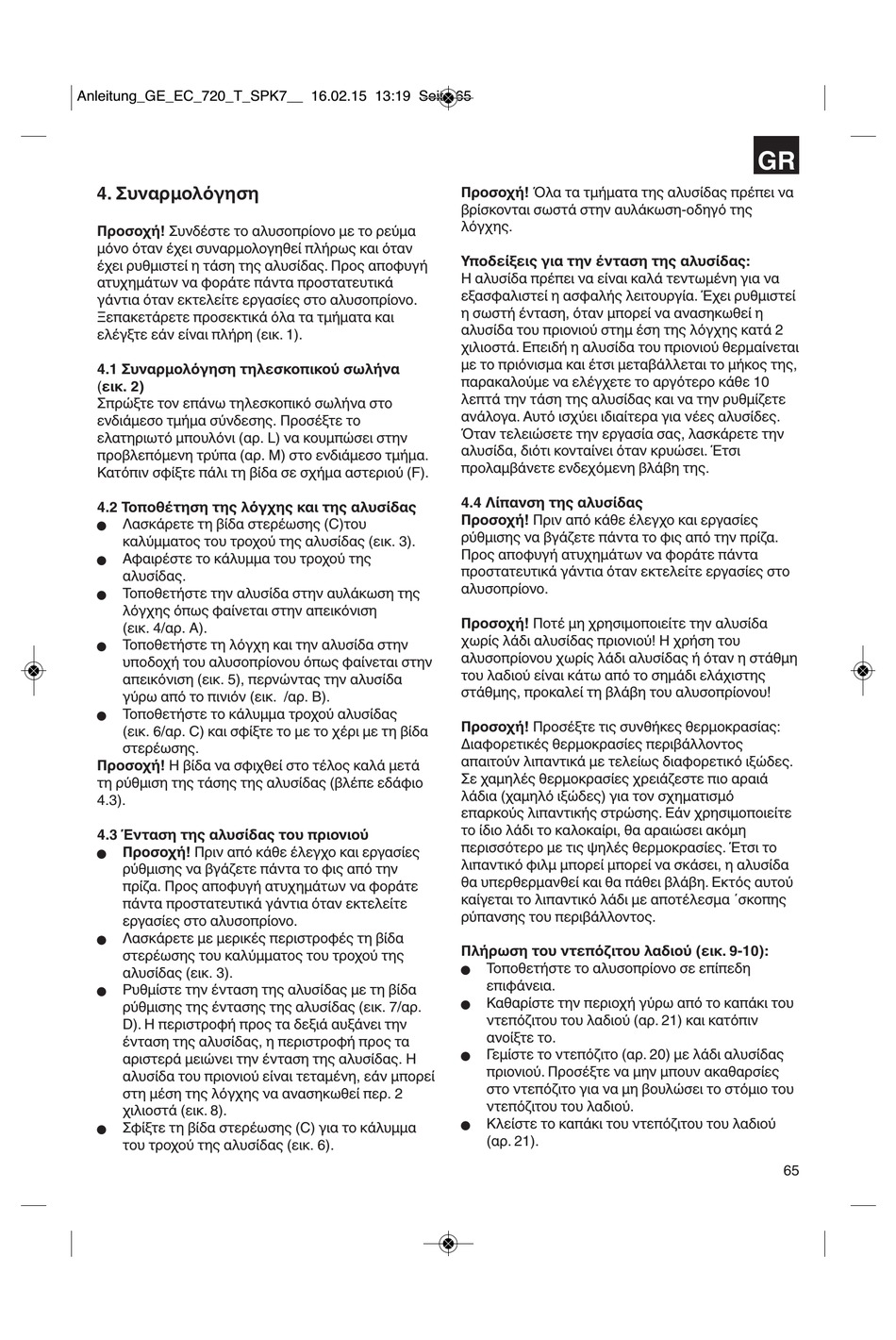

4. Συναρμολόγηση
Προσοχή! Συνδέστε το αλυσοπρίονο με το ρεύμα
μόνο όταν έχει συναρμολογηθεί πλήρως και όταν
έχει ρυθμιστεί η τάση της αλυσίδας. Προς αποφυγή
ατυχημάτων να φοράτε πάντα προστατευτικά
γάντια όταν εκτελείτε εργασίες στο αλυσοπρίονο.
Ξεπακετάρετε προσεκτικά όλα τα τμήματα και
ελέγξτε εάν είναι πλήρη (εικ. 1).
4.1 Συναρμολόγηση τηλεσκοπικού σωλήνα
(εικ. 2)
Σπρώξτε τον επάνω τηλεσκοπικό σωλήνα στο
ενδιάμεσο τμήμα σύνδεσης. Προσέξτε το
ελατηριωτό μπουλόνι (αρ. L) να κουμπώσει στην
προβλεπόμενη τρύπα (αρ. Μ) στο ενδιάμεσο τμήμα.
Κατόπιν σφίξτε πάλι τη βίδα σε σχήμα αστεριού (F).
4.2 Τοποθέτηση της λόγχης και της αλυσίδας
Λασκάρετε τη βίδα στερέωσης (C)του
n
καλύμματος του τροχού της αλυσίδας (εικ. 3).
Αφαιρέστε το κάλυμμα του τροχού της
n
αλυσίδας.
Τοποθετήστε την αλυσίδα στην αυλάκωση της
n
λόγχης όπως φαίνεται στην απεικόνιση
(εικ. 4/αρ. Α).
Τοποθετήστε τη λόγχη και την αλυσίδα στην
n
υποδοχή του αλυσοπρίονου όπως φαίνεται στην
απεικόνιση (εικ. 5), περνώντας την αλυσίδα
γύρω από το πινιόν (εικ. /αρ. B).
Τοποθετήστε το κάλυμμα τροχού αλυσίδας
n
(εικ. 6/αρ. C) και σφίξτε το με το χέρι με τη βίδα
στερέωσης.
Προσοχή! Η βίδα να σφιχθεί στο τέλος καλά μετά
τη ρύθμιση της τάσης της αλυσίδας (βλέπε εδάφιο
4.3).
4.3 Ένταση της αλυσίδας του πριονιού
Προσοχή! Πριν από κάθε έλεγχο και εργασίες
n
ρύθμισης να βγάζετε πάντα το φις από την
πρίζα. Προς αποφυγή ατυχημάτων να φοράτε
πάντα προστατευτικά γάντια όταν εκτελείτε
εργασίες στο αλυσοπρίονο.
Λασκάρετε με μερικές περιστροφές τη βίδα
n
στερέωσης του καλύμματος του τροχού της
αλυσίδας (εικ. 3).
Ρυθμίστε την ένταση της αλυσίδας με τη βίδα
n
ρύθμισης της έντασης της αλυσίδας (εικ. 7/αρ.
D). Η περιστροφή προς τα δεξιά αυξάνει την
ένταση της αλυσίδας, η περιστροφή προς τα
αριστερά μειώνει την ένταση της αλυσίδας. Η
αλυσίδα του πριονιού είναι τεταμένη, εάν μπορεί
στη μέση της λόγχης να ανασηκωθεί περ. 2
χιλιοστά (εικ. 8).
Σφίξτε τη βίδα στερέωσης (C) για το κάλυμμα
n
του τροχού της αλυσίδας (εικ. 6).
Προσοχή! Όλα τα τμήματα της αλυσίδας πρέπει να
βρίσκονται σωστά στην αυλάκωση-οδηγό της
λόγχης.
Υποδείξεις για την ένταση της αλυσίδας:
Η αλυσίδα πρέπει να είναι καλά τεντωμένη για να
εξασφαλιστεί η ασφαλής λειτουργία. Έχει ρυθμιστεί
η σωστή ένταση, όταν μπορεί να ανασηκωθεί η
αλυσίδα του πριονιού στημ έση της λόγχης κατά 2
χιλιοστά. Επειδή η αλυσίδα του πριονιού θερμαίνεται
με το πριόνισμα και έτσι μεταβάλλεται το μήκος της,
παρακαλούμε να ελέγχετε το αργότερο κάθε 10
λεπτά την τάση της αλυσίδας και να την ρυθμίζετε
ανάλογα. Αυτό ισχύει ιδιαίτερα για νέες αλυσίδες.
Όταν τελειώσετε την εργασία σας, λασκάρετε την
αλυσίδα, διότι κονταίνει όταν κρυώσει. Έτσι
προλαμβάνετε ενδεχόμενη βλάβη της.
4.4 Λίπανση της αλυσίδας
Προσοχή! Πριν από κάθε έλεγχο και εργασίες
ρύθμισης να βγάζετε πάντα το φις από την πρίζα.
Προς αποφυγή ατυχημάτων να φοράτε πάντα
προστατευτικά γάντια όταν εκτελείτε εργασίες στο
αλυσοπρίονο.
Προσοχή! Ποτέ μη χρησιμοποιείτε την αλυσίδα
χωρίς λάδι αλυσίδας πριονιού! Η χρήση του
αλυσοπρίονου χωρίς λάδι αλυσίδας ή όταν η στάθμη
του λαδιού είναι κάτω από το σημάδι ελάχιστης
στάθμης, προκαλεί τη βλάβη του αλυσοπρίονου!
Προσοχή! Προσέξτε τις συνθήκες θερμοκρασίας:
Διαφορετικές θερμοκρασίες περιβάλλοντος
απαιτούν λιπαντικά με τελείως διαφορετικό ιξώδες.
Σε χαμηλές θερμοκρασίες χρειάζεστε πιο αραιά
λάδια (χαμηλό ιξώδες) για τον σχηματισμό
επαρκούς λιπαντικής στρώσης. Εάν χρησιμοποιείτε
το ίδιο λάδι το καλοκαίρι, θα αραιώσει ακόμη
περισσότερο με τις ψηλές θερμοκρασίες. Έτσι το
λιπαντικό φιλμ μπορεί μπορεί να σκάσει, η αλυσίδα
θα υπερθερμανθεί και θα πάθει βλάβη. Εκτός αυτού
καίγεται το λιπαντικό λάδι με αποτέλεσμα ΄σκοπης
ρύπανσης του περιβάλλοντος.
Πλήρωση του ντεπόζιτου λαδιού (εικ. 9-10):
Τοποθετήστε το αλυσοπρίονο σε επίπεδη
n
επιφάνεια.
Καθαρίστε την περιοχή γύρω από το καπάκι του
n
ντεπόζιτου του λαδιού (αρ. 21) και κατόπιν
ανοίξτε το.
Γεμίστε το ντεπόζιτο (αρ. 20) με λάδι αλυσίδας
n
πριονιού. Προσέξτε να μην μπουν ακαθαρσίες
στο ντεπόζιτο για να μη βουλώσει το στόμιο του
ντεπόζιτου του λαδιού.
Κλείστε το καπάκι του ντεπόζιτου του λαδιού
n
(αρ. 21).
