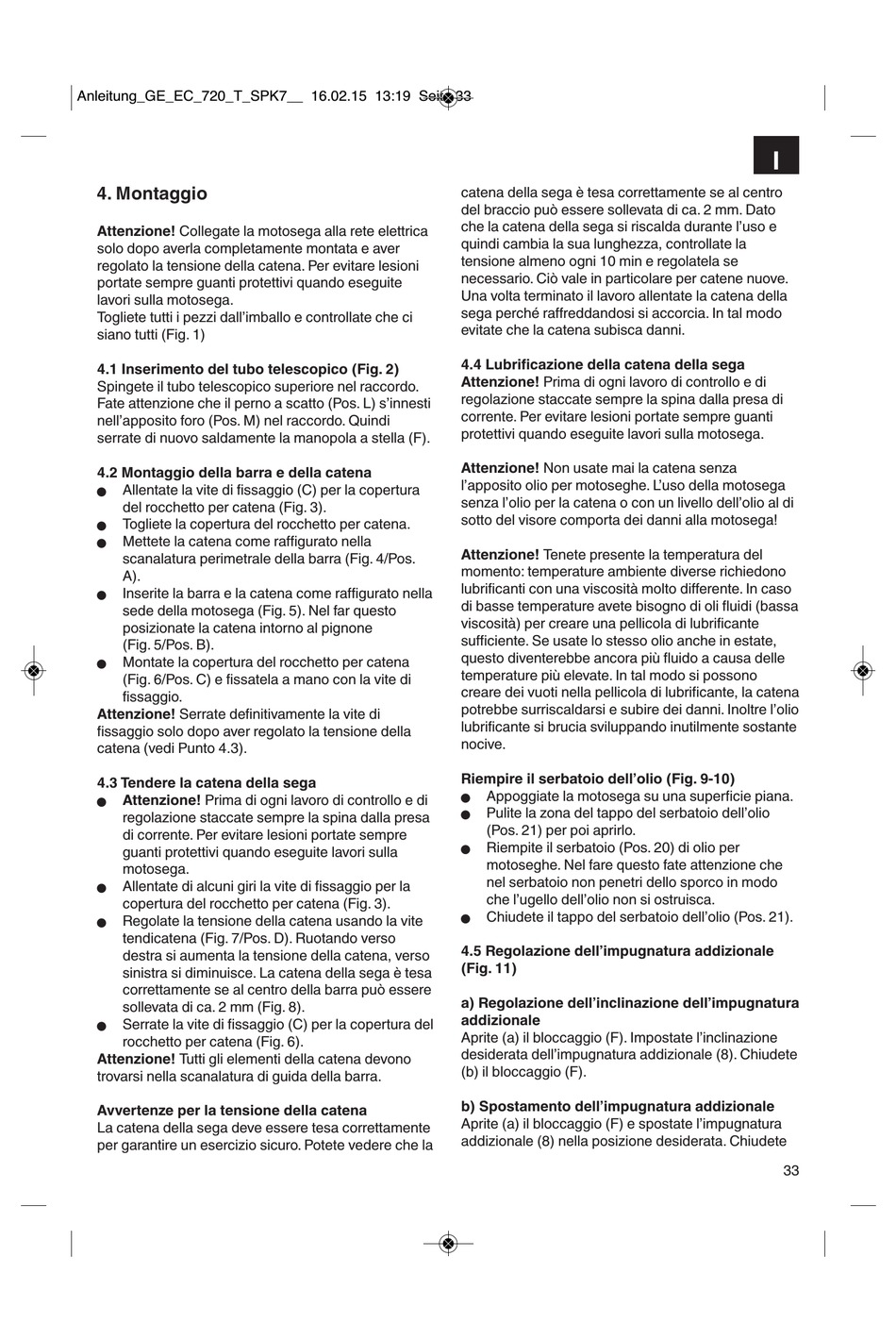

4. Montaggio
Attenzione! Collegate la motosega alla rete elettrica
solo dopo averla completamente montata e aver
regolato la tensione della catena. Per evitare lesioni
portate sempre guanti protettivi quando eseguite
lavori sulla motosega.
Togliete tutti i pezzi dall'imballo e controllate che ci
siano tutti (Fig. 1)
4.1 Inserimento del tubo telescopico (Fig. 2)
Spingete il tubo telescopico superiore nel raccordo.
Fate attenzione che il perno a scatto (Pos. L) s'innesti
nell'apposito foro (Pos. M) nel raccordo. Quindi
serrate di nuovo saldamente la manopola a stella (F).
4.2 Montaggio della barra e della catena
Allentate la vite di fissaggio (C) per la copertura
n
del rocchetto per catena (Fig. 3).
Togliete la copertura del rocchetto per catena.
n
Mettete la catena come raffigurato nella
n
scanalatura perimetrale della barra (Fig. 4/Pos.
A).
Inserite la barra e la catena come raffigurato nella
n
sede della motosega (Fig. 5). Nel far questo
posizionate la catena intorno al pignone
(Fig. 5/Pos. B).
Montate la copertura del rocchetto per catena
n
(Fig. 6/Pos. C) e fissatela a mano con la vite di
fissaggio.
Attenzione! Serrate definitivamente la vite di
fissaggio solo dopo aver regolato la tensione della
catena (vedi Punto 4.3).
4.3 Tendere la catena della sega
Attenzione! Prima di ogni lavoro di controllo e di
n
regolazione staccate sempre la spina dalla presa
di corrente. Per evitare lesioni portate sempre
guanti protettivi quando eseguite lavori sulla
motosega.
Allentate di alcuni giri la vite di fissaggio per la
n
copertura del rocchetto per catena (Fig. 3).
Regolate la tensione della catena usando la vite
n
tendicatena (Fig. 7/Pos. D). Ruotando verso
destra si aumenta la tensione della catena, verso
sinistra si diminuisce. La catena della sega è tesa
correttamente se al centro della barra può essere
sollevata di ca. 2 mm (Fig. 8).
Serrate la vite di fissaggio (C) per la copertura del
n
rocchetto per catena (Fig. 6).
Attenzione! Tutti gli elementi della catena devono
trovarsi nella scanalatura di guida della barra.
Avvertenze per la tensione della catena
La catena della sega deve essere tesa correttamente
per garantire un esercizio sicuro. Potete vedere che la
catena della sega è tesa correttamente se al centro
del braccio può essere sollevata di ca. 2 mm. Dato
che la catena della sega si riscalda durante l'uso e
quindi cambia la sua lunghezza, controllate la
tensione almeno ogni 10 min e regolatela se
necessario. Ciò vale in particolare per catene nuove.
Una volta terminato il lavoro allentate la catena della
sega perché raffreddandosi si accorcia. In tal modo
evitate che la catena subisca danni.
4.4 Lubrificazione della catena della sega
Attenzione! Prima di ogni lavoro di controllo e di
regolazione staccate sempre la spina dalla presa di
corrente. Per evitare lesioni portate sempre guanti
protettivi quando eseguite lavori sulla motosega.
Attenzione! Non usate mai la catena senza
l'apposito olio per motoseghe. L'uso della motosega
senza l'olio per la catena o con un livello dell'olio al di
sotto del visore comporta dei danni alla motosega!
Attenzione! Tenete presente la temperatura del
momento: temperature ambiente diverse richiedono
lubrificanti con una viscosità molto differente. In caso
di basse temperature avete bisogno di oli fluidi (bassa
viscosità) per creare una pellicola di lubrificante
sufficiente. Se usate lo stesso olio anche in estate,
questo diventerebbe ancora più fluido a causa delle
temperature più elevate. In tal modo si possono
creare dei vuoti nella pellicola di lubrificante, la catena
potrebbe surriscaldarsi e subire dei danni. Inoltre l'olio
lubrificante si brucia sviluppando inutilmente sostante
nocive.
Riempire il serbatoio dell'olio (Fig. 9-10)
Appoggiate la motosega su una superficie piana.
n
Pulite la zona del tappo del serbatoio dell'olio
n
(Pos. 21) per poi aprirlo.
Riempite il serbatoio (Pos. 20) di olio per
n
motoseghe. Nel fare questo fate attenzione che
nel serbatoio non penetri dello sporco in modo
che l'ugello dell'olio non si ostruisca.
Chiudete il tappo del serbatoio dell'olio (Pos. 21).
n
4.5 Regolazione dell'impugnatura addizionale
(Fig. 11)
a) Regolazione dell'inclinazione dell'impugnatura
addizionale
Aprite (a) il bloccaggio (F). Impostate l'inclinazione
desiderata dell'impugnatura addizionale (8). Chiudete
(b) il bloccaggio (F).
b) Spostamento dell'impugnatura addizionale
Aprite (a) il bloccaggio (F) e spostate l'impugnatura
addizionale (8) nella posizione desiderata. Chiudete
I
