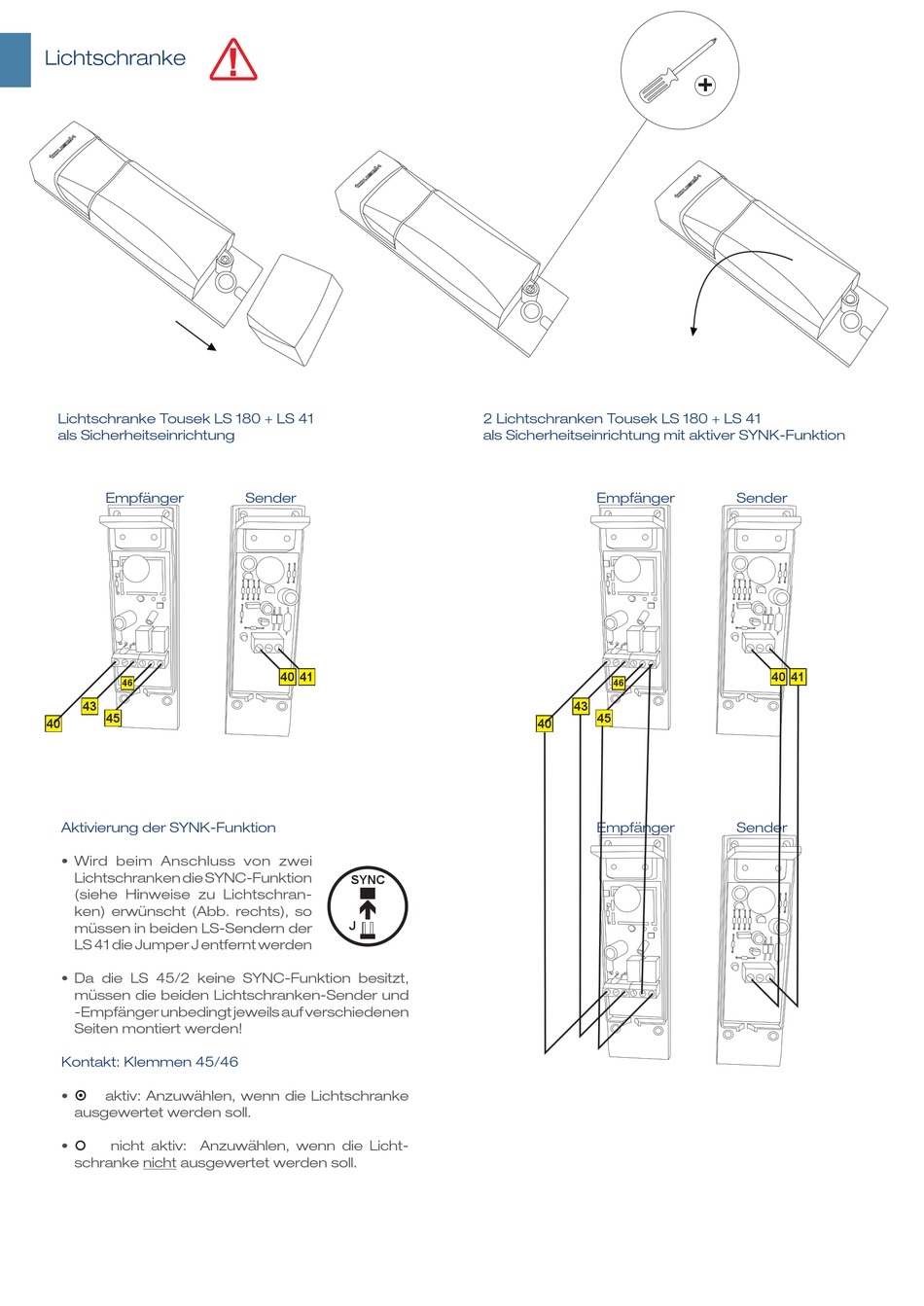

Lichtschranke
Lichtschranke Tousek LS 180 + LS 41
als Sicherheitseinrichtung
Empfänger
46
43
45
40
Aktivierung der SYNK-Funktion
• Wird beim Anschluss von zwei
Licht schranken die SYNC-Funktion
(siehe Hinweise zu Lichtschran-
ken) erwünscht (Abb. rechts), so
müssen in beiden LS-Sendern der
LS 41 die Jumper J entfernt werden
• Da die LS 45/2 keine SYNC-Funktion besitzt,
müssen die beiden Lichtschranken-Sender und
-Empfänger unbedingt jeweils auf verschiedenen
Seiten montiert werden!
Kontakt: Klemmen 45/46
aktiv: Anzuwählen, wenn die Lichtschranke
ausgewertet werden soll.
nicht aktiv: Anzuwählen, wenn die Licht-
schranke nicht ausgewertet werden soll.
Sender
40
41
SYNC
J
2 Lichtschranken Tousek LS 180 + LS 41
als Sicherheitseinrichtung mit aktiver SYNK-Funktion
Empfänger
46
43
45
40
Empfänger
Sender
40
41
Sender
