Merax MS199736 Benutzerhandbuch Seite 12

9

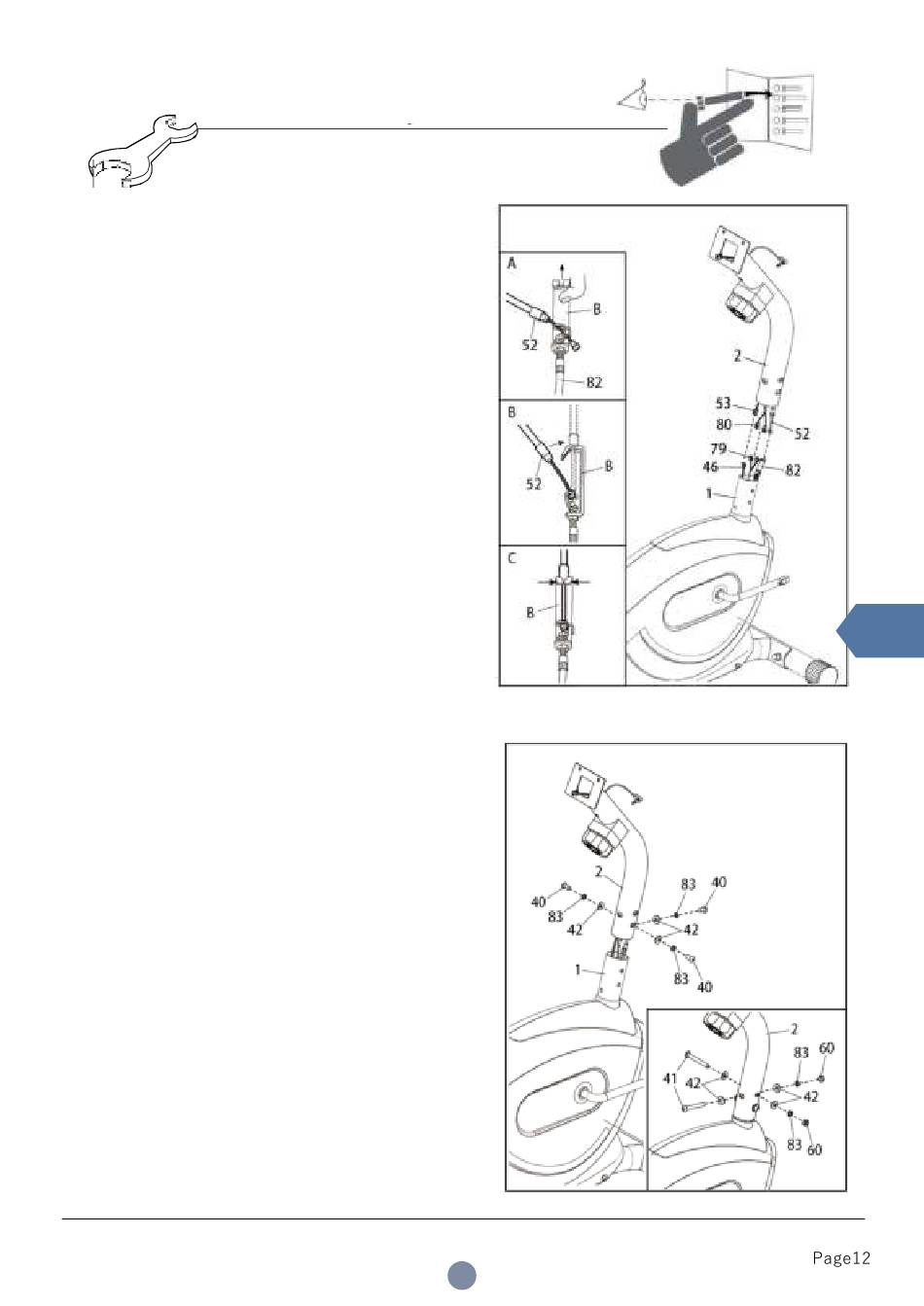

Verbinden Sie zuerst (53) auf der Sensorleitung mit
(46) unterhalb der Sensorleitung und dann die
Herzfrequenzlinie des vorderen Pfostens (80) mit der
Herzfrequenzlinie des vorderen Hauptrahmens (79).
Siehe Abbildung A. Ziehen Sie die Metallhalterung
(B) an der Feinabstimmungsleitung (82) nach oben
und führen Sie das Ende der Feinabstimmungsleitung
(52) in den Kabelbaumclip der Metallhalterung ein.
Siehe Abbildung
Feinabstimmungslinie (52) nach oben und schieben
Sie sie wie gepunktete
Metallhalterung (B).
Siehe Abbildung C. Drücken Sie den Stift am oberen
Ende der Metallhalterung (B) zusammen mit der
Zange zusammen, abhängig von den häuslichen
Bedingungen.
Zum Schluss den Kabelbaum und das überschüssige
Kabel in den vorderen Hauptrahmen (1) einstecken.
10
Setzen Sie den vorderen Pfosten (2) mit drei M8 * 16
mm (40), Federringen
Lichtbogenscheiben M8 (42) in den vorderen
Hauptrahmen (1) ein. Ziehen Sie die Schrauben nicht
an.
Siehe die Abbildung in der unteren rechten Ecke.
Setzen Sie zwei Innensechskantschrauben M8 * 65
mm (41) und die Lichtbogenscheiben M8 (42) von
links nach rechts und von vorne nach hinten in den
vorderen Hauptrahmen ein und setzen Sie dann zwei
Lichtbogenscheiben M8 (42) und Federringe (83) ein.
Verbinden Sie den vorderen Pfosten mit den
Kontermuttern M8 (60). Verriegeln Sie alle Schrauben,
nachdem der vordere Pfosten mit der Hauptwerkstatt
übereinstimmt.
Montageanleitung
B. Ziehen Sie
Linie oben in
M8 (83) und
die
die
12
DE
