2.3 Isolation und Verkleidung

Ist das Aufstellen abgeschlossen, kann das Gerät eingepasst werden. Die Oberfläche des Heizka-
mins erreicht eine sehr hohe Temperatur. Überprüfen Sie, dass der Heizkamin nicht zu eng einge-
passt ist, so dass genügend Zwischenraum für die Heißluftabfuhr vorhanden ist. Für die Isolierung
des Heizkamins selbst empfehlen wir Ihnen das Isolations-Kit von M-Design. Für das Isolieren der
Anbauwände benötigen Sie weitere Dämmstoffe.
Die Verkleidung muss um den Heizkamin hochgezogen werden. Aufgrund der Ausdeh-
nung des Heizkamins während der Beheizung, sollte ein Abstand von mindestens 5 mm
vor dem Heizkamin eingehalten werden (Bild 2). Die Verkleidung darf nicht auf dem Heiz-
kamin aufliegen. DER HEIZKAMIN SOLLTE FREI STEHEN. Es sollte immer ein Spielraum
von 2 mm zwischen dem Anbaurahmen und der Verkleidung eingehalten werden.
Der Kamin ist mit zwei kleinen Winkelprofilen versehen. Diese dienen als einzuhaltende Mindestab-
stand zwischen dem Kamin und der Verkleidung (Marmor, Gyproc,...). Auf diese Art und Weise wird
verhindert, dass der Kamin komplett abgeschottet ist und die Luft frei um den Kamin zirkulieren kann.

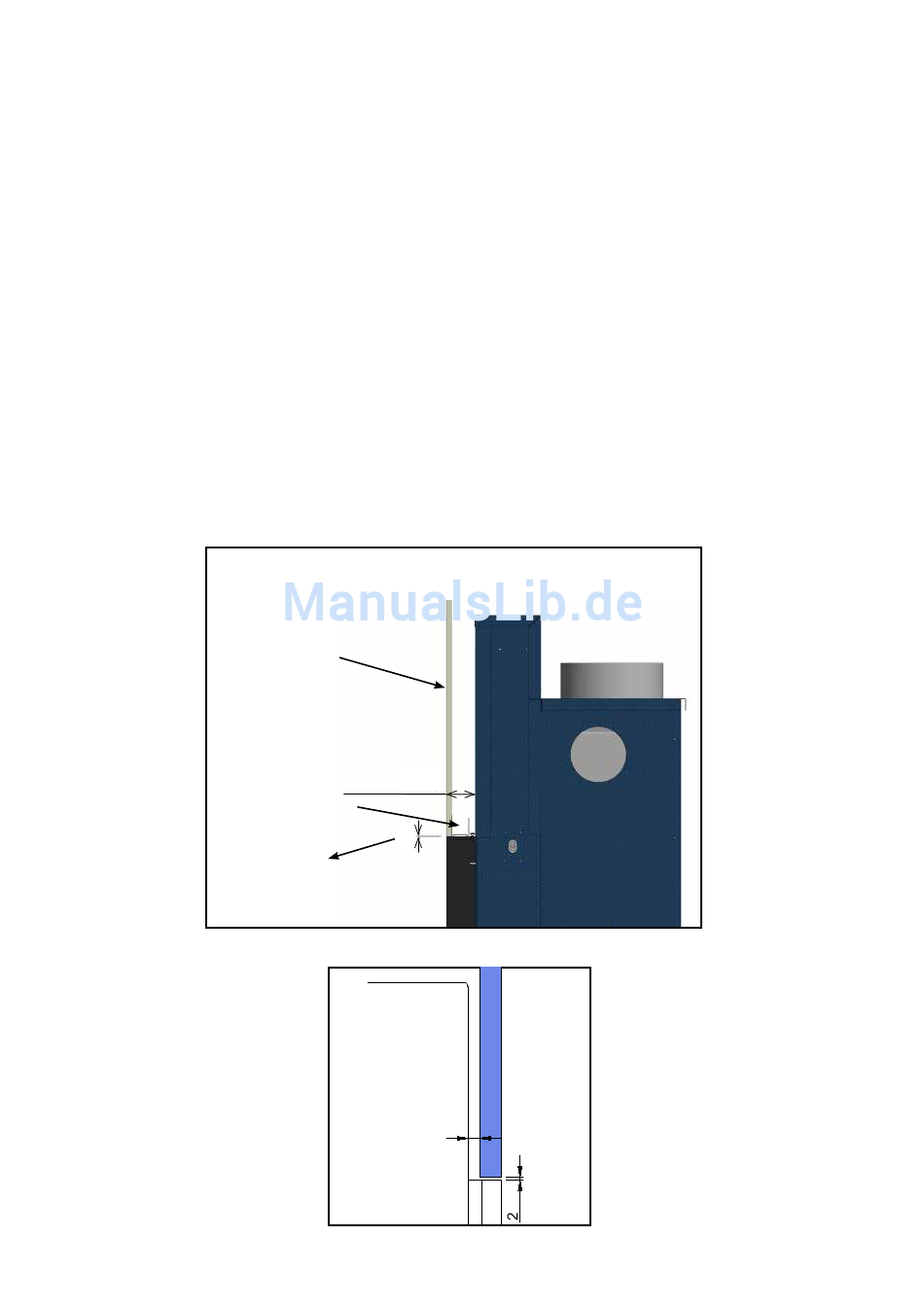

Beispiel für den Einbau mit einem 4-seitigen Rahmen
Verkleidung
Abstand von 2mm zwischen
Rahmen und Verkleidung lassen
Min. 40 mm
45-75-105mm
Blechkantung
2
Min. 5mm
LUNA DIAMOND - Installation- und bedienungsanleitung
Min. 5 mm
