Taurus TF-CB-430 Montage- Und Bedienungsanleitung

Montage- und Bedienungsanleitung
Art.-Nr. TF-CB-430
Klimmzugstange
Aufbau
Sehen Sie sich vor
Montageschritte genau an und führen Sie die Montage gemäß der
angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren
richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges
erst fest, wenn Sie dazu aufgefordert werden.
A Rundkopfschraube
B Sechskantschraube
C Mutter
D Unterlegscheibe
1. Stecken Sie Teil 1 und Teil 2 ineinander.
2. Befestigen Sie die beiden Teile 3 und 4 gemeinsam mit den Teilen 5
und 6 an den Teilen 1 und 2 mit jeweils zwei Sechskantschrauben (B),
zwei Unterlegscheiben (D) und zwei Muttern (C).
3. Befestigen Sie Teil 7 an den Teilen 5 und 6 mit jeweils einer
Rundkopfschraube (A), einer Unterlegscheibe (D) und einer Mutter (C).
TFCB430.01.01
dem Aufbau die einzelnen, dargestellten
Beschreibung

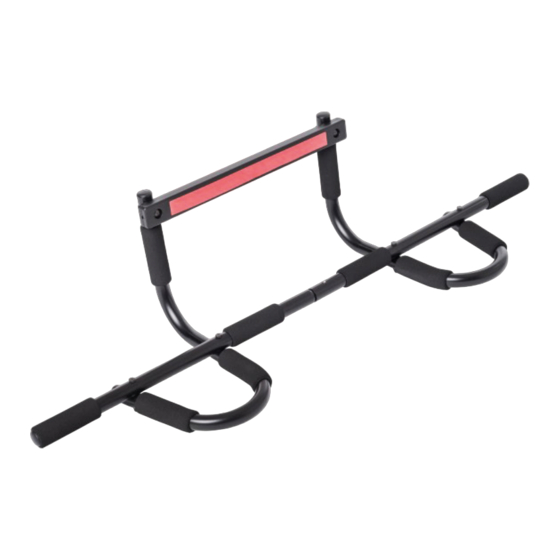

Die Taurus Klimmzugstange ist ein kleines Fitnessgerät, mit dem Sie
spielend einfach zu einem durchtrainierten Oberkörper kommen. Das
Klimmzugreck oder Türreck lässt sich für das Klimmzug-Training einfach in
den Türrahmen einhängen oder auf den Boden legen, um z.B. Liegestütz
oder Dips zu machen. Mit diesen wenigen, einfach auszuführenden
Übungen können Sie nahezu alle Muskeln Ihres Oberkörpers effektiv
trainieren.
Neben ihrer Vielseitigkeit besticht die Taurus Klimmzugstange durch
Stabilität und hochwertige Verarbeitung. Die Klimmzugstange kann
mit bis zu 100 kg belastet werden (bitte beachten Sie, dass dieser Wert
für die Taurus Klimmzugstange gilt und nicht für den Türrahmen). Die
Auflageflächen an der Wand und im Türrahmen sind mit einer speziellen
Polsterung versehen, so dass keine Druckstellen entstehen.
Technische Daten
Min. und Max. Breite des Türrahmens 81 - 96 cm
Max. Tiefe des Türrahmens ca. 15 cm
Max. Belastung ca. 100 kg
Die Taurus Klimmzugstange mit verschiedenen Griffweiten:
+ Enger Klimmzuggriff: 15 cm Abstand
+ Parallelgriff: 45 cm Abstand
+ Weiter Parallelgriff: 75 cm
