Taurus TF-CB-430 Montage- Und Bedienungsanleitung

Montage- und Bedienungsanleitung
Art.-Nr. TF-CB-430
Klimmzugstange Premium
Beschreibung
Die Taurus Klimmzugstange Premium ist eine massive Klimmzugstange
zur Wandmontage,
Griffpositionen bietet. Obergriff, Untergriff oder parallele Handstellung
– die Klimmzugstation bietet alle Griffvarianten, genauso wie spezielle
Ballgriffe/ Klettergriffe, die besonders gut geeignet sind, um zusätzlich
die Unterarmmuskulatur und Griffkraft zu verbessern. Als besonderes
Highlight sind die breiten Klimmzugstangen mit zwei verschiedenen
Griffdurchmessern verfügbar.
Die Klimmzugstange kann mit bis zu 120 kg belastet werden (bitte
beachten Sie zusätzlich die Wandbeschaffenheit).
+ Klimmzugstange mit sehr vielen Griffpositionen
+ Sehr robuste Stahlkonstruktion
+ Weiter Klimmzuggriff mit zwei verschiedenen Griffdurchmessern
möglich
+ Inkl. zwei Kugelgriffen | Klettergriffen
+ Mit schrägen, parallelen und geraden Griffen in verschiedenen
Griffweiten
+ Mehrere Möglichkeiten, um Unterstützungsbänder oder einen
Schlingentrainer anzubringen
Technische Daten
Verpackungsmaß (LxBxH):
Gewicht (brutto, inkl. Verpackung):
Max. Belastung:
TFPU1207HT.01.01
die außergewöhnlich viele verschiedene
65 cm x 49 cm x 13 cm
14 kg
ca. 120 kg
Aufbau
Sehen Sie sich vor dem Aufbau die
Montageschritte genau an und führen Sie die Montage gemäß der
angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren
richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges
erst fest, wenn Sie dazu aufgefordert werden.
Nr. Beschreibung
1 Seitenrahmen
2 Langer Griff
3 Kurzer Griff
4 Schraube M10*65
5 Unterlegscheibe 10
6 Sicherungsmutter M10
7 Satz Dehnschrauben

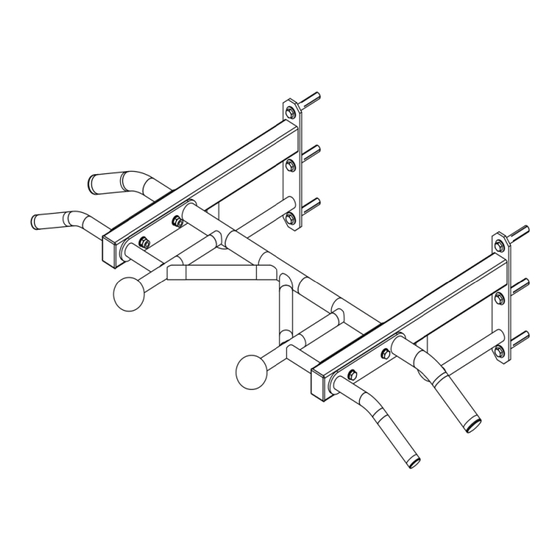

Montieren Sie die beiden Seitenrahmen (1) und die beiden kurzen
Griffe (3) mit je zwei Schrauben (4), vier Unterlegscheiben (5) und zwei
Sicherungsmuttern (6) am langen Griff (2).
einzelnen, dargestellten
Anz.
2
1
2
4
8
4
6
