40164 - Interfaccia telefonica Due Fili Plus
BUS
40164
Phone interface 2F+
28V
LINE

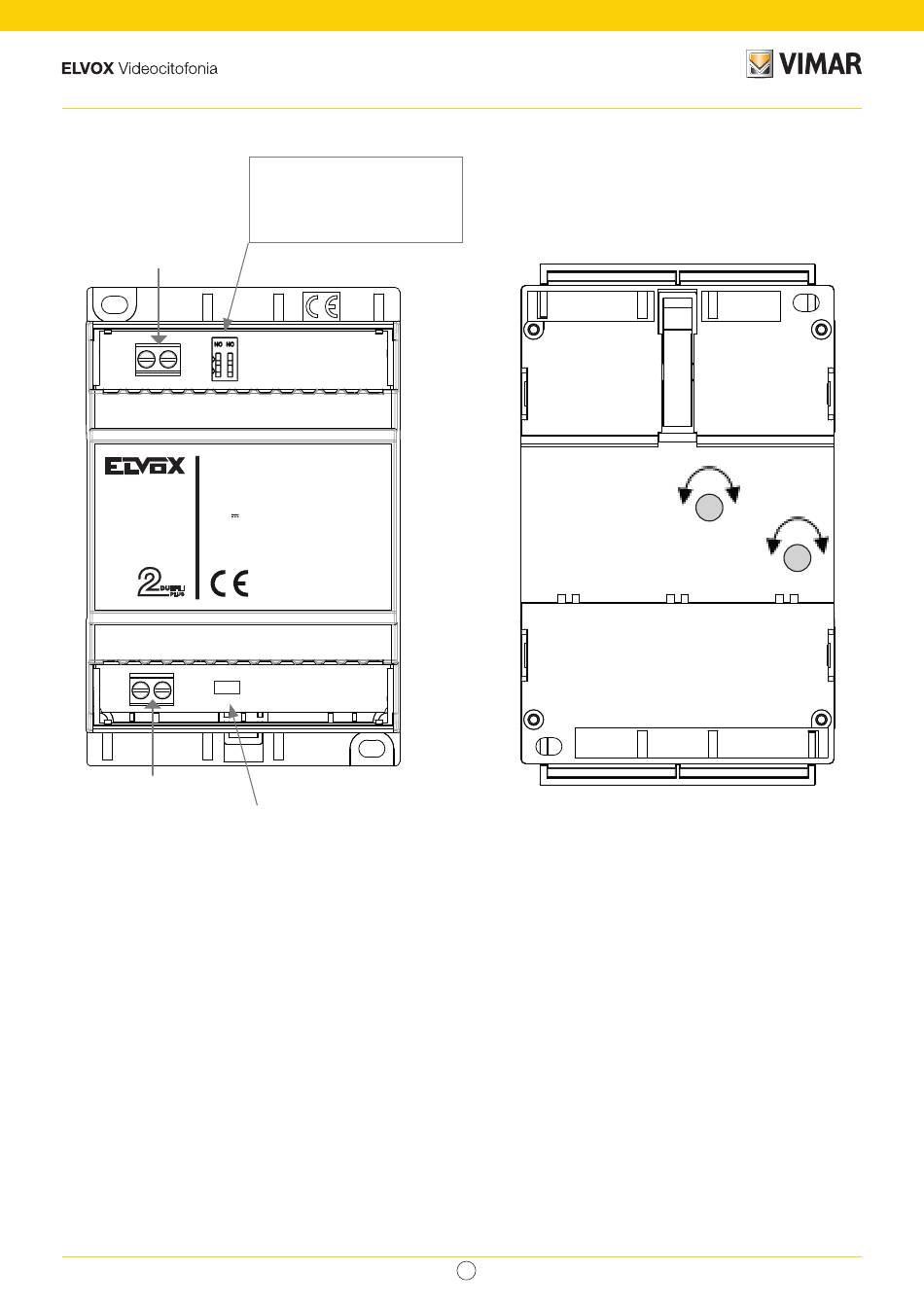

Fig. 1
(Vista frontale)
2. Installazione
Installare l'impianto videocitofonico e verificarne il corretto funzionamento.
•
Fissare 40164 su un supporto barra din.
•
Togliere l'alimentazione elettrica all'impianto videocitofonico.
•
Collegare i morsetti di "Linea" ad un derivato interno (N) della centrale telefonica oppure direttamente alla
linea telefonica.
•
Collegare i morsetti del BUS al bus 2 fili dell'impianto videocitofonico.
•
Se il dispositivo viene collegato all'estremità finale del bus, settare opportunamente l'impedenza tramite dei
Dip-Switch.
•
Dare alimentazione all'impianto citofonico e verificare l'accensione ad intermittenza del led blu (ogni 4 s).
Dip-Switch - selettore di impedenza
OFF – OFF : nessuna impedenza
ON – OFF : impedenza 100 ohm
ON – ON : impedenza 50 ohm
50 mA
LED blu
Stato funzionamento
Regolazione
Volume TX
(Vista posteriore)
IT
Regolazione
Volume RX
Fig. 2
3
