01452
Interfaccia conta impulsi per rilevamento dati da dispositivi dotati di uscita
ad impulsi come contattori energia, acqua, gas, installazione da incasso
(retrofrutto).
Il dispositivo permette di contificare gli impulsi trasmessi da un contatore fiscale o contabilizza-
tore per utenza gas, acqua, acqua calda, energia elettrica, anemometro, etc e immette i dati
rilevati sul bus By-me.
L'impulso viene replicato in uscita per altri dispositivi analoghi.
CARATTERISTICHE.
• Tensione nominale di alimentazione bus TP: 29 V
• Assorbimento da bus TP: 10 mA
• morsetti:
- bus TP,
- ingresso impulso
- replica impulso
• Temperatura di funzionamento: +5 °C - +40 °C (da interno)
• Articolo da retrofrutto
• Grado di protezione IP20
• Categoria di sovratensione: III
• Categoria di misura: III
Il dispositivo non è configurabile sulle centrali By-me art. 01950-01960.
FUNZIONAMENTO.
• Parametri salienti
- Durata minima impulso
- Parametri di conversione
- Impostazione grandezza misurata
- Impostazione valore iniziale contatore
Per la descrizione dettagliata di tutti i parametri si veda il manuale della centrale 21509.
• Funzionamento del LED
- LED rosso: fisso durante la configurazione
- LED verde: lampeggia quando viene individuato un nuovo impulso
CONFIGURAZIONE.
La configurazione avviene mediante la centrale By-me o l'applicativo EasyTool Professional
premendo il pulsante di configurazione del dispositivo.
• Blocchi funzionali: 1 (blocco funzionale Contatore)
• Selezione del blocco funzionale in fase di configurazione:
- avviare la procedura di configurazione in centrale o nell'applicativo e premere il pulsante di
configurazione del dispositivo
- la configurazione inizia all'accensione del led rosso e termina con il suo spegnimento.
REGOLE DI INSTALLAZIONE.
L'installazione deve essere effettuata con l'osservanza delle disposizioni regolanti l'installazione
del materiale elettrico in vigore nel paese dove i prodotti sono installati.
• Rispettare i valori di corrente e tensione massimi indicati per il dispositivo.
• Il presente dispositivo è conforme alla norma di riferimento, in termini di sicurezza elettrica,
quando è installato in una scatola chiusa.
• Il contatore collegato ai morsetto
dispositivo contatore collegato ai morsetti replica impulso dovrà essere SELV.
• ATTENZIONE:
Questo apparecchio contiene circuiti SELV che devono essere mantenuti separati da
circuiti a tensione pericolosa (si veda figura a fianco).
• ATTENZIONE:
Non affiancare a questo apparecchio altri dispositivi alimentati a tensione pericolosa
(230 V o 120 V). La distanza da rispettare a partire dai morsetti del contaimpulsi deve
essere di almeno 10 mm.
• Se il dispositivo viene utilizzato per scopi non specificati dal costruttore, la protezione fornita
potrebbe essere compromessa.
• Per l'assistenza tecnica contattare direttamente il numero verde Vimar.
CONFORMITÀ NORMATIVA.
Direttiva EMC.
Norme EN 61010-1, EN 61010-2-030, EN 61000-6-1, EN 61000-6-3.
Viale Vicenza, 14 - 36063 Marostica VI - Italy
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188
Fax (Export) +39 0424 488 709
www.vimar.com
dovrà essere SELV. Come anche l''eventuale altro

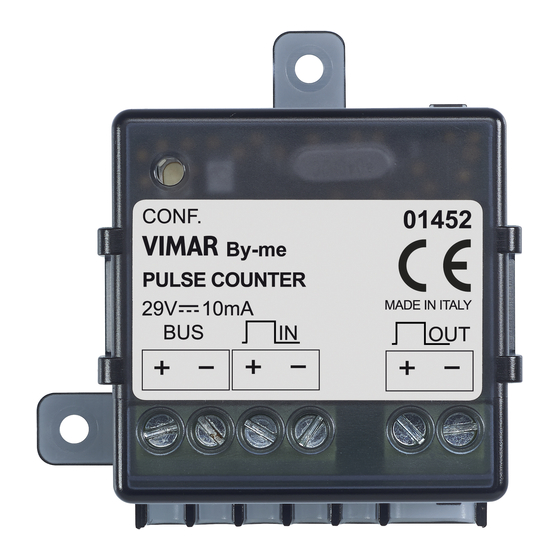

Pulse counter interface for detecting data from devices equipped with pulse
output such as electricity, water, gas meters, with flush mounting (retrofit).
The device enables counting the pulses transmitted by a fiscal meter or counter for gas, water,
hot water, electricity, wind speed, etc. and puts the data collected onto the By-me bus.
The pulse is reproduced on the output for other similar devices.
CHARACTERISTICS.
• Rated supply voltage TP Busbar: 29 V
• Absorption from TP Busbar: 10 mA
• Terminals:
- TP bus,
- pulse input
- pulse reproduction
• Operating temperature: +5 °C - +40 °C (indoor)
• Retrofit product
• IP20 protection rating
• Overvoltage category: III
• Measurement category: III
This device cannot be configured on By-me control panels art. 01950-01960.
OPERATION.
• Major parameters
- Minimum pulse duration
- Conversion parameters
- Setting for measured variable
- Setting for initial meter value
Per la descrizione dettagliata di tutti i parametri si veda il manuale della centrale 21509.
• LED operation
- Red LED: on steady during configuration
- Green LED: flashes when a new pulse is detected
CONFIGURATION.
Configuration is done via the By-me control panel or the EasyTool Professional application by
pressing the configuration button on the device.
• Functional blocks: 1 (Meter functional block)
• Selection of the functional block in the configuration phase:
- start the configuration procedure in the control panel or in the application and press the
configuration button on the device
- configuration starts when the red LED comes on and ends when it goes out.
INSTALLATION RULES.
Installation should be carried out in compliance with the current regulations regarding the instal-
lation of electrical systems in the country where the products are installed.
• Observe the maximum current and voltage values g iven for the device.
• This device is compliant with the reference standard, in terms of electrical safety, when it is
installed in a closed box.
• The meter connected to the terminal must be SELV. Also the other metering device,
if any, connected to the pulse reproduction terminals it must be SELV.
• CAUTION:
This appliance contains SELV circuits that must be kept separate from circuits with
dangerous voltage (see figure alongside).
• CAUTION:
Do not place this appliance side by side with other devices powered at a dangerous
voltage (230 V or 120 V). The distance to be observed starting from the terminals of the
pulse counter must be at least 10 mm.
• If the device is used for purposes not specified by the manufacturer, the protection provided
may be jeopardized.
REGULATORY COMPLIANCE.
EMC directive.
Standards EN 61010-1, EN 61010-2-030, EN 61000-6-1, EN 61000-6-3.
49400551A0 01 1311
