Tabelle 6. Rückansicht des Systems (fortgesetzt)
Element Anschlüsse, Bedienfelder
und Steckplätze
10 USB 2.0-Port
11 Dedizierter iDRAC-
Anschluss
12 NIC-Ports
Weitere Informationen zu den Ports finden Sie in den technischen Daten des Dell EMC PowerEdge R650xs auf der Seite mit der
Produktdokumentation.

Das Systeminnere

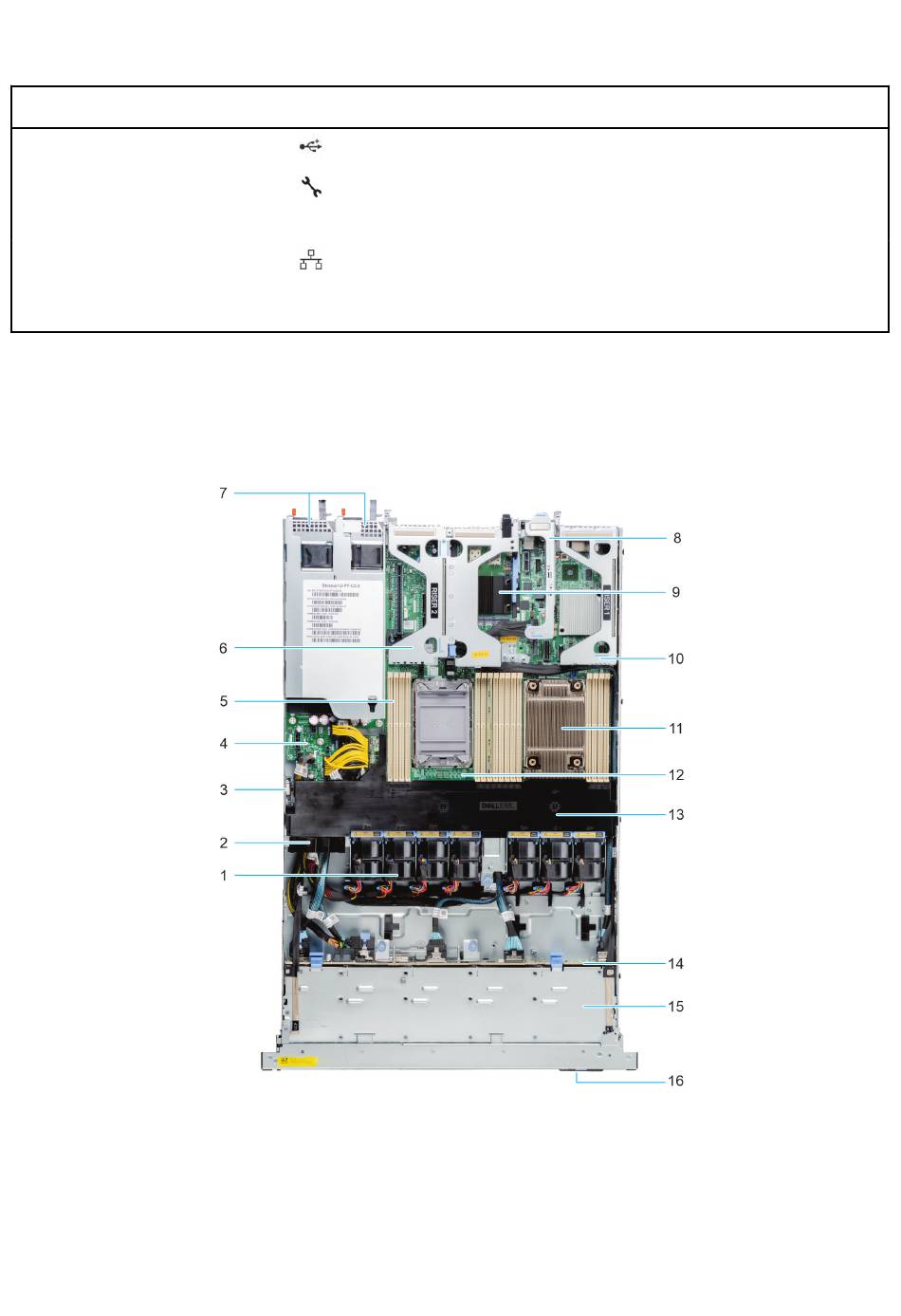

Abbildung 7. Das Systeminnere
1. Lüfter
3. Eingriffschalter
5. Speichermodulsteckplätze
7. Netzteil 1 und Netzteil 2
14 Übersicht über das Dell EMC PowerEdge R650xs-System
Symbol Beschreibung
Dieser Anschluss ist USB 2.0-konform.
Ermöglicht Remote-Zugriff auf den iDRAC. Weitere Informationen
finden Sie im iDRAC-Benutzerhandbuch unter
poweredgemanuals
Die auf der Systemplatine integrierten NIC-Anschlüsse stellen eine
Netzwerkverbindung bereit. Diese NIC-Ports können auch mit iDRAC
gemeinsam genutzt werden, wenn die iDRAC-Netzwerkeinstellungen auf
den freigegebenen Modus eingestellt sind.
2. Kabelhalter
4. Stromzwischenplatine
6. Riser 2a/2b/2c
8. BOSS-Riser
Die Seite www.dell.com/
auf.
