9. OCP
11. Kühlkörper
13. Luftstromverkleidung
15. Rückwandplatinenabdeckung
Ausfindigmachen des Express-Servicecodes und der
Service-Tag-Nummer
Der Express-Servicecode und die Service-Tag-Nummer sind einzigartig und dienen zur Identifizierung des Systems.
Das Informations-Tag befindet sich an der Vorderseite der enthält Systeminformationen wie Service-Tag-Nummer, Express-Servicecode,
Herstellungsdatum, NIC, MAC-Adresse, QRL-Etikett usw.

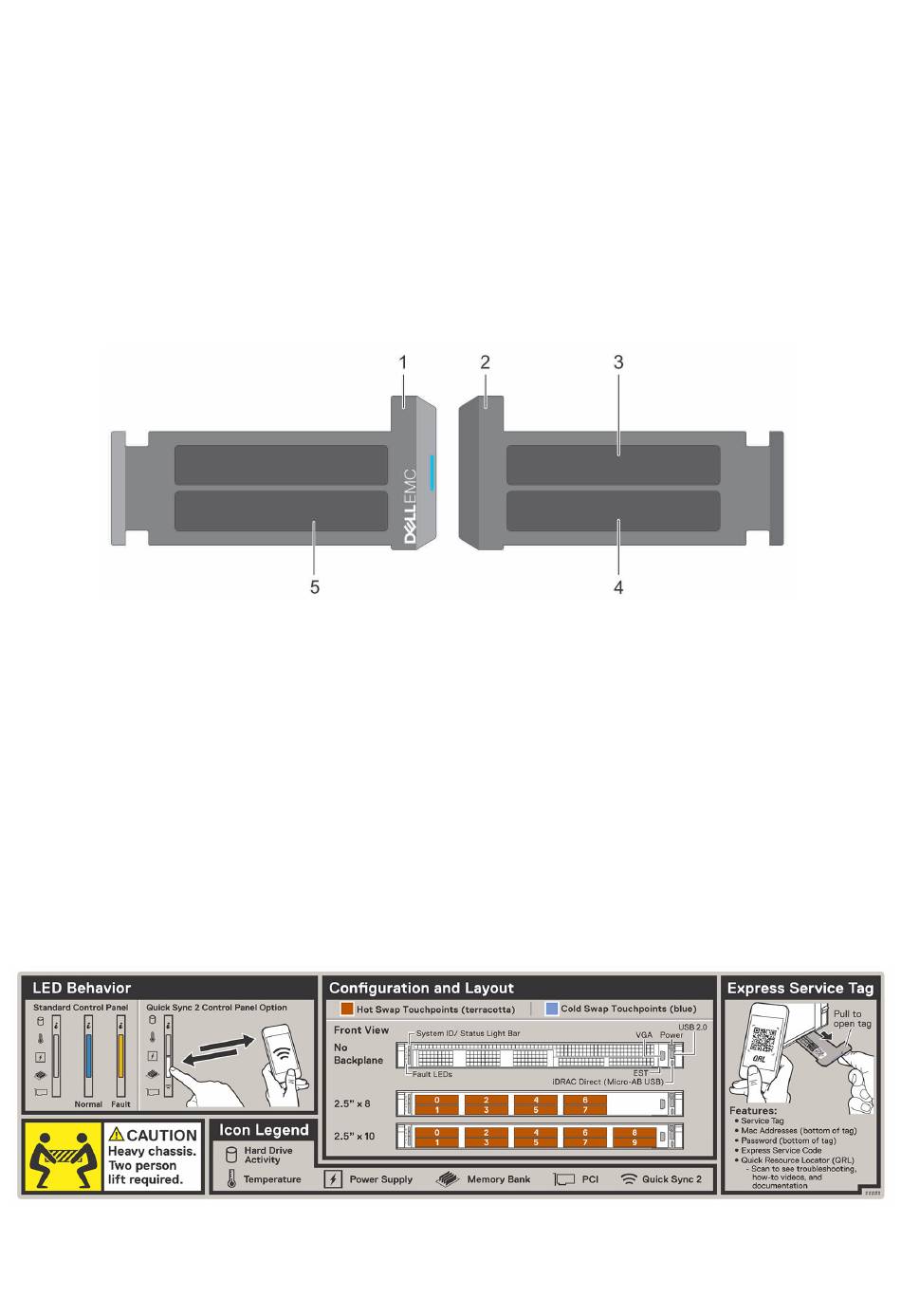

Abbildung 8. Ausfindigmachen des Express-Servicecodes und der Service-Tag-Nummer
1. Informationsschild (Vorderseite)
2. Informationsschild (Rückansicht)
3. OpenManage Mobile (OMM)-Etikett
4. Etikett mit iDRAC-MAC-Adresse und Kennwort für den sicheren iDRAC-Zugriff
5. Service-Tag, Express-Servicecode, QRL-Etikett
Das Mini-Enterprise-Service-Tag (MEST)-Schild befindet sich auf der Rückseite des Systems und enthält die Service-Tag (ST)-Nummer,
den Express-Servicecode (Exp Svc Code) und das Herstellungsdatum (Mfg. Date). Mithilfe des Exp Svc Code kann Dell EMC Support-
Anrufe an den richtigen Mitarbeiter weiterleiten.
Alternativ dazu befinden sich die Service-Tag-Informationen auch auf einem Schild auf der linken Wand des Gehäuses.
Etikett mit Systeminformationen
Das Etikett mit Systeminformationen befindet sich auf der Rückseite der Systemabdeckung.
Abbildung 9. LED-Funktionsweise, Konfiguration und Layout, Express-Service-Tag
10. Riser 1
12. Systemplatine
14. Laufwerkrückwandplatine
16. Informationsschild
Übersicht über das Dell EMC PowerEdge R650xs-System
