Befestigen eines Motor
Control Centers
Positionieren des Motor Control Centers
Gehen Sie beim Positionieren des MCCs wie folgt vor.
WICHTIG
Bestimmte IP42-Konfigurationen erfordern Luftstrecken für die
Schränke. Weitere Informationen finden Sie in
1. Die mit montierten MCCs mitgelieferten Dokumentationspakete
enthalten einen MCC-Aufriss eines Aufstellungsplans. Suchen und
verwenden Sie diesen Aufstellungsplan bei der Positionierung der
MCC-Schränke.

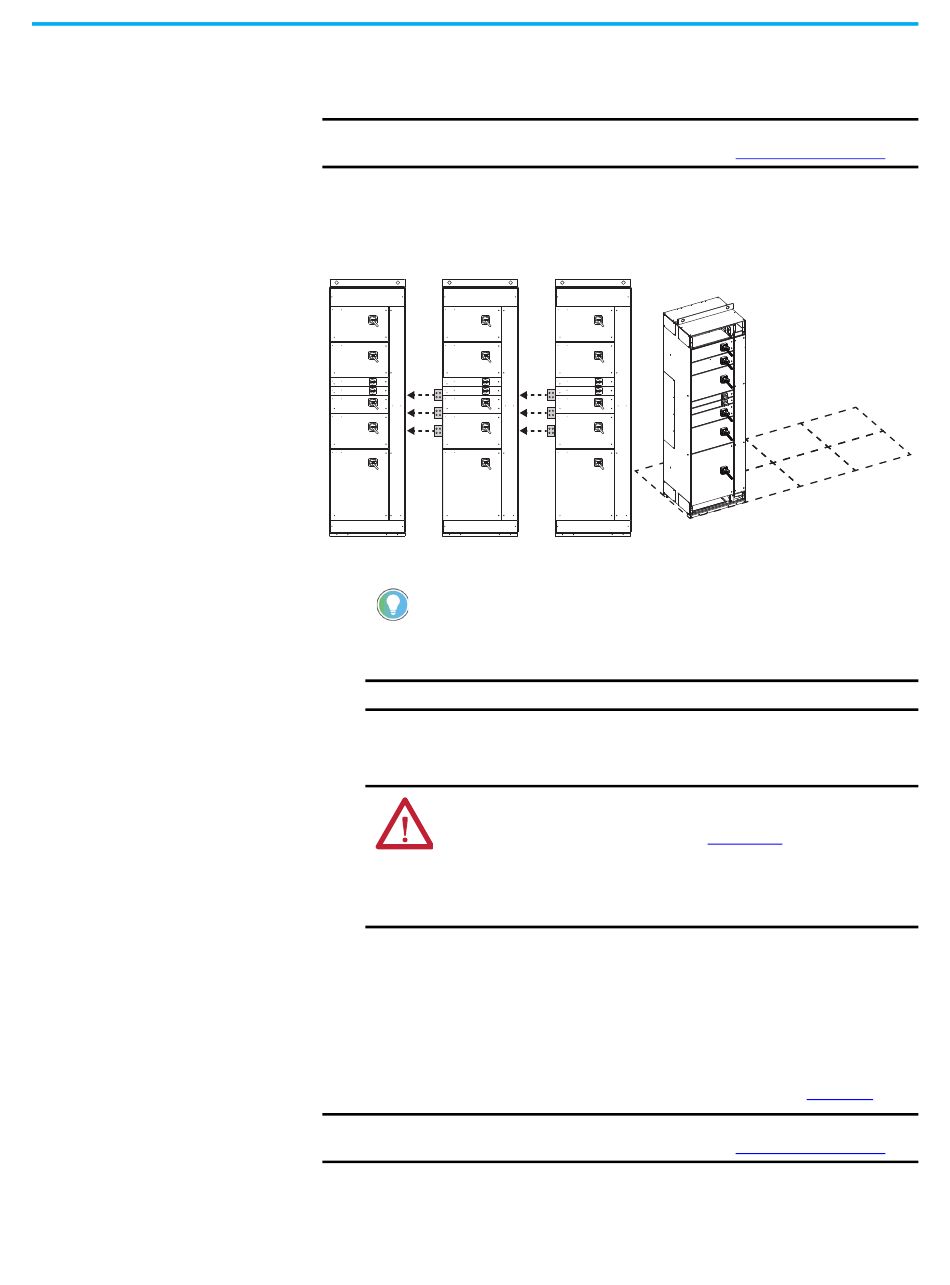

2. Identifizieren Sie den am weitesten links gelegenen Schrank.
Schrank außen links
Die horizontale Sammelschiene an jedem fortlau-
fenden Schrank ragt über den Schrank hinaus.
Die horizontale Sammelschiene ragt nicht über den am weitesten links
gelegenen MCC-Schrank hinaus. Bei fortlaufenden Schränken ragt die
horizontale Sammelschiene über das MCC hinaus.
3. Positionieren Sie das MCC zur Installation am Aufstellungsort.
WICHTIG
4. Beginnen Sie je nach Installationsstandort mit dem am weitesten links
oder rechts gelegenen Schrank und installieren Sie einen Transportblock
nach dem anderen.
ACHTUNG: Leitlinien zur Handhabung der MCCs finden Sie in der
Anleitung „CENTERLINE 2500 Motor Control Center – Erhalt,
Handhabung und Lagerung", Publikation 2500-IN002, die im
Lieferumfang der versendeten MCC-Einheiten enthalten ist. Verwenden
Sie diese Leitlinien, um bei der Handhabung Verletzungen und Schäden
an der Ausrüstung zu vermeiden und das Umsetzen des MCCs am
Installationsstandort zu erleichtern.
Die mit montierten MCCs mitgelieferten Dokumentationspakete enthalten
einen MCC-Aufriss eines Aufstellungsplans. Schlagen Sie im Aufstellungsplan
nach und gehen Sie wie folgt vor, um den Schrank am Fundament zu
befestigen.
Anweisungen zu Kabel- und Kabelkanalführung entnehmen Sie
WICHTIG
Bestimmte IP42-Konfigurationen erfordern Luftstrecken für die
Schränke. Weitere Informationen finden Sie in
Rockwell Automation-Publikation 2500-IN001F-DE-P – April 2021
Der Boden muss eben sein.
Kapitel 3
Installieren von Schränken
Abbildung 5 auf Seite
Kapitel
4.
Abbildung 5 auf Seite
14.
14.
