Montage

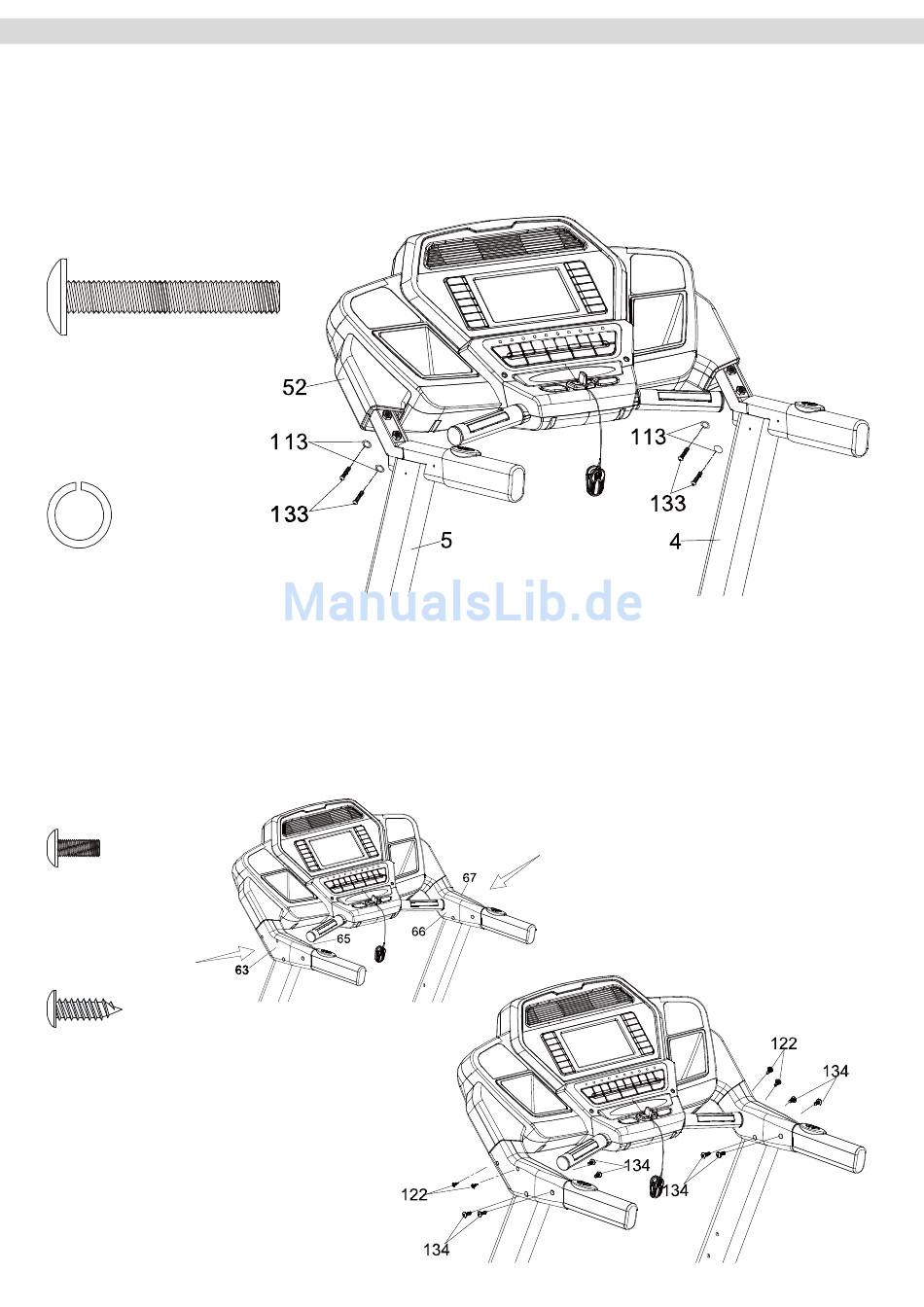

Schritt 6:
Für diesen Arbeitsschritt benötigen Sie zwei Personen.
Während Person A das Cockpit (Teil-Nr. 52) hält und in die Aufnahmen der beiden aufrechten
Seitenrahmen (Teil-Nr. 5 - links/Teil-Nr. 4 - rechts) einsetzt, verschraubt Person B das Cockpit (Teil-
Nr. 52) mit den beiden aufrechten Seitenrahmen (Teil-Nr. 5 - links/Teil-Nr. 4 - rechts) unter
Verwendung von vier Inbusschrauben 3/8"x1-3/4" (Teil-Nr. 133) und vier Federscheiben Ø 10 (Teil-
Nr. 113)
Teil-Nr. 139
Inbusschraube
3/8" x 1-3/4"
4 Stück
Teil-Nr. 113
Federscheibe
Ø 10
4 Stück
Schritt 7:
Befestigen Sie nun die oberen Seitenrahmenverkleidungen:
Teil-Nr. 67 - rechts, außen
Teil-Nr. 66 - rechts, innen
und
Teil-Nr. 63 - links, außen
Teil-Nr. 65 - links, innen
mit 8 Inbusschrauben M5x10 (Teil-Nr. 140) und vier Blechschrauben 3,5x12 (Teil-Nr. 119).
Teil-Nr. 134
Inbusschraube
M5 x 10
8 Stück
Teil-Nr. 122
Blechschraube
3,5 x 12
4 Stück
