TLS
Abschluss-
widerstand /
Terminating
resistor
120 Ω *

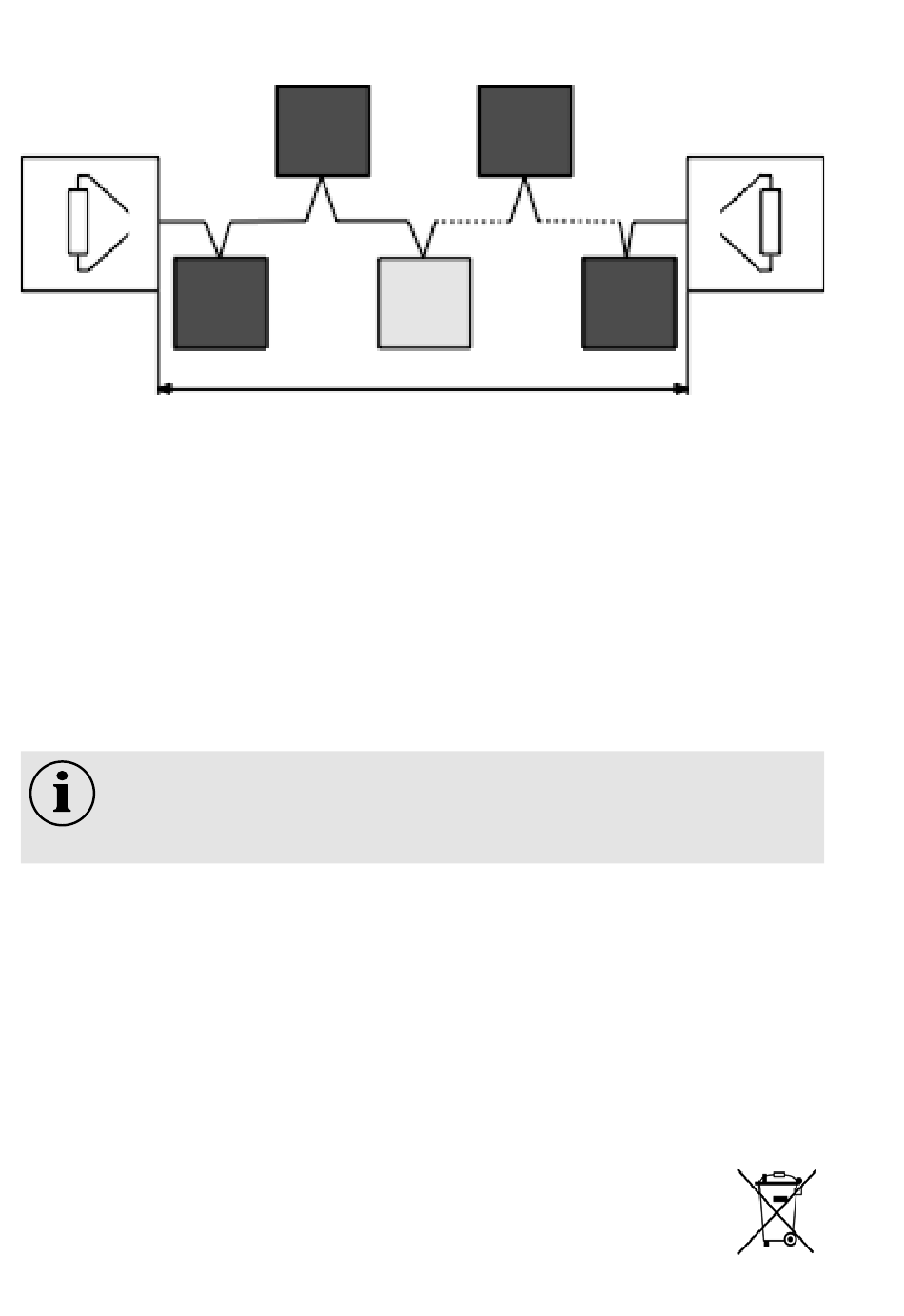

Bild 4 . / fig .4
Busstruktur RS485-BUS
• Double Terminated Bus Topologie/Linienstruktur
• max . 25 Module (3-PM-IO/TLS)
• Querschnitt für 24 V-Versorgung ist gemäß
Anzahl der Module sowie Leitungslänge zu
berechnen . U
für Modul = 19 V
min
• Empfohlene Leitung: JY(ST)Y 4 x 2 x 0,8 mm,
Twisted Pair (verdrillte Zweidraht-Leitung),
geschirmt
• Keine Stichleitungen zulässig!
• Bei Unterbrechung oder Kurzschluss der Bus-
leitung wird die programmierte Sicherheits-
beleuchtung auf Dauerlicht geschaltet .
* Im 3-PM-IO Modul ist der 120 Ohm-
Abschlußwiderstand integriert und
kann durch eine Brücke an den
Klemmen B1/B2 aktiviert werden .
8 Wartung / Instandhaltung
Halten Sie die für Instandhaltung, Wartung
und Prüfung von elektrischen Betriebsmitteln
geltenden Bestimmungen ein! Im Fall von
Rücksendungen benötigen Sie von uns eine
RMA - Nummer . Entnehmen Sie bitte weitere
Infos hierzu unserer Internetseite www .ceag .
de!
9 Entsorgung / Recycling
Beachten Sie bei der Entsorgung defekter
Geräte die gültigen Vorschriften für Recycling
und Entsorgung . Kunststoffteile sind mit
entsprechenden Symbolen gekennzeichnet .
8
Manual 3-PM-IO Module 40071860334 (B) May 2021 www.ceag.de
3-PM-IO
RS485-BUS
DG-S/
ZB-S
max . 1200 m bei J-Y(ST)Y 4 x 2 x 0,8 mm
max . 1200 m with J-Y(ST)Y 4 x 2 x 0 .8 mm
TLS
3-PM-IO
Bus-structure RS485-BUS
• Double terminated bus topology/Line structure
• max . 25 modules (3-PM-IO/TLS)
• Cross section for 24 V supply must be
calculated according the number of modules
as well as line length . U
• recommend cable: JY(ST)Y 4 x 2 x 0 .8 mm,
twisted pair, shielded
• No dead-end lines allowed .
• At interruption or short circuit of the bus line
the programmed safety lighting is switched to
maintained light
* In 3-PM-IO module the 120 ohms terminat-
ing resistor is integrated and can be activate
through a wire fitted to terminals B1/B2 .
8 Servicing / Maintenance
Observe the relevant national regulations applying to
the maintenance, servicing and check-ing of electrical
apparatus ! In case of returns you need a RMA - num-
ber from us . For further information see www .ceag .de!
9 Disposal / Recycling
When disposing of defective devic-
es, comply with valid regulations for
recycling and waste disposal . Plastic
parts are marked with correspond-
ing symbols .
Abschluss-
widerstand /
Terminating
resistor
120 Ω *
for module = 19 V
min
