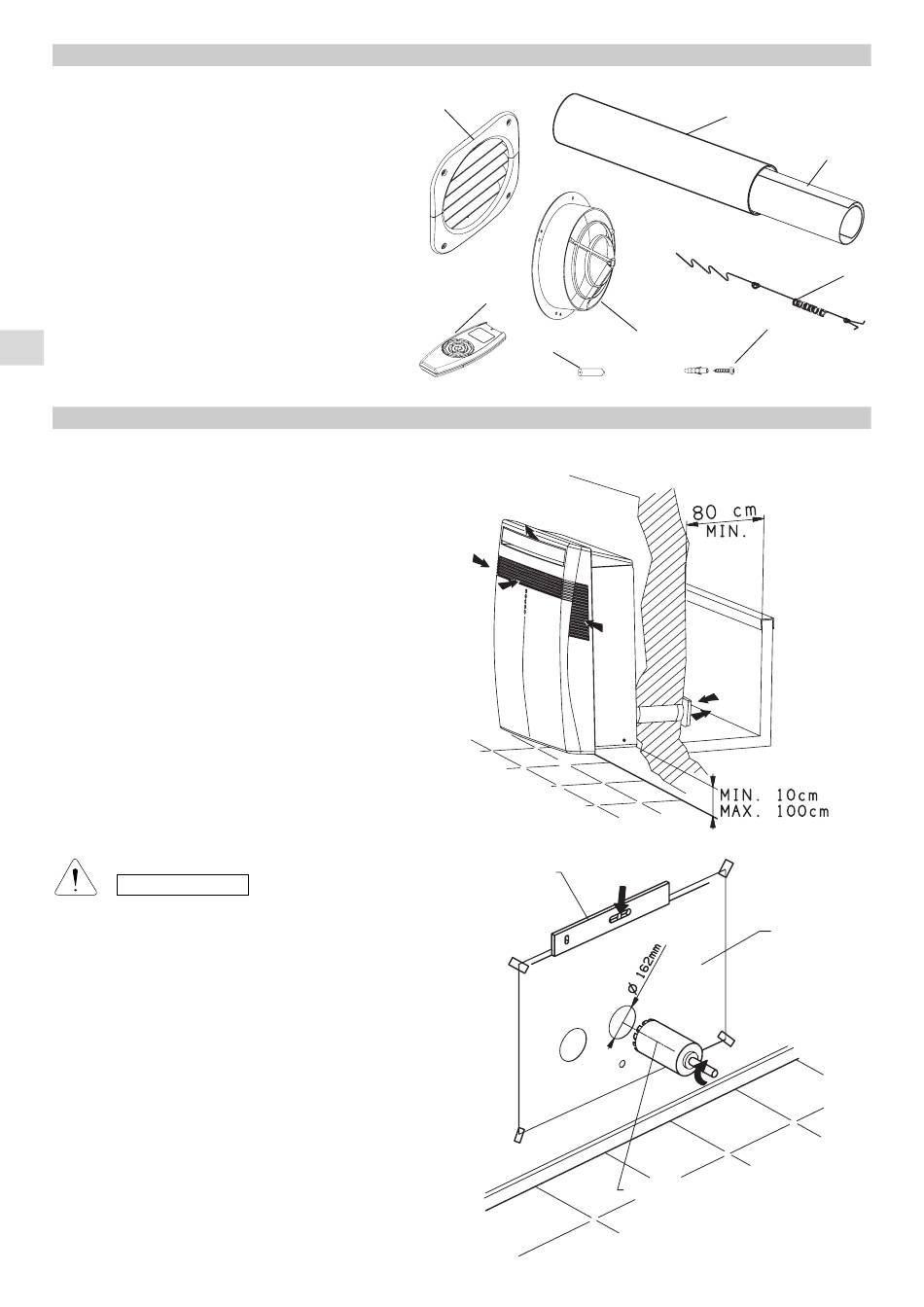

MITGELIEFERTES ZUBEHÖR
1. PLASTIKROHR (N°1)
2. AUSSENGITTER (N°2)
3. INNERE GITTER (N°2)
4. FEDER (N°2)
5. SCHABLONE (N°1)
6. DÜBEL + SCHRAUBEN (N°15)
7. FERNBEDIENUNG (N°1)
8. BATTERIE FÜR FERNBEDIENUNG (N°2.)
D
AUFSTELLUNG
Die Aufstellung soll von einem Fachtechniker durchgeführt
werden, indem die Aufstellungsanweisungen befolgen.
WAHL DES AUSSTELLUNGSORTS DER
EINHEIT
Auf dem Fall sollen Sie einen Radiator einer Heizanlage
●
ersetzen, folgen Sie die Aufstellungsanleitungen von dem
Kit für Wärmewasserheizung.
Die Wand soll eine Außenwand sein.
●
Befestigen Sie die Einheit Minimum 10 cm und Maximum
●
100 cm hoch.
Versichern Sie sich, daß die gewählte Wand das Gewicht
●
der Einheit tragen kann.
Berücksichtigen Sie, daß genug Platz für die Wartung
●
vorhanden ist.
Vergewissern Sie sich, daß keine Hindernisse neben der
●
Einheit den Luftumlauf unterbrechen können.
Vermeiden Sie die Installationen an Stellen, an denen
●
der Luftstrom der Einheit direkt gegen Leute, elektrischen
Haushaltgeräte oder Wärmequellen ist.
VORSICHT
Nachdem Sie das Aufstellungsort gewählt haben, indem
Sie die vorstehende Punkte folgen, versichern Sie sich,
daß kein Loch im Bereich mit elektrischen Kabeln und
Rohrkabeln gebohrt wird.
Prüfen Sie auch, daß keine Hindernisse den
Aussenluftumlauf in der Plastikröhre in der Wand
unterbrechen können.
Sie sollten einen Mindestabstand von 80 cm zwischen
der Einheit und eventuellen Wänden oder Hindernisse
schaffen.

MONTAGE DER EINHEIT

- Die Schablone an die Wand anlehnen und nivellieren.
- Durchführen Sie die zwei Lochen Ø 162 mm und das
eventuellen Loch Ø 35 mm für die Wärmepumpe Einheit,
um das Kondenswasser Außen ablaufen zu lassen
(Versichern Sie eine Neigung nach Draußen).
2
7
8
Waage
3
1
6
3
Schablone
Fräser
5
4
