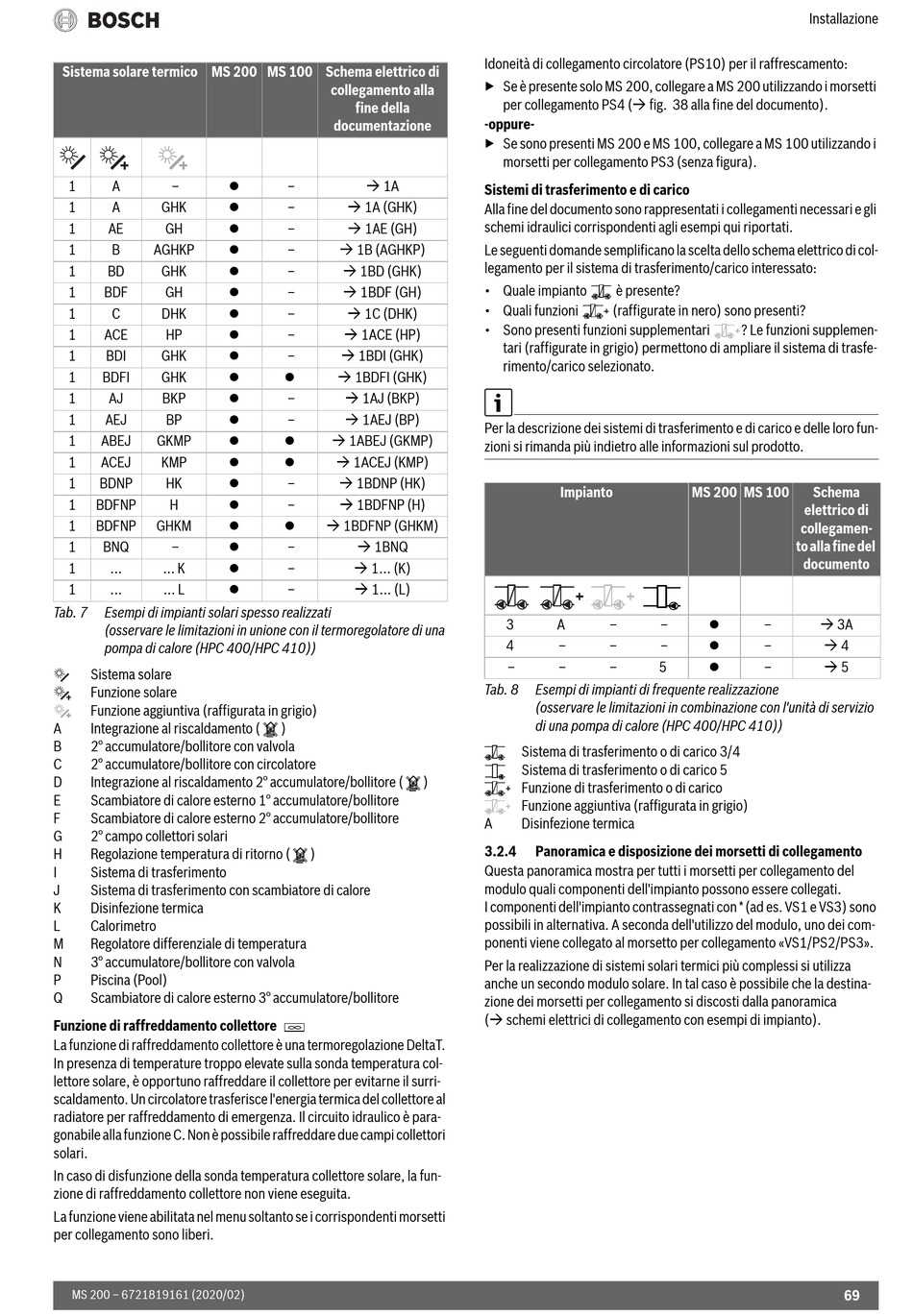

Sistema solare termico MS 200 MS 100 Schema elettrico di
1 A –
1 A GHK
1 AE GH
1 B AGHKP
1 BD GHK
1 BDF GH
1 C DHK
1 ACE HP
1 BDI GHK
1 BDFI GHK
1 AJ BKP
1 AEJ BP
1 ABEJ GKMP
1 ACEJ KMP
1 BDNP HK
1 BDFNP H
1 BDFNP GHKM
1 BNQ –
1 ... ... K
1 ... ... L
Tab. 7 Esempi di impianti solari spesso realizzati
(osservare le limitazioni in unione con il termoregolatore di una
pompa di calore (HPC 400/HPC 410))
Sistema solare
Funzione solare
Funzione aggiuntiva (raffigurata in grigio)
A Integrazione al riscaldamento (
B 2° accumulatore/bollitore con valvola
C 2° accumulatore/bollitore con circolatore
D Integrazione al riscaldamento 2° accumulatore/bollitore (
E Scambiatore di calore esterno 1° accumulatore/bollitore
F Scambiatore di calore esterno 2° accumulatore/bollitore
G 2° campo collettori solari
H Regolazione temperatura di ritorno (
I Sistema di trasferimento
J Sistema di trasferimento con scambiatore di calore
K Disinfezione termica
L Calorimetro
M Regolatore differenziale di temperatura
N 3° accumulatore/bollitore con valvola
P Piscina (Pool)
Q Scambiatore di calore esterno 3° accumulatore/bollitore
Funzione di raffreddamento collettore
La funzione di raffreddamento collettore è una termoregolazione DeltaT.
In presenza di temperature troppo elevate sulla sonda temperatura col-
lettore solare, è opportuno raffreddare il collettore per evitarne il surri-
scaldamento. Un circolatore trasferisce l'energia termica del collettore al
radiatore per raffreddamento di emergenza. Il circuito idraulico è para-
gonabile alla funzione C. Non è possibile raffreddare due campi collettori
solari.
In caso di disfunzione della sonda temperatura collettore solare, la fun-
zione di raffreddamento collettore non viene eseguita.
La funzione viene abilitata nel menu soltanto se i corrispondenti morsetti
per collegamento sono liberi.
MS 200 – 6721819161 (2020/02)
collegamento alla
fine della
documentazione
  1A
–
  1A (GHK)
–
  1AE (GH)
–
  1B (AGHKP)
–
  1BD (GHK)
–
  1BDF (GH)
–
  1C (DHK)
–
  1ACE (HP)
–
  1BDI (GHK)
–
   1BDFI (GHK)
  1AJ (BKP)
–
  1AEJ (BP)
–
   1ABEJ (GKMP)
   1ACEJ (KMP)
  1BDNP (HK)
–
  1BDFNP (H)
–
   1BDFNP (GHKM)
  1BNQ
–
  1... (K)
–
  1... (L)
–
)
)
Idoneità di collegamento circolatore (PS10) per il raffrescamento:
▶ Se è presente solo MS 200, collegare a MS 200 utilizzando i morsetti
per collegamento PS4 ( fig. 38 alla fine del documento).
-oppure-
▶ Se sono presenti MS 200 e MS 100, collegare a MS 100 utilizzando i
morsetti per collegamento PS3 (senza figura).
Sistemi di trasferimento e di carico
Alla fine del documento sono rappresentati i collegamenti necessari e gli
schemi idraulici corrispondenti agli esempi qui riportati.
Le seguenti domande semplificano la scelta dello schema elettrico di col-
legamento per il sistema di trasferimento/carico interessato:
• Quale impianto
• Quali funzioni
• Sono presenti funzioni supplementari
tari (raffigurate in grigio) permettono di ampliare il sistema di trasfe-
rimento/carico selezionato.
Per la descrizione dei sistemi di trasferimento e di carico e delle loro fun-
zioni si rimanda più indietro alle informazioni sul prodotto.
Impianto
3 A
4 –
– –
Tab. 8 Esempi di impianti di frequente realizzazione
(osservare le limitazioni in combinazione con l'unità di servizio
di una pompa di calore (HPC 400/HPC 410))
Sistema di trasferimento o di carico 3/4
Sistema di trasferimento o di carico 5
)
Funzione di trasferimento o di carico
Funzione aggiuntiva (raffigurata in grigio)
A Disinfezione termica
3.2.4 Panoramica e disposizione dei morsetti di collegamento
Questa panoramica mostra per tutti i morsetti per collegamento del
modulo quali componenti dell'impianto possono essere collegati.
I componenti dell'impianto contrassegnati con * (ad es. VS1 e VS3) sono
possibili in alternativa. A seconda dell'utilizzo del modulo, uno dei com-
ponenti viene collegato al morsetto per collegamento «VS1/PS2/PS3».
Per la realizzazione di sistemi solari termici più complessi si utilizza
anche un secondo modulo solare. In tal caso è possibile che la destina-
zione dei morsetti per collegamento si discosti dalla panoramica
( schemi elettrici di collegamento con esempi di impianto).
è presente?
(raffigurate in nero) sono presenti?
? Le funzioni supplemen-
MS 200 MS 100

– – –

– – –

– 5 –
Installazione
Schema
elettrico di
collegamen-
to alla fine del
documento
 3A
 4
 5
