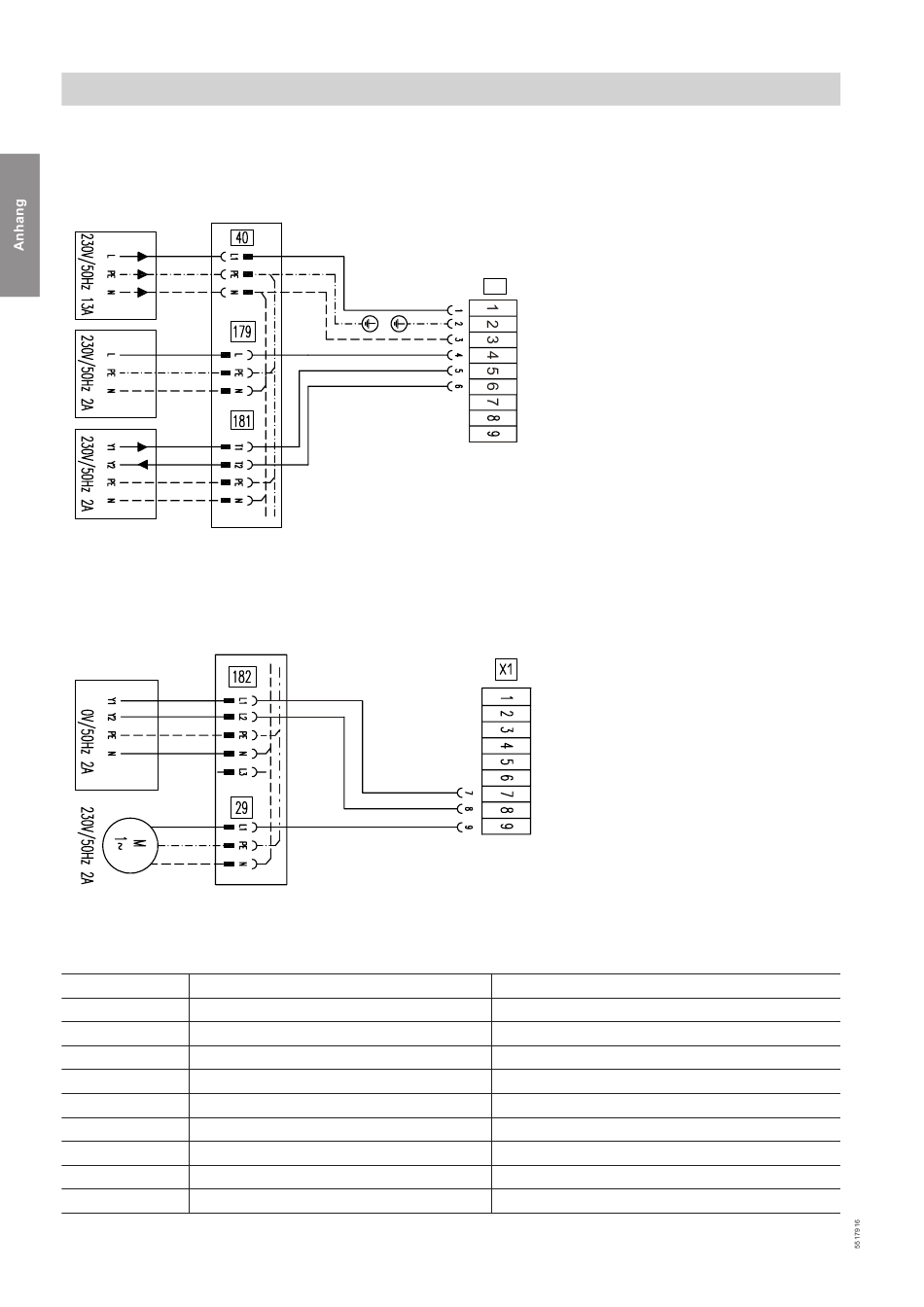

Anschluss- und Verdrahtungsschema
Stecker 230 V
(Fortsetzung)
Stecker X1
Zeichnung Belegung 1 - 6
Abb. 43
Zeichnung Belegung 7 - 9
Abb. 44
Belegung
Funktion
1
Netz L
2
Netz PE
3
Netz N
4
Hauptlast-Brenner
5
Pufferspeicher-Ventil auf
6
Pufferspeicher-Ventil zu
7
Kesselventil auf
8
Kesselventil zu
9
Kesselkreispumpe
64
X1
Zusatzinformationen
Zuleitung
(Max. Absicherung 6 A)
—
Max. 2 A (Absicherung 4 A)
Max. 0,5 A (Absicherung 4 A)
Max. 0,5 A (Absicherung 4 A)
Max. 0,5 A (Absicherung 4 A)
Max. 0,5 A (Absicherung 4 A)
Max. 2 A (Absicherung 4 A)
