Stecker X1; Funktion - Viessmann Vitoligno 250-S Montageanleitung

Stecker 230 V
(Fortsetzung)

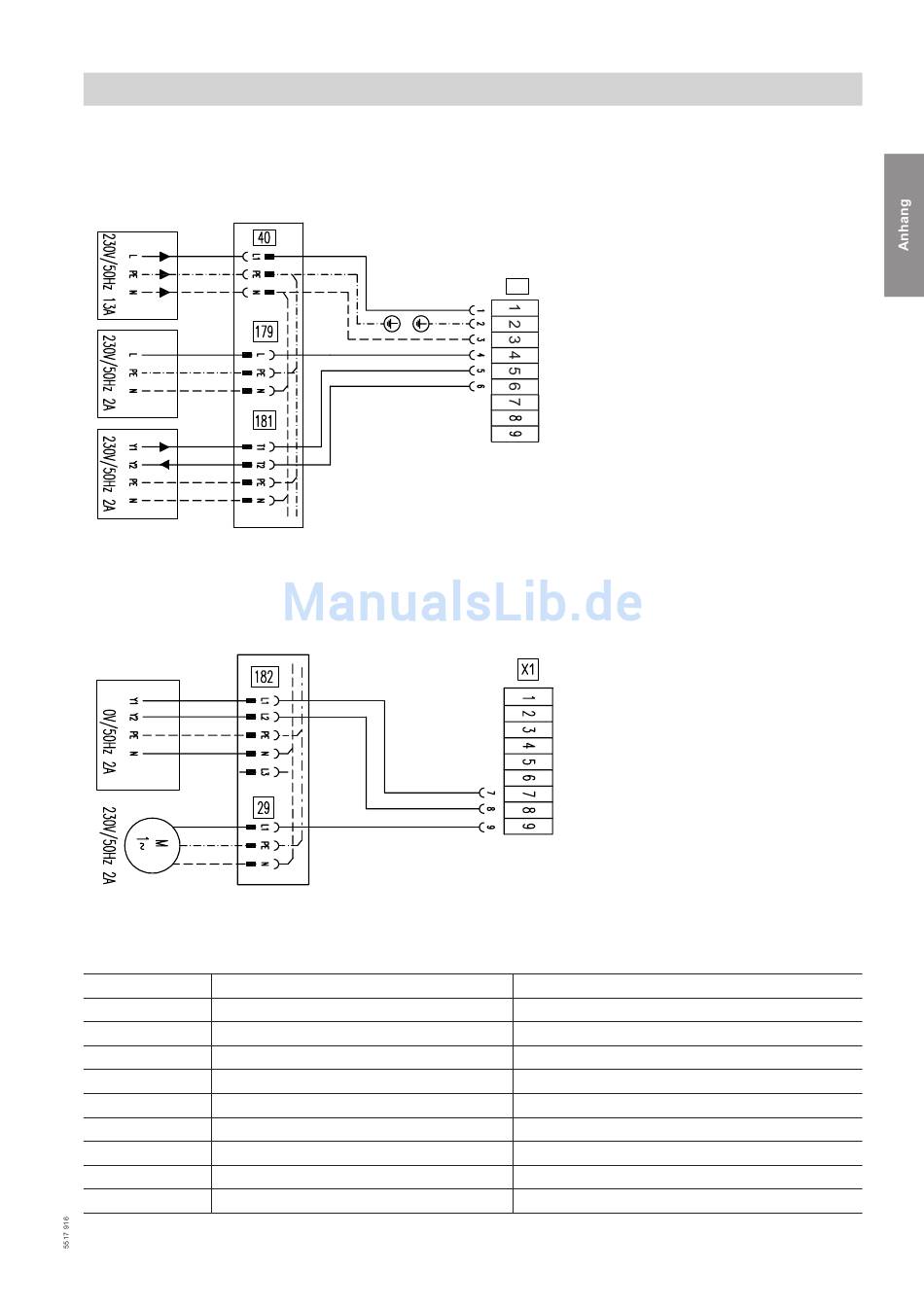

Stecker X1

Zeichnung Belegung 1 - 6
Abb. 47
Zeichnung Belegung 7 - 9
Abb. 48
Belegung

Funktion

1 Netz L
2 Netz PE
3 Netz N
4 Hauptlast-Brenner
5 Pufferspeicher-Ventil auf
6 Pufferspeicher-Ventil zu
7 Kesselventil auf
8 Kesselventil zu
9 Kesselkreispumpe
Anschluss- und Verdrahtungsschema
X1
Zusatzinformationen
Zuleitung
(Max. Absicherung 6 A)
—
Max. 2 A (Absicherung 4 A)
Max. 0,5 A (Absicherung 4 A)
Max. 0,5 A (Absicherung 4 A)
Max. 0,5 A (Absicherung 4 A)
Max. 0,5 A (Absicherung 4 A)
Max. 2 A (Absicherung 4 A)
73
