Astera LED Technology GmbH
Bedienungsanleitung für AX5 TriplePAR™
G
EWINDE AUF DER

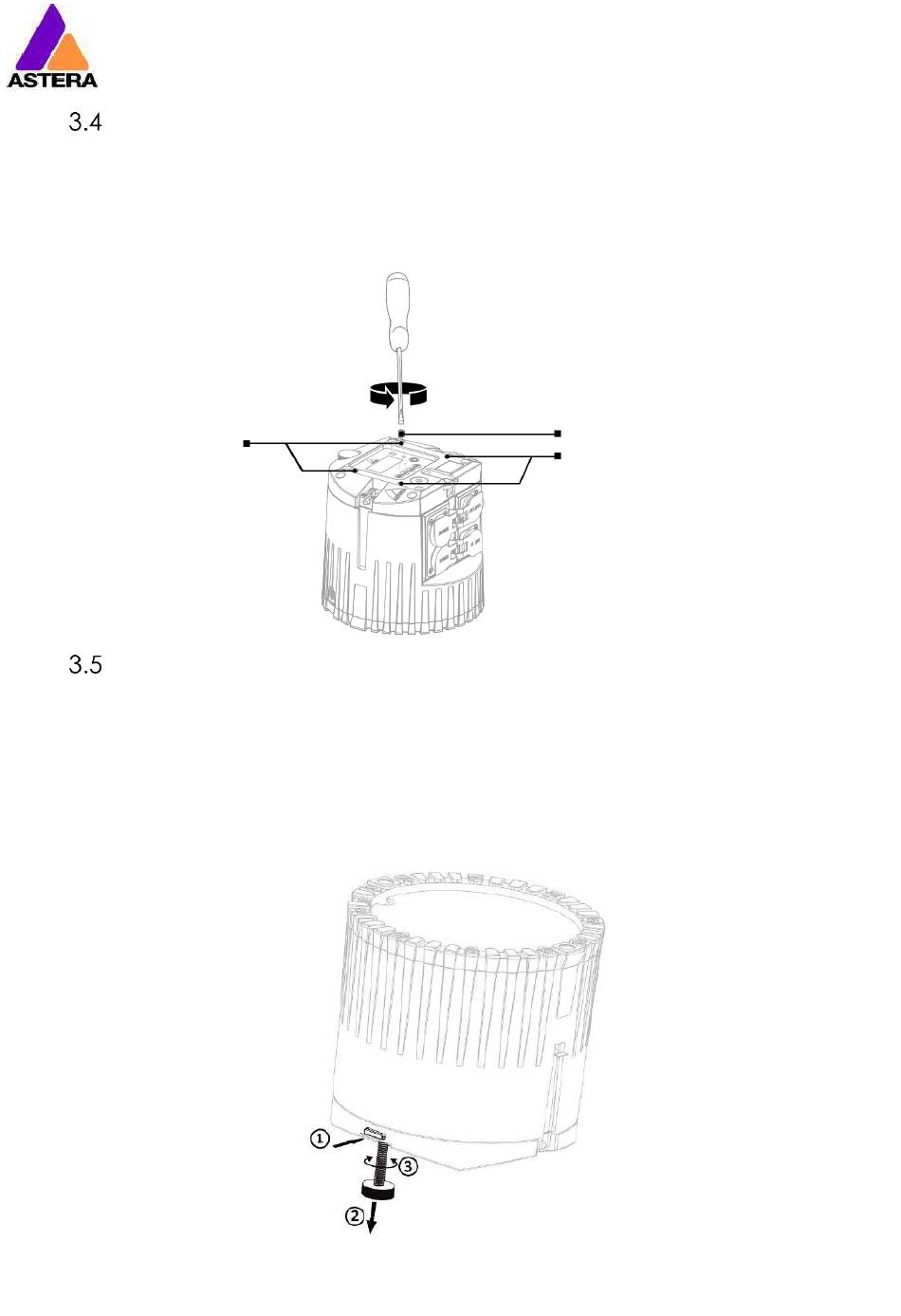

Der AX5 hat auf seiner Rückseite 4 integrierte M6 Gewindegänge mit denen er für besondere
Installationen und an selbstgebautem Zubehör angeschraubt werden kann. Die M6
Gewindegänge sind mit Bolzen zugeschraubt die mit einem Schlitzschraubenzieher entfernt
werden können.
M6 Gewindegang
K
IPPSTÄNDER
Der AX5 hat einen Kippständer eingebaut mit dem der AX5 geneigt werden kann.
SCHRITT 1:
Knopf drücken, Kippständer ist federbelastet und springt raus.
SCHRITT 2:
Kippständer anpassen während der Knopf gedrückt ist.
SCHRITT 3:
Feinabstimmung vornehmen indem der Kippständer gedreht wird.
Page | 8
R
ÜCKSEITE
M6 Bolzen
M6 Gewindegang
2018-07-18
