Astera LED Technology GmbH
Bedienungsanleitung für AX5 TriplePAR™
F
ILTER

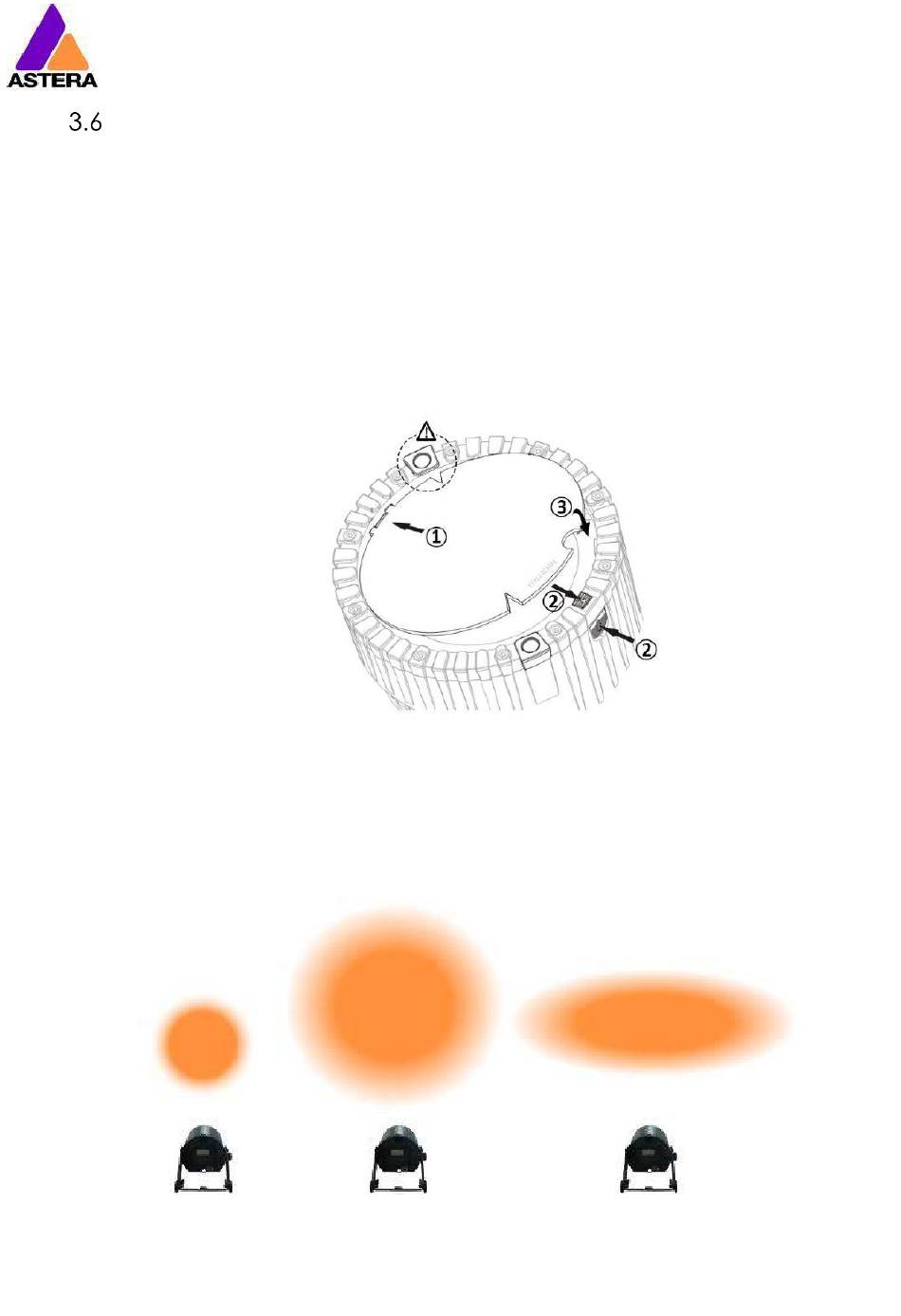

FILTER EINSETZEN

SCHRITT 1:
Filternasen in die passenden Ö ffnungen einschieben. Wird der Wallwash Filter
genutzt müssen die Kerben des Filters mit den Ladekontakten übereinstimmen,
damit der elliptische Lichtstrahl korrekt dargestellt wird.
SCHRITT 2:
Die Filterverriegelung lösen indem ihr seitliche Knopf gedrückt wird oder ihre
Oberseite nach Außen gezogen wird.
SCHRITT 3:
Den Filter kräftig nach unten drücken, dann die Filterverriegelung loslassen
damit der Filter fixiert wird.

FILTER ENTFERNEN

Filterverriegelung öffnen, Finger in den ausgeschnittenen Halbkreis setzen und Filter
herausheben.
FILTER EFFEKT
Enger Spot
13° Abstrahlwinkel
(ohne Filter)
Page | 9
Flutlicht
32° Abstrahlwinkel
(FLOOD Filter)
Elipse
17° x 46° Abstrahlwinkel
(WALLWASH Filter)
2018-07-18
