Betrachten Sie die LEDs nicht durch ein Vergrößerungsglas oder eine Linse, die das Licht bündeln könnte. Verwenden Sie nur von Astera genehmigtes Zubehör, um den Lichtstrahl zu zerstreuen oder zu verändern. Die Gehäuseoberfläche der Lampe kann sich im regulären Betrieb auf bis zu 70°...
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 Laden Sie die Lampen nur bei geöffnetem Ladekoffer. Empfohlen ist eine Ladung der Akkus bei einer Umgebungstemperatur zwischen 0° C und 35° C. Die Lampe enthält einen Lithium-Ionen Akku. Entsorgen Sie das Gerät am Ende seiner Lebenszeit nicht im Hausmüll !
Seite 7

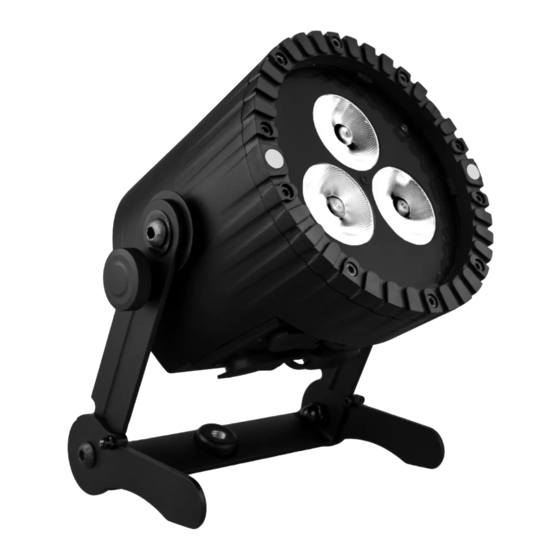

Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 TRAGEN: Der AX5 ist mit einem klappbaren Bügel ausgestattet. Hilfreich für die Lagerung, den Transport und das Aufladen ist das Einklappen der Füße in eine parallele Position. Der Griff ermöglicht das Tragen von 2 Lampen pro Hand.
Der AX5 kann mit Hilfe von Bolzen und Superclamp gehängt werden. Dafür ist im Bügel ein 3/8“ Zoll Gewinde integriert in welches Manfrotto Adapterbolzen oder der Astera Bolzen (AX1- BLT) geschraubt werden kann. Das Gewinde ist mit 2 Schrauben an den Bügel geschraubt und kann entfernt werden.
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 EWINDE AUF DER ÜCKSEITE Der AX5 hat auf seiner Rückseite 4 integrierte M6 Gewindegänge mit denen er für besondere Installationen und an selbstgebautem Zubehör angeschraubt werden kann. Die M6 Gewindegänge sind mit Bolzen zugeschraubt die mit einem Schlitzschraubenzieher entfernt werden können.
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 ILTER FILTER EINSETZEN SCHRITT 1: Filternasen in die passenden Ö ffnungen einschieben. Wird der Wallwash Filter genutzt müssen die Kerben des Filters mit den Ladekontakten übereinstimmen, damit der elliptische Lichtstrahl korrekt dargestellt wird.
Komplett entladene Akkus müssen umgehend wiederaufgeladen werden, andernfalls kann der Akku beschädigt werden. ACHTUNG: Der Akku darf nur durch ein Original Ersatzteil des Herstellers Astera ersetzt werden. 3.7.1 BEREITSCHAFTSMODUS (STANDBY) Mit der AsteraApp™ kann die Lampe in einen speziellen Bereitschaftsmodus gesetzt werden.
Verschleiß auf. ADEKOFFER Der Amptown Ladekoffer enthält eine von Astera hergestellte Ladeplatte die wiederum 8 Laderinge enthält. Um den AX5 zu laden, stellen sie den Strahler in einen weißen Ladering wobei die Polarität keine Rolle spielt. Stellen sie sicher, dass die Ladeplatte mit einem Powercon True1 Netzkabel an eine Steckdose angeschlossen ist, dann beginnt der Ladevorgang automatisch und der Ladestatus wird im Display angezeigt (siehe unten).
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 Charging… Akku wird geladen. [===== ] 50% Akku ist voll geladen. Fully Charged Die LCD Hintergrundbeleuchtung schaltet sich aus. [===========]100% Der Akku kann wegen Überhitzung nicht geladen werden. TOO HOT: 60°C...
ETRIEB ERSANDMODUS Jeder AX5 verlässt die Astera Fabrik in einem speziellen Versandmodus der im erlaubt lange Zeit gelagert werden zu kömmem ohne dem Akkupack zu schaden. Vor dem ersten Einsatz muss der AX5 an eine Stromquelle angeschlossen werden um den Versandmodus zu verlassen.
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 TEUERUNGSMÖGLICHKEITEN Die Lampe bietet verschiedene Steuerungsmöglichkeiten: Verwenden Sie die Infrarotfernbedienung (ARC1), richten sie auf die Lampe und drücken die gewünschte Funktion bzw. den gewünschten Effekt. Der Infrarotempfänger des AX5 befindet sich auf der Untersseite der Lampe (am Bedienfeld) ! Die AsteraApp™...
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 ARC1 TEUERUNG MIT DER NFRAROTFERNBEDIENUNG Die Lampe kann mit der Infrarotfernbedienung bedient werden, wenn: der Eingangswahlschalter (INPUT SELECT) auf AUTO oder REMOTE CONTROL steht (siehe Kapitel 6.12). die Lampe NICHT im DMX-Modus arbeitet.
Dann drücken Sie die Pairing-Taste an Ihrem Sender. Nach 10 Sekunden sollte die Lampe gepaart sein und den korrekten Status anzeigen (Kapitel 6.9). Wenn Sie die Lampe mit dem Astera ART3 Wireless Transmitter steuern möchten, setzen Sie die Eingangswahl auf „ART3 DMX“ (Kapitel 6.12).
SET:001 DMX:001 werden. CRMX: SIGNAL 99% Die Lampe ist verriegelt im CRMX-Modus. SET:001 DMX:001 Die Lampe ist verriegelt im Astera Drahtlos-Modus WLDMX: NO LINK SET:001 DMX:001 (Astera Wireless DMX Mode). “NOTLICHT”-Modus (Emergency Light Mode), kann aktiviert sein EMERGENCY LIGHT bei Unterbrechung des DMX-Signals oder Ausfall der...
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 PTIONEN AUPTMENÜS Das Hauptmenü erreichen Sie aus der STATUS-Anzeige durch Drücken der MENU oder der + Taste. Um im Hauptmenü zu navigieren, drücken Sie die + oder – Taste. Mit nochmaligem Drücken der MENU Taste gelangen Sie wieder zurück zur Status-Anzeige.
DMX-Signale werden ignoriert. Die Lampe kann nur über ihre INPUT SELECT XLR Buchse gesteuert werden, WIRED DMX Funksignale werden igoriert. Nur das Funk Signal von Astera INPUT SELECT ART3 Sendern (verkauft 2009- ART3 DMX 2015) wird akzeptiert, andere Quellen werden ignoriert.
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 ESTE TATISCHE ARBE ÄHLEN Um eine feste Farbe anzuzeigen, gehen Sie im Hauptmenü auf STATIC COLOR und bestätigen mit ENTER. Dadurch werden alle STANDALONE-Einstellungen auf Standardwerte zurückgesetzt und die EINGANGSWAHL „STANDALONE“ verriegelt. Diese Einstellung wird nur bis zum nächsten Einschalten beibehalten.
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 DMX E INSTELLUNGEN Eine Anzahl von DMX Profile sind Main menu: DMX Settings: verfügbar, Details dazu in DMX SETTINGS DMX TABLE Kapitel 10 Für jede der Profile kann der DMX Settings:...
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 IMMER URVEN Die Dimmer Kurve der Lampe bestimmt wie sie auf Änderungen von Intensität und anderen Werten reagiert. Außerdem eliminiert sie „ruckliges“ Dimmverhalten. Mehrere Dimmer Kurven können ausgewählt werden. Standardmäßig ist die Kurve namens...
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 DMX A (DMX FAIL) USFALL Sie können einstellen, wie die Lampe sich verhält, wenn das DMX-Signal unterbrochen ist. Die letzte Anzeige / Funktion DMX Settings: DMX FAIL wird beibehalten, auch wenn...
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 CRMX P AARUNG UFHEBEN UNPAIR CRMX Main menu: UNPAIR CRMX Einmal mit einem CRMX oder W-DMX™ Sender gepaart, muss diese Paarung erst wieder gelöscht werden, um die Lampe mit einem anderen Sender zu paaren.
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 TANDALONE Wählen Sie eine der Main menu: Standalone: vordefinierten Programme, STANDALONE PROGRAM eine Aufstellung sehen Sie weiter unten. Standalone: Einstellung des Dimmers. INTENSITY Geschwindigkeit Standalone: (Zeitspanne für einen SPEED vollständigen Durchlauf) des eingestellten Programms.
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 Gruppen-Adressen Standalone: Einstellung mit Fernbedienung GROUP ADDRESS ARC2, Informationen dazu in der Bedienungsanleitung der ARC2. 6.19.1 Vordefinierte Programme Die vordefinierten Programme erstrecken sich möglicherweise über mehrere Pixel. Um diese Effekte mit Ihren Lampen korrekt darzustellen, ist es zunächst erforderlich, die Lampen in Flow-Sets zu gruppieren und mit der AsteraApp™...
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 (AC F USFALL ETZSPANNUNG AILURE MERGENCY IGHT Die Lampe kann auf die Unterbrechung der Netzspannung auf mehrere Arten reagieren. Sobald die Netzspannung wieder anliegt, kehrt die Lampe zur normalen Funktion zurück.
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 Momentaner Ladezustand des Battery state: Akkus in Prozent. 100% Information über die Calibration: gespeicherte LED-Kalibrierung 2015-04-20-0001 der Lampe (nur für Service-Zwecke). URÜCKSETZEN INSTELLUNGEN ESET ETTINGS Setzt die Lampe auf die Main menu: ARE YOU SURE? Standardeinstellungen zurück.
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 ™ ERWENDUNG DER AMPE MIT DER STERA Die Bedientasten des AX5 erlauben lediglich die Nutzung einiger Basisfunktionen der Lampe. Um alle Funktionen und Steuerungsmöglichkeiten nutzen zu können, sollte die AsteraApp™ verwendet werden.
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 ARBE INSTELLEN Auf dem Hauptbildschirm Im Editor drücken Sie “C1”. Jetzt kann die angezeigte der AsteraApp™ drücken Farbe gewechselt werden. Sie “Statisches Rot”. “123” bietet eine Um eine Farbe den Der Editor öffnet sich.
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 RSTELLEN EINES Vor der Nutzung umfangreicherer Effekte wird die Erstellung eines Lauf-Sets empfohlen. Jede Lampe kann einem Set zugeordnet werden. Zwei Arten von Sets sind möglich: 7.4.1 SYNC-SET Alle Lampen, die einem SYNC-Set zugeordnet sind, können gemeinsam gesteuert werden und verhalten sich alle exakt gleich.
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 7.4.2 LAUF-SET In einem Lauf-Set können die Lampen ebenfalls gemeinsam gesteuert werden. Aber zusätzlich sind sie einer bestimmten Position innerhalb des Lauf-Sets zugeordnet und bilden damit eine virtuelle Lampe mit mehreren Pixeln.
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 FFEKT ECHSELN Auf dem Hauptbildschirm Setzen Sie “Überblenden” Der Effekt kann mit dem der AsteraApp™ drücken auf 0% u. “Geschwindigkeit” Einsteller oder durch die Sie “Hochzeit” (1), dann auf ca. 2 Sekunden. Jetzt darunterliegenden wählen Sie den Editor (2).
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 ÖGLICHE FFEKTE Die Effektmuster sind vorinstalliert und können durch den Nutzer nicht verändert werden. Sie sind programmiert und gespeichert in jeder Lampe. Die Parameter der einzelnen Effekte sind jedoch einstellbar. Diese Parameter können ausgewählt und eingestellt werden: Eine feste (statische) Farbe wird angezeigt.
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 ARBWECHSEL FFEKTE ETAIL Für die Darstellung von Farbwechsel Effekten wird die Erstellung eines Flow-Sets mit einem Vielfachen von 4 Positionen empfohlen. So kommt der Effekt am besten zur Geltung. Diese vier Positionen können dann beispielsweise an den vier Ecken einer Tanzfläche installiert werden.
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 AUPTBILDSCHIRM Hier zeigt jede Kachel ein Programm. Diese Kacheln können bearbeitet und frei positioniert werden. Es sind mehrere Seiten mit Kacheln verfügbar. Um eine Kachel zu löschen Während Sie eine Kachel oder zu verschieben, hinzufügen, kann eine feste...
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 ELLIGKEIT Zusätzlich zu jeder in Kapitel 7.3 erläuterten Einstellmöglichkeit für die Helligkeit der einzelnen Programme ist eine Master-Helligkeitseinstellung verfügbar („Master Brightness Control“). Sobald mehr als ein Set erstellt wurde Andernfalls ist nur ein Schieberegler und mindestens eins dieser Sets vorhanden.
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 AUFZEIT Die Lampe kann die Leistungsaufnahme so regeln, dass eine bestimmte Akkulaufzeit erreicht wird. Die Laufzeit ist immer für einen vollständig geladenen Akku berechnet. Beispiel: Wollen Sie die Lampe während einer 8-stündigen Veranstaltung einsetzen und Sie planen eine 1-stündige...
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 IEBSTAHL LARM HEFT LARM Ihre Lampe ist mit einem Diebstahlalarm ausgerüstet. Ein Bewegungssensor in der Lampe erkennt, wenn die Lampe bewegt bzw. weggenommen wird und ein akustisches Signal ertönt, um potentielle Diebe abzuschrecken.
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 HINWEIS: Um den Alarm wieder auszuschalten, muss eine AsteraApp™ mit der gleichen Funk PIN verwendet werden. Vergessen Sie Ihre Funk PIN nicht ! Andernfalls kann Ihre Lampe nicht mehr normal verwendet werden.
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 DMX E INSTELLUNGEN Um Ihre Lampe im DMX-Betrieb optimal zu nutzen, können Sie einige Einstellungen mit der AsteraApp™ vornehmen. Drücken Sie Nehmen Sie alle Ihre Lampen beginnen zu “DMX Konfiguration”. Einstellungen nach Bedarf flackern.
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 15: EFFECT MODE FIX Zwei Effekt-Modi sind verfügbar. Sie bieten eine umfangreiche Steuerung des eingebauten Farbgenerators (Standalone Engine). Einstellungen, die sonst nur im LCD-Menü einer Lampe oder der AsteraApp™ vorgenommen werden können, sind direkt verfügbar per DMX. Die beiden Effekt-Modi unterscheiden sich lediglich in der Art der Farbeinstellung der 4-Farben- Palette: entweder über RGB oder über einen einzelnen Kanal über welchen Lee Farbfilter...
Seite 52
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 0 - 63 0 - 24.7 1 Gruppe 64 - 127 25.1 - 49.8 2 Gruppen 128 - 190 50.2 - 74.5 3 Gruppen 191 - 255 74.9 - 100 4 Gruppen 0..255...
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 16: EFFECT MODE RGB KANAL WERT PROZENT FUNKTION 0..255 0 - 100 Dimmer von Pixel 1 (zu --> auf) Stroboskop 0 - 3 0 - 1.2 Zufällig Schnell Zufällig Mittel Zufällig Langsam 7 - 255 2.7 - 100...
Seite 54
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 0..255 0 - 100 Ausset Wenn Größe auf mehr als 1 Gruppe eingestellt ist werden die Pixel innerhalb des virtuellen Programms verschoben. Der Ausset Parameter verschiebt die Position innerhalb des virtuellen Programms.
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 LEE F ARBFILTER KANAL WERT PROZENT FUNKTION 0..1 0 - 0.4 Keine Funktion Rose Pink Lavender Tint Medium Bastard Amber Pale Yellow Dark Salmon Pale Amber Gold Medium Yellow Straw Tint...
Seite 56
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 40.4 Straw 40.8 Deep Amber 41.2 Orange 41.6 Primary Rot 42.0 Light Rose 42.4 English Rose 42.7 Light Salmon 43.1 Middle Rose 43.5 Dark Pink 44.3 Magenta 45.1 Peacock Blau 45.5 Medium Blau-Grün...
Seite 57
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 61.6 Pink 62.0 Deep Orange 62.4 No Colour Straw 63.1 Slate Blau 63.5 Bastard Amber 64.3 Flame Rot 64.7 Daylight Blau 66.3 Lilac Tint 66.7 Deep Lavender 67.5 Lagoon Blau 68.2 Dark Steel Blau 69.0...
Seite 58
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 84.7 Weiss Diffusion 85.1 Blau Diffusion 85.5 1/8 CT Blau 85.9 LEE Fluorescent Grün 86.3 Weiss Frost 86.7 Blau Frost 87.5 1/8 CT Orange 87.8 Daylight Blau Frost 88.2 LEE N.D. Frost 88.6...
Astera LED Technology GmbH Bedienungsanleitung für AX5 TriplePAR™ 2018-07-18 ERSIONEN 09.11.2017 Erste Version 18.07.2018 Radio Pin in Funk PIN geändert, Input Select mit neuen Bezeichnungen versehen, Numerische DMX Profile eingefügt, LEE Farbfilter Tabelle eingefügt Page | 58...
