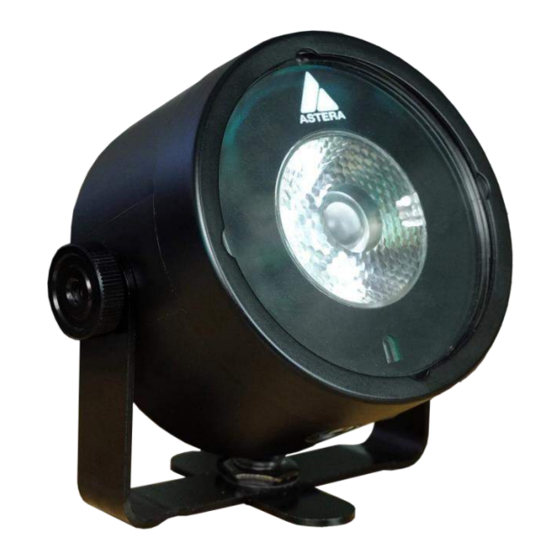

Astera AX3 LIGHTDROP Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Astera Anleitungen
  4. Scheinwerfer
  5. AX3 LightDrop
  6. Bedienungsanleitung

Astera AX3 LIGHTDROP Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für AX3 LIGHTDROP:
Inhaltsverzeichnis

Werbung

Quicklinks

AX3
LIGHTDROP™
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Astera AX3 LIGHTDROP

Inhaltszusammenfassung für Astera AX3 LIGHTDROP

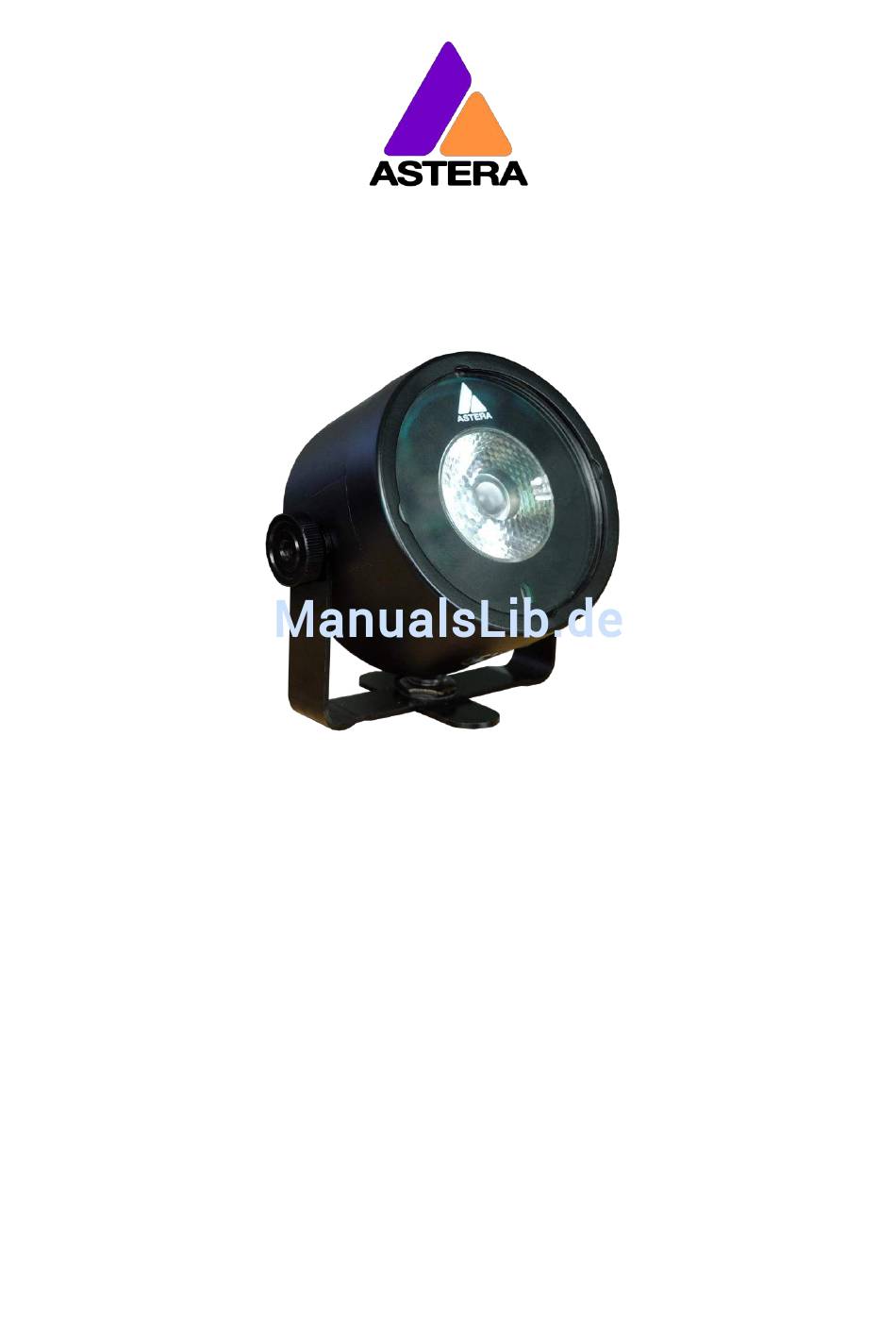

  • Seite 1 LIGHTDROP™ Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 NHALT Lieferumfang ................................4 Sicherheit und Handhabung ..........................4 EU Konformitätserklärung ..........................5 Bügel ................................5 Montagemöglichkeiten ..........................6 Akku ................................. 7 Aufladen................................. 7 Netzanschluss ..............................8 Diffusoren ............................... 8 Technische Daten ..............................9 Fehlersuche ................................
  • Seite 3 Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 LEE Farbfilter ................................43 Versionen ................................47 Seite | 2...
  • Seite 4 Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 Kontaktinformation Astera LED Technology GmbH Stahlgruberring 36 81829 München Deutschland +49 89 2155253-0 Technische Unterstützung Europa: +49 89 21552253-1 Amerika: +1 954 578 8881 Asien: +86 755 28237295 Email: service@astera-led.com ©2018, Astera LED Technology GmbH...

  • Seite 5: Lieferumfang

    Betrachten Sie die LEDs nicht durch ein Vergrößerungsglas oder eine Linse, die das Licht bündeln könnte. Verwenden Sie nur von Astera genehmigtes Zubehör, um den Lichtstrahl zu zerstreuen oder zu verändern. Die Gehäuseoberfläche der Lampe kann sich im regulären Betrieb auf bis zu 70°...

  • Seite 6: Eu Konformitätserklärung

    3.2 B ÜGEL Der AX3 Lightdrop™ ist mit einem Mehrzweckbügel ausgestattet. So kann er als Floorspot ver- wendet werden oder an einer Manfrotto Super Clamp montiert werden. Das Hauptgewinde des Bügels ist ein 3/8” (Zoll) Gewinde, hier kann z.B. ein Standard Manfrotto 037 Bolzen ver- wendet werden.

  • Seite 7: Montagemöglichkeiten

    Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 3.3 M ONTAGEMÖGLICHKEITEN Position der M4 Gewinde: Seite | 6...

  • Seite 8: Akku

    Komplett entladene Akkus müssen umgehend wiederaufgeladen werden, andernfalls kann der Akku beschädigt werden. ACHTUNG: Der Akku darf nur durch ein Original Ersatzteil des Herstellers Astera ersetzt werden. 3.4.1 BEREITSCHAFTSMODUS (STANDBY) Mit der AsteraApp™ kann die Lampe in einen speziellen Bereitschaftsmodus gesetzt werden (Kapitel 7.14).

  • Seite 9: Netzanschluss

    Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 Die Lampe ist für die Akkuladung in ausgeschaltetem Zustand ausgelegt. Wird die Lampe mit angeschlossenem Ladegerät eingeschaltet und die Gerätetemperatur liegt unter 45° C, lädt der Akku mit reduziertem Ladestrom abhängig von der gewählten Farbe und Helligkeit.

  • Seite 10: Technische Daten

    Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 ECHNISCHE ATEN Leistung: Leuchtmittel: 1 x 15W RGBW Cree LED Lichtstrom*: 390lm Beleuchtungsstärke*: 1200lx (at 2m; White 4000K) Abstrahlwinkel: 13° Eingangsspannung: 90-264V 47-63Hz / 5V 2.5A Akkulaufzeit: Bis zu 20 Stunden (stufenlos einstellbar) Drahtlosmodul: EU: 868.0-869.7 MHz...

  • Seite 11: Betrieb

    Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 ETRIEB 6.1 A RGB F RGB C STERA ARBRAUM STERA OLOR PACE Die Lampe arbeitet mit einem speziell optimierten RGB Farbraum, dem AsteraRGB color space. Damit entfällt die Notwendigkeit, jede einzelne Farbe individuell zu kontrollieren, um eine bestimmte Farbe darzustellen.

  • Seite 12: Möglichkeiten Zur Steuerung

    CRMX Sendern, als auch zu W-DMX™ G2, G3, G4 und G4S Sendern (G4 und G4S nur im 2.4 GHz Modus). Sie können auch einen Astera ART3 Wireless DMX Transmitter verwenden, um DMX Signale im UHF Frequenzband zu übertragen, empfohlen wird der CRMX-Betrieb.

  • Seite 13: Steuerung Mit Der Asteraapp

    Dann drücken Sie die Pairing-Taste an Ihrem Sender. Nach 10 Sekunden sollte die Lampe gepaart sein, ihr Status kann in der AsteraApp™ überprüft werden (Kapitel 7.1). Wenn Sie die Lampe mit dem Astera ART3 Wireless Transmitter steuern möchten, setzen Sie die Eingangswahl auf „Astera wireless DMX“.

  • Seite 14: Bedientasten

    Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 6.6 B EDIENTASTEN Die Lampe hat 2 Bedientasten. Die Tasten arbeiten parallel bzw. gleichberechtigt, so dass der Benutzer sie nach Wahl verwenden kann. Tastendruck Funktion Drücken Sie 1 x kurz, um den Status anzuzeigen.

  • Seite 15: Statusanzeige

    Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 6.7 S TATUSANZEIGE Die Haupt-LED der Lampe wird zweifach genutzt, um den Status des Akkus anzuzeigen. 6.7.1 In ausgeschaltetem Zustand Wenn die Lampe mit dem Ladegerät verbunden ist, zeigt die Haupt-LED entweder den Ladezustand des Akkus an oder ist dunkel, um anzuzeigen, dass der Ladevorgang abgeschlossen und der Akku vollständig aufgeladen ist.

  • Seite 16: Vorinstallierte Farben

    Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 6.8 B ) / F ODUS ESTE ARBE NZEIGEN TATIC OLOR Im Blau-Modus blinkt die Lampe blau (schnelles Blinken). Diesen Modus verwenden Sie, um:  die Lampe mit der AsteraApp™ zu paaren.

  • Seite 17: Bestätigen Durch Tastendruck (In Der Asteraapp™)

    Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 6.9 B ™) ESTÄTIGEN DURCH ASTENDRUCK IN DER STERA Während verschiedener Funktionen, z.B. DMX-Einstellungen oder Erstellung eines Sets, fordert Sie die AsteraApp™ auf, die Eingabe an der Lampe durch Betätigung einer Bedientaste zu bestätigen („Tap a Light“).

  • Seite 18: Leistungsfähige Lichtsteuerung

    Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 7.2 L EISTUNGSFÄHIGE ICHTSTEUERUNG Ihre Lampe verfügt über einen eingebauten Effektgenerator (Standalone Engine). Sie kann feste Farben oder eine Reihe vorinstallierter Effekte mit einer durch den Kunden anpassbaren Farbpalette anzeigen. Mit der AsteraApp™ können diese Effekte erstellt und durch den eingebauten UHF-Empfänger zur Lampe übertragen werden.

  • Seite 19: Erstellen Eines Sets

    Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 7.4 E RSTELLEN EINES Vor der Nutzung umfangreicherer Effekte wird die Erstellung eines Lauf-Sets empfohlen. Jede Lampe kann einem Set zugeordnet werden. Zwei Arten von Sets sind möglich: 7.4.1 SYNC SET Alle Lampen, die einem SYNC-Set zugeordnet sind, können gemeinsam ge-...

  • Seite 20: Lampen Gezielt Ansprechen

    Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 7.4.2 LAUF-SET In einem Lauf-Set können die Lampen ebenfalls gemeinsam gesteuert werden. Aber zusätzlich sind sie einer bestimmten Position innerhalb des Lauf-Sets zugeordnet und bilden damit eine virtuelle Lampe mit mehreren Pixeln.

  • Seite 21: Effekt Wechseln

    Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 7.6 E FFEKT ECHSELN Auf dem Hauptbildschirm Setzen Sie “Überblenden” Der Effekt kann mit dem der AsteraApp™ drücken auf 0% und “Geschwindig- Einsteller oder durch die Sie “Hochzeit” (1), dann keit” auf ca. 2 Sekunden.

  • Seite 22: Mögliche Effekte

    Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 7.7 M ÖGLICHE FFEKTE Die Effektmuster sind vorinstalliert und können durch den Nutzer nicht verändert werden. Sie sind programmiert und gespeichert in jeder Lampe. Die Parameter der einzelnen Effekte sind jedoch einstellbar.

  • Seite 23: Farbwechsel Effekte Im Detail

    Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 7.8 F ARBWECHSEL FFEKTE ETAIL Für die Darstellung von Farbwechsel Effekten wird die Erstellung eines Flow-Sets mit einem Vielfachen von 4 Positionen empfohlen. So kommt der Effekt am besten zur Geltung. Diese vier Positionen können dann beispielsweise an den vier Ecken einer Tanzfläche installiert...

  • Seite 24: Der Hauptbildschirm

    Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 7.9 D AUPTBILDSCHIRM Hier zeigt jede Kachel ein Programm. Diese Kacheln können bearbeitet und frei positioniert werden. Es sind mehrere Seiten mit Kacheln verfügbar. Um eine Kachel zu löschen Während Sie eine Kachel oder zu verschieben, hinzufügen, kann eine feste...

  • Seite 25: Helligkeit

    Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 7.10 H ELLIGKEIT Zusätzlich zu jeder in Kapitel 7.6 erläuterten Einstellmöglichkeit für die Helligkeit der einzelnen Programme ist eine Master-Helligkeitseinstellung verfügbar („Master Brightness Control“). Sobald mehr als ein Set erstellt wurde...

  • Seite 26: Laufzeit

    Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 7.11 L AUFZEIT Die Lampe kann die Leistungsaufnahme so regeln, dass eine be- stimmte Akkulaufzeit erreicht wird. Die Laufzeit ist immer für einen vollständig geladenen Akku berechnet. Beispiel: Wollen Sie die Lampe während einer 8-stündigen Veranstal- tung einsetzen und Sie planen eine 1-stündige Aufbauphase,...

  • Seite 27: Diebstahlalarm (Theft Alarm)

    Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 7.12 D IEBSTAHLALARM HEFT LARM Ihre Lampe ist mit einem Diebstahlalarm ausgerüstet. Ein Bewegungssensor in der Lampe erkennt, wenn die Lampe bewegt bzw. weggenommen wird und ein akustisches Signal ertönt, um potentielle Diebe abzuschrecken.
  • Seite 28 Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 HINWEIS: Um den Alarm wieder auszuschalten, muss eine AsteraApp™ mit der gleichen Funk PIN ver- wendet werden. Vergessen Sie Ihre Funk PIN nicht ! Andernfalls kann Ihre Lampe nicht mehr normal verwendet werden.

  • Seite 29: Bereitschaftsmodus (Standby) Ein-U. Ausschalten

    Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 7.14 B EREITSCHAFTSMODUS TANDBY USSCHALTEN Der Bereitschaftsmodus ist vorgesehen für die Nutzung zwischen dem Lampen-Setup und der Veranstaltung (siehe Kapitel 3.4.1). Nachdem das Setup abgeschlossen ist, können alle Lam- pen in den Bereitschaftsmodus versetzt werden und bei Beginn der Veranstaltung wieder starten.

  • Seite 30: Dmx Einstellungen

    Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 7.15 DMX E INSTELLUNGEN Um Ihre Lampe im DMX-Betrieb optimal zu nutzen, können Sie einige Einstellungen mit der AsteraApp™ vornehmen. Drücken Sie Nehmen Sie alle Einstellun- Ihre Lampen beginnen zu “DMX Konfiguration”.

  • Seite 31: Eingangswahl (Input Select)

    Die Lampe kann mit der App Control AsteraApp™ gesteuert werden, aber DMX-Signale werden igno- riert. Nur das Funk Signal von Astera ART3 DMX ART3 Sendern (verkauft 2009- 2015) wird akzeptiert, alle ande- ren Quellen werden ignoriert. Nur CRMX/W-DMX (drahtloses...

  • Seite 32: Dmx Kanalzuordnung

    Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 7.15.4 DMX Profile Verschiedene DMX Profile können ausgewählt werden. Zum Programmieren finden sie in Kapitel 8 eine ausgiebige Liste. 7.15.5 Stroboskop Jede der Tabellen enthält einen optional einen Stroboskop Kanal. Dieser kann ausgeschaltet werden, als einzelner Kanal alle Pixel steuern oder (wenn die Pixeltube als 4 oder 16 Pixel defi- niert ist) als Multi-Strobo eingestellt werden wobei für jeden Pixel 1 seperater Stroboskop Kanal...
  • Seite 33 Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 7.15.7 Dimmer Kurven Die Dimmer Kurve der Lampe bestimmt wie sie auf Änderungen von Intensität und anderen Werten reagiert. Außerdem eliminiert sie „ruckliges“ Dimmverhalten. Mehrere Dimmer Kurven können ausgewählt werden. Standardmäßig ist die Kurve namens...

  • Seite 34: Dmx Profile

    Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 8 DMX P ROFILE 1: RGB (PIXELS = 1; STROSKOP = AUS) KANAL WERT PROZENT FUNKTION 0 - 255 0 - 100 Intensität Rot (0% --> 100%) 0 - 255 0 - 100 Intensität Grün (0% -->...

  • Seite 35: 5: Dim Rgbw (Pixel = 1; Stroskop = Aus)

    Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 5: DIM RGBW (PIXEL = 1; STROSKOP = AUS) KANAL WERT PROZENT FUNKTION 0 - 255 0 - 100 Dimmer (zu --> auf) 0 - 255 0 - 100 Intensität Rot (0% --> 100%)

  • Seite 36: 8: Rgbs (Pixel = 1; Stroboskop = Einzeln)

    Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 8: RGBS (PIXEL = 1; STROBOSKOP = EINZELN) KANAL WERT PROZENT FUNKTION 0 - 255 0 - 100 Intensität Rot (0% --> 100%) 0 - 255 0 - 100 Intensität Grün (0% --> 100%)

  • Seite 37: 11: Dim Rgbs (Pixel = 1; Stroboskop = Einzeln)

    Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 11: DIM RGBS (PIXEL = 1; STROBOSKOP = EINZELN) KANAL WERT PROZENT FUNKTION 0 - 255 0 - 100 Dimmer (zu --> auf) 0 - 255 0 - 100 Intensität Rot (0% --> 100%)

  • Seite 38: 14: Rgb Cct Dim Ind S (Pixel = 1; Stroboskop = Einzeln)

    Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 14: RGB CCT DIM IND S (PIXEL = 1; STROBOSKOP = EINZELN) KANAL WERT PROZENT FUNKTION 0 - 255 0 - 100 Intensität Rot (0% --> 100%) 0 - 255 0 - 100 Intensität Grün (0% -->...

  • Seite 39: 15: Effect Mode Fix

    Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 15: EFFECT MODE FIX Zwei Effekt-Modi sind verfügbar. Sie bieten eine umfangreiche Steuerung des eingebauten Farbgenerators (Standalone Engine). Einstellungen, die sonst nur im LCD-Menü einer Lampe oder der AsteraApp™ vorgenommen werden können, sind direkt verfügbar per DMX. Die beiden Effekt-Modi unterscheiden sich lediglich in der Art der Farbeinstellung der 4-Farben- Palette: entweder über RGB oder über einen einzelnen Kanal über welchen Lee Farbfilter aus-...
  • Seite 40 Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 0 - 63 0 - 24.7 1 Gruppe 64 - 127 25.1 - 49.8 2 Gruppen 128 - 190 50.2 - 74.5 3 Gruppen 191 - 255 74.9 - 100 4 Gruppen 0..255...

  • Seite 41: 16: Effect Mode Rgb

    Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 16: EFFECT MODE RGB KANAL WERT PROZENT FUNKTION 0..255 0 - 100 Dimmer von Pixel 1 (zu --> auf) Stroboskop 0 - 3 0 - 1.2 Zufällig Schnell Zufällig Mittel Zufällig Langsam 7 - 255 2.7 - 100...
  • Seite 42 Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 0..255 0 - 100 Ausset Wenn Größe auf mehr als 1 Gruppe eingestellt ist wer- den die Pixel innerhalb des virtuellen Programms verschoben. Der Ausset Parameter verschiebt die Posi- tion innerhalb des virtuellen Programms.
  • Seite 43 Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 LEE F ARBFILTER KANAL WERT PROZENT FUNKTION 0..1 0 - 0.4 Keine Funktion Rose Pink Lavender Tint Medium Bastard Amber Pale Yellow Dark Salmon Pale Amber Gold Medium Yellow Straw Tint...
  • Seite 44 Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 40.4 Straw 40.8 Deep Amber 41.2 Orange 41.6 Primary Rot 42.0 Light Rose 42.4 English Rose 42.7 Light Salmon 43.1 Middle Rose 43.5 Dark Pink 44.3 Magenta 45.1 Peacock Blau 45.5 Medium Blau-Grün...
  • Seite 45 Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 61.6 Pink 62.0 Deep Orange 62.4 No Colour Straw 63.1 Slate Blau 63.5 Bastard Amber 64.3 Flame Rot 64.7 Daylight Blau 66.3 Lilac Tint 66.7 Deep Lavender 67.5 Lagoon Blau 68.2 Dark Steel Blau 69.0...
  • Seite 46 Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 84.7 Weiss Diffusion 85.1 Blau Diffusion 85.5 1/8 CT Blau 85.9 LEE Fluorescent Grün 86.3 Weiss Frost 86.7 Blau Frost 87.5 1/8 CT Orange 87.8 Daylight Blau Frost 88.2 LEE N.D. Frost 88.6...
  • Seite 47 Astera LED Technology GmbH Bedienungsanleitung für AX3 Lightdrop™ 2018-07-18 ERSIONEN 07.05.2015 Erste Version 11.06.2017 Dimmer Kurven angefügt 17.07.2018 Radio Pin in Funk PIN geändert, Input Select mit neuen Bezeichnungen versehen, Adressierung über Taster eingefügt, Numerische DMX Profile eingefügt Seite | 46...
