Hinweise
• Controller geschützt vor direktem Sonnenlicht, Spritzwasser und starken Erschütterungen installieren.
• Den Montagesattel für die Leitungsinstallation der Elektrode nach dem Poolfilter installieren. Der Montagesattel muss inner-
halb einer Entfernung von 2 m zum
• Anschluss von Durchflussmesser, Alarmrelais oder analogen Ausgängen vor der Wandmontage des Geräts oder der Montage-
platte vornehmen, da hierzu der Zugang zur Rückseite des Geräts erforderlich ist.
• Für eine optimale Messung Durchflussrate so konstant wie möglich halten.
• Die zur Kontrolle des BL121
• Für genaue Messungen Elektrode vor der Installation kalibrieren (s. Seite 27).

INSTALLATIONSSCHRITTE

1. Für genaue Messungen Elektrode vor der Installation kalibrieren (siehe Seite 27).
2. Säure- und Chlorbehälter installieren und Füllstand kontrollieren.
3. Kabel für die optionalen Anschlüsse von Füllstandssensoren oder Durchflussmesser durch die Kabelverschraubungen
führen und an die digitalen Eingänge im im Anschlusspanel anschließen (siehe Seite 7).
4. Kabel für die optionalen Anschlüsse an analoge Ausgänge durch die Kabelverschraubungen führen und anschließen
(siehe Seite 7)
5. Durchflusszelle, Ventile und Elektrode montieren (nur bei BL121-20, Durchflusszelleninstallation, s. Seiten 10-13)
oder
6. Leitungsmontagesattel und Elektrode montieren (nur bei BL121-10, Leitungsinstallation, siehe Seiten 14-17).
7. Ansaugschläuche, -filter und Injektoren montieren (siehe Seiten 16, 18).
8. Dosierschläuche zwischen Pumpenausgängen und Injektoren montieren (siehe Seite 18).
GEFAHR DURCH ELEKTRISCHEN STROM
• Vor allen Arbeiten am Gerät immer den Netzstecker ziehen.
• Das große Fach an der Geräterückseite nicht öffnen. Alle vom Benutzer zu verwendenden Anschlüsse sind
über das Anschlusspanel zugänglich.
BL121 Controller installiert werden.
entnommene Badewasserprobe sollte repräsentativ für den gesamten Wasserkörper des Pools sein.

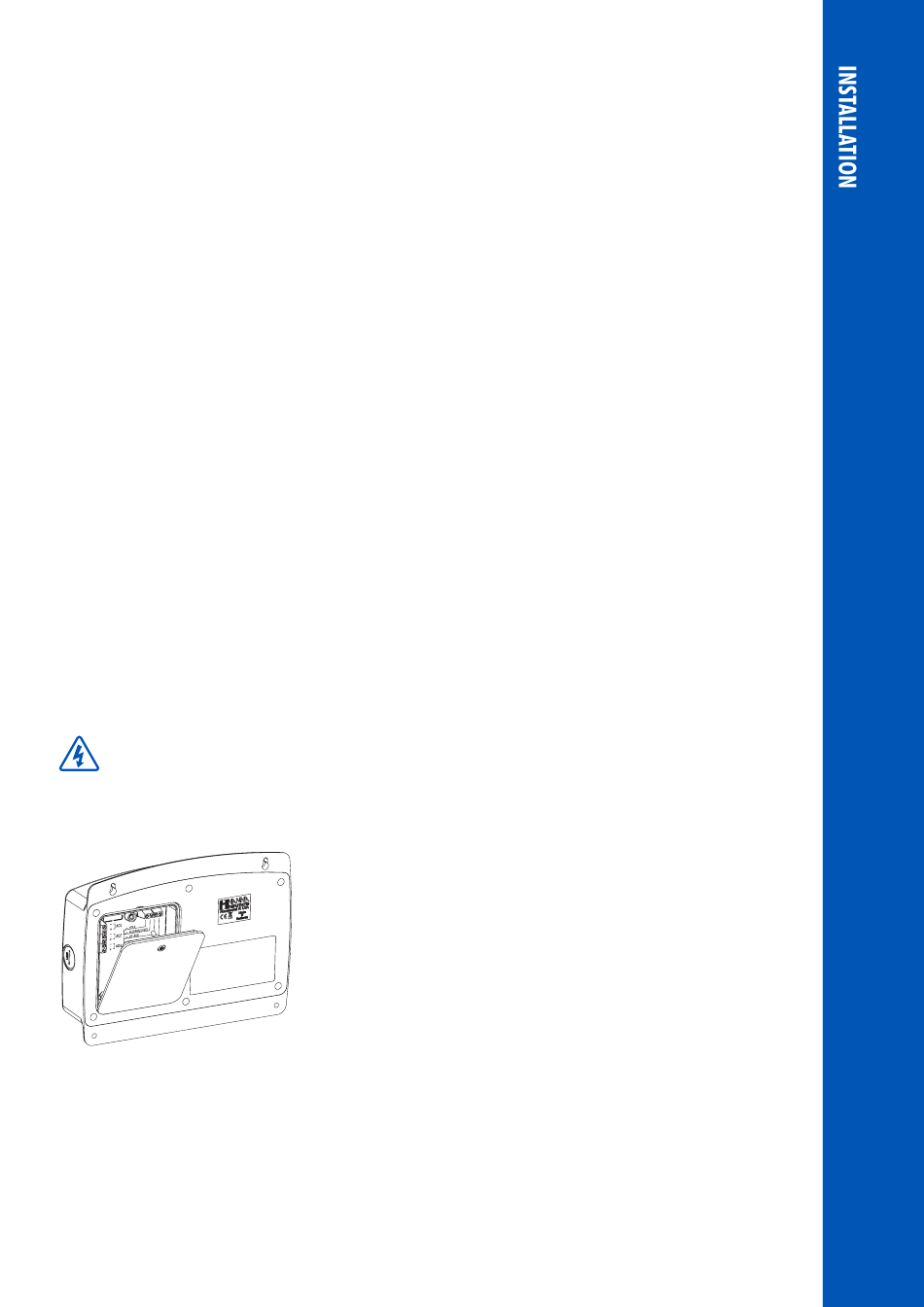

Zum Öffnen des Anschlusspanels die Schraube mit einem Schraubendreher lösen und
entfernen. Die Abdeckung des Anschlusspanels entfernen.
Zum Schließen das untere Ende der Abdeckung ins Fach einlegen, Abdeckung schließen
und mit der Schraube befestigen.
