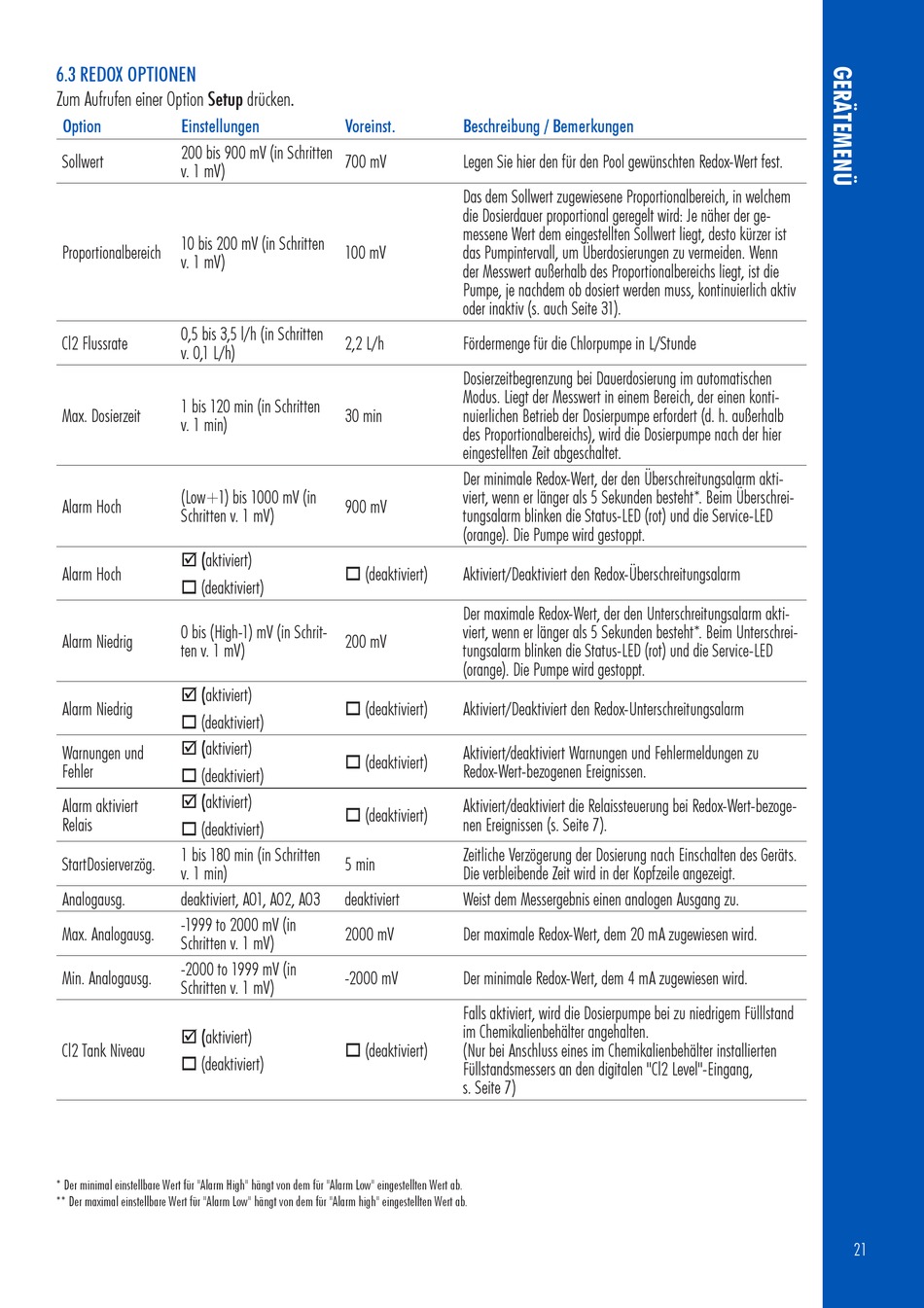

6.3 REDOX OPTIONEN
Zum Aufrufen einer Option Setup drücken.
Option Einstellungen
200 bis 900 mV (in Schritten
Sollwert
v. 1 mV)
10 bis 200 mV (in Schritten
Proportionalbereich
v. 1 mV)
0,5 bis 3,5 l/h (in Schritten
Cl2 Flussrate
v. 0,1 L/h)
1 bis 120 min (in Schritten
Max. Dosierzeit
v. 1 min)
(Low+1) bis 1000 mV (in
Alarm Hoch
Schritten v. 1 mV)
 (aktiviert)
Alarm Hoch
 (deaktiviert)
0 bis (High-1) mV (in Schrit-
Alarm Niedrig
ten v. 1 mV)
 (aktiviert)
Alarm Niedrig
 (deaktiviert)
 (aktiviert)
Warnungen und
Fehler
 (deaktiviert)
 (aktiviert)
Alarm aktiviert
Relais
 (deaktiviert)
1 bis 180 min (in Schritten
StartDosierverzög.
v. 1 min)
Analogausg. deaktiviert, AO1, AO2, AO3
-1999 to 2000 mV (in
Max. Analogausg.
Schritten v. 1 mV)
-2000 to 1999 mV (in
Min. Analogausg.
Schritten v. 1 mV)
 (aktiviert)
Cl2 Tank Niveau
 (deaktiviert)
* Der minimal einstellbare Wert für "Alarm High" hängt von dem für "Alarm Low" eingestellten Wert ab.
** Der maximal einstellbare Wert für "Alarm Low" hängt von dem für "Alarm high" eingestellten Wert ab.
Voreinst. Beschreibung / Bemerkungen
700 mV Legen Sie hier den für den Pool gewünschten Redox-Wert fest.
Das dem Sollwert zugewiesene Proportionalbereich, in welchem
die Dosierdauer proportional geregelt wird: Je näher der ge-
messene Wert dem eingestellten Sollwert liegt, desto kürzer ist
100 mV das Pumpintervall, um Überdosierungen zu vermeiden. Wenn
der Messwert außerhalb des Proportionalbereichs liegt, ist die
Pumpe, je nachdem ob dosiert werden muss, kontinuierlich aktiv
oder inaktiv (s. auch Seite 31).
2,2 L/h Fördermenge für die Chlorpumpe in L/Stunde
Dosierzeitbegrenzung bei Dauerdosierung im automatischen
Modus. Liegt der Messwert in einem Bereich, der einen konti-
30 min nuierlichen Betrieb der Dosierpumpe erfordert (d. h. außerhalb
des Proportionalbereichs), wird die Dosierpumpe nach der hier
eingestellten Zeit abgeschaltet.
Der minimale Redox-Wert, der den Überschreitungsalarm akti-
viert, wenn er länger als 5 Sekunden besteht*. Beim Überschrei-
900 mV
tungsalarm blinken die Status-LED (rot) und die Service-LED
(orange). Die Pumpe wird gestoppt.
 (deaktiviert) Aktiviert/Deaktiviert den Redox-Überschreitungsalarm
Der maximale Redox-Wert, der den Unterschreitungsalarm akti-
viert, wenn er länger als 5 Sekunden besteht*. Beim Unterschrei-
200 mV
tungsalarm blinken die Status-LED (rot) und die Service-LED
(orange). Die Pumpe wird gestoppt.
 (deaktiviert) Aktiviert/Deaktiviert den Redox-Unterschreitungsalarm
Aktiviert/deaktiviert Warnungen und Fehlermeldungen zu
 (deaktiviert)
Redox-Wert-bezogenen Ereignissen.
Aktiviert/deaktiviert die Relaissteuerung bei Redox-Wert-bezoge-
 (deaktiviert)
nen Ereignissen (s. Seite 7).
Zeitliche Verzögerung der Dosierung nach Einschalten des Geräts.
5 min
Die verbleibende Zeit wird in der Kopfzeile angezeigt.
deaktiviert Weist dem Messergebnis einen analogen Ausgang zu.
2000 mV Der maximale Redox-Wert, dem 20 mA zugewiesen wird.
-2000 mV Der minimale Redox-Wert, dem 4 mA zugewiesen wird.
Falls aktiviert, wird die Dosierpumpe bei zu niedrigem Fülllstand
im Chemikalienbehälter angehalten.
 (deaktiviert) (Nur bei Anschluss eines im Chemikalienbehälter installierten
Füllstandsmessers an den digitalen "Cl2 Level"-Eingang,
s. Seite 7)
