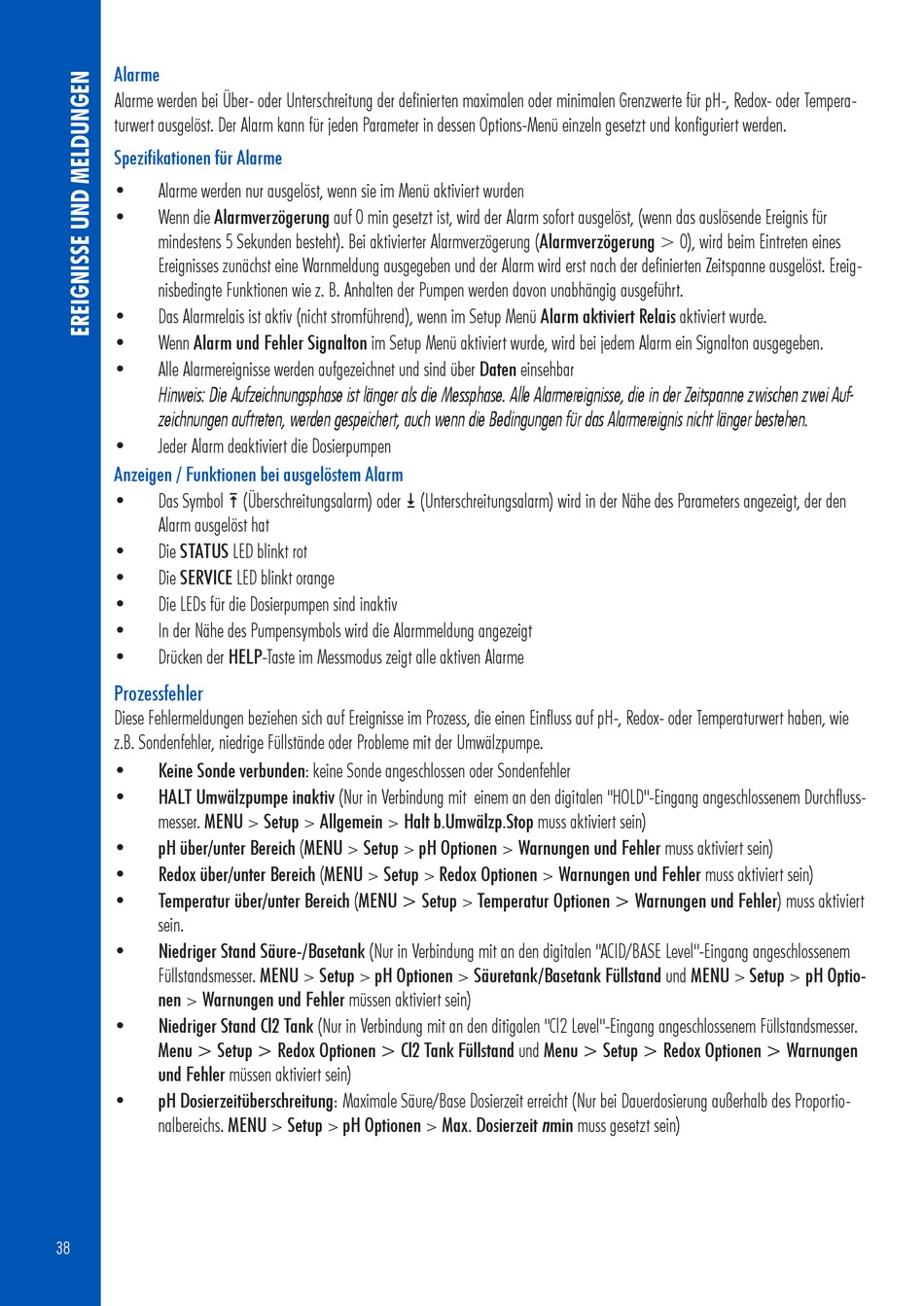

Alarme
Alarme werden bei Über- oder Unterschreitung der definierten maximalen oder minimalen Grenzwerte für pH-, Redox- oder Tempera-
turwert ausgelöst. Der Alarm kann für jeden Parameter in dessen Options-Menü einzeln gesetzt und konfiguriert werden.
Spezifikationen für Alarme
• Alarme werden nur ausgelöst, wenn sie im Menü aktiviert wurden
• Wenn die Alarmverzögerung auf 0 min gesetzt ist, wird der Alarm sofort ausgelöst, (wenn das auslösende Ereignis für
mindestens 5 Sekunden besteht). Bei aktivierter Alarmverzögerung (Alarmverzögerung > 0), wird beim Eintreten eines
Ereignisses zunächst eine Warnmeldung ausgegeben und der Alarm wird erst nach der definierten Zeitspanne ausgelöst. Ereig-
nisbedingte Funktionen wie z. B. Anhalten der Pumpen werden davon unabhängig ausgeführt.
• Das Alarmrelais ist aktiv (nicht stromführend), wenn im Setup Menü Alarm aktiviert Relais aktiviert wurde.
• Wenn Alarm und Fehler Signalton im Setup Menü aktiviert wurde, wird bei jedem Alarm ein Signalton ausgegeben.
• Alle Alarmereignisse werden aufgezeichnet und sind über Daten einsehbar
Hinweis: Die Aufzeichnungsphase ist länger als die Messphase. Alle Alarmereignisse, die in der Zeitspanne zwischen zwei Auf-
zeichnungen auftreten, werden gespeichert, auch wenn die Bedingungen für das Alarmereignis nicht länger bestehen.
• Jeder Alarm deaktiviert die Dosierpumpen
Anzeigen / Funktionen bei ausgelöstem Alarm
• Das Symbol  (Überschreitungsalarm) oder  (Unterschreitungsalarm) wird in der Nähe des Parameters angezeigt, der den
Alarm ausgelöst hat
• Die STATUS LED blinkt rot
• Die SERVICE LED blinkt orange
• Die LEDs für die Dosierpumpen sind inaktiv
• In der Nähe des Pumpensymbols wird die Alarmmeldung angezeigt
• Drücken der HELP-Taste im Messmodus zeigt alle aktiven Alarme
Prozessfehler
Diese Fehlermeldungen beziehen sich auf Ereignisse im Prozess, die einen Einfluss auf pH-, Redox- oder Temperaturwert haben, wie
z.B. Sondenfehler, niedrige Füllstände oder Probleme mit der Umwälzpumpe.
• Keine Sonde verbunden: keine Sonde angeschlossen oder Sondenfehler
• HALT Umwälzpumpe inaktiv (Nur in Verbindung mit einem an den digitalen "HOLD"-Eingang angeschlossenem Durchfluss-
messer. MENU
• pH über/unter Bereich (MENU
• Redox über/unter Bereich (MENU
• Temperatur über/unter Bereich (MENU > Setup
sein.
• Niedriger Stand Säure-/Basetank (Nur in Verbindung mit an den digitalen "ACID/BASE Level"-Eingang angeschlossenem
Füllstandsmesser. MENU
nen Warnungen und Fehler müssen aktiviert sein)
>
• Niedriger Stand Cl2 Tank (Nur in Verbindung mit an den ditigalen "Cl2 Level"-Eingang angeschlossenem Füllstandsmesser.
Menu > Setup > Redox Optionen > Cl2 Tank Füllstand und Menu > Setup > Redox Optionen > Warnungen
und Fehler müssen aktiviert sein)
• pH Dosierzeitüberschreitung: Maximale Säure/Base Dosierzeit erreicht (Nur bei Dauerdosierung außerhalb des Proportio-
nalbereichs. MENU
38
Setup Allgemein Halt b.Umwälzp.Stop muss aktiviert sein)
> > >
Setup pH Optionen
> >
Setup
>
Setup pH Optionen
> >
Setup pH Optionen
> >
Warnungen und Fehler muss aktiviert sein)
>
Redox Optionen Warnungen und Fehler muss aktiviert sein)
> >
Temperatur Optionen > Warnungen und Fehler) muss aktiviert
>
Säuretank/Basetank Füllstand und MENU
>
Max. Dosierzeit nmin muss gesetzt sein)
>
Setup pH Optio-
> >
