4. FUNKTIONSBESCHREIBUNG

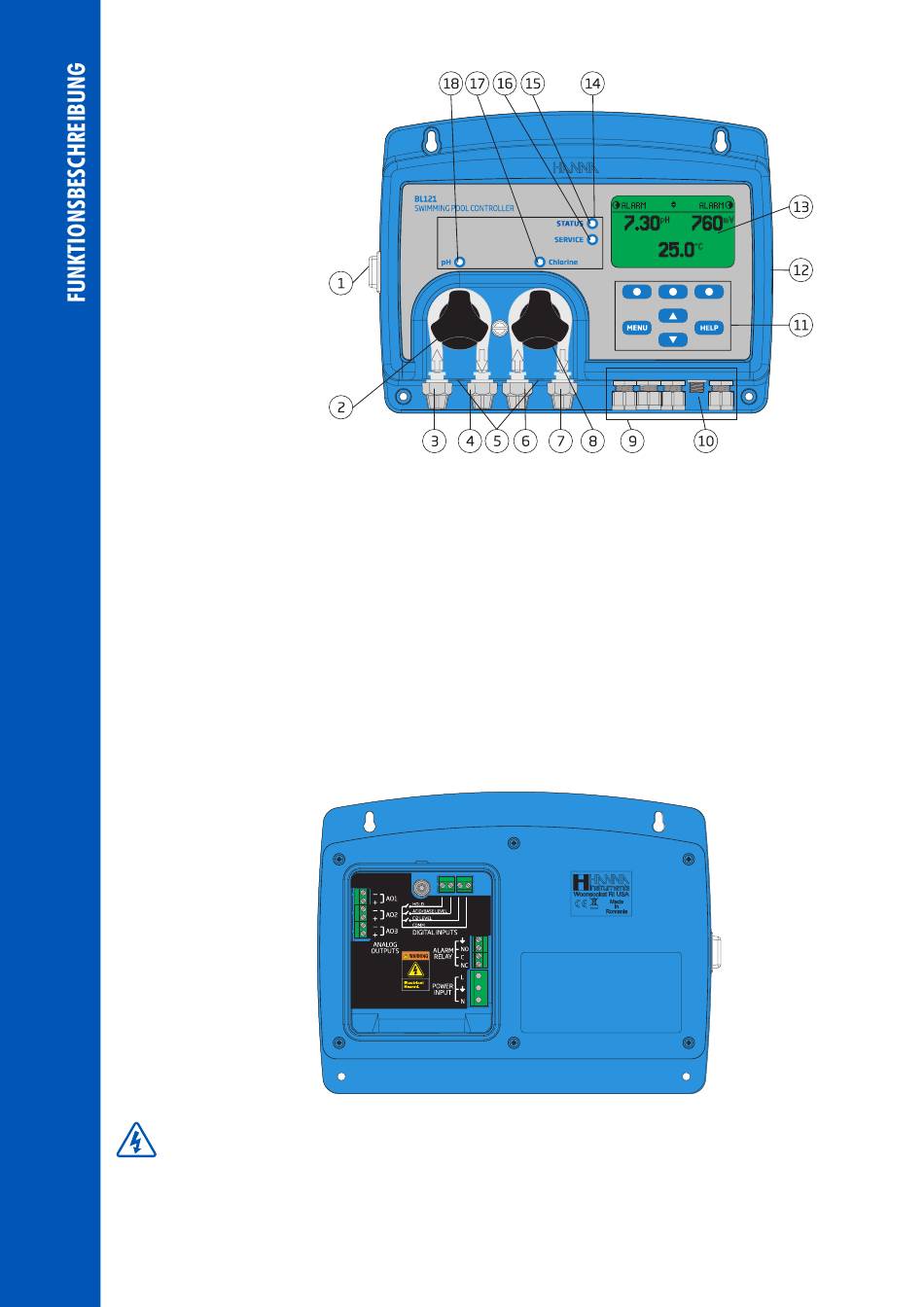

4.1 FRONTANSICHT

4.2 RÜCKANSICHT
GEFAHR DURCH ELEKTRISCHEN STROM
• Vor allen Arbeiten am Gerät immer den Netzstecker ziehen.
• Das Fach an der Geräterückseite nicht öffnen. Alle vom Benutzer zu verwendenden Anschlüsse sind über das
Anschlusspanel zugänglich.
6
(1) Netzschalter
(2) Dosierpumpe für Säure
(3) Zufluss Säure
(4) Abfluss Säure
(5) Leckage-Abflusslöcher
(6) Zufluss Chlor
(7) Abfluss Chlor
(8) Dosierpumpe für Chlor
(9) Kabelverschraubungen
(10) Elektrodenanschluss
für HI1036-1802
(11) Tastatur
(12) USB-Port (Host)
(13) LCD
(14) Leuchtdiodenbereich
(15) Leuchtdiode für den Gerätestatus
(16) Leuchtdiode für den Wartungsstatus
(17) Leuchtdiode für den Status der
Chlor-Dosierpumpe
(18) Leuchtdiode für den Status der
Säure-Dosierpumpe
