HINWEIS
Verwenden Sie
Blasenprüfungslösung von Ihrem Händler.
Verwenden Sie NIEMALS Seifenwasser:
▪ Seifenwasser kann Risse an den Komponenten zur
Folge haben, wie den Bördelmuttern oder den Kappen
der Absperrventile.
▪ Seifenwasser kann Salz enthalten, das Feuchtigkeit
absorbiert, die wiederum einfrieren kann, wenn die
Rohre kalt werden.
▪ Seifenwasser enthält Ammoniak, der zu Korrosion an
den Bördelverbindungen führen kann (zwischen der
Bördelmutter aus Messing und der Kupferbördelung).
1 Füllen Sie das System mit Stickstoffgas bis zu einem Druck von
mindestens 200 kPa (2 Bar) auf. Es wird empfohlen, den Druck
auf 3000 kPa (30 Bar) zu erhöhen, um kleine Undichtigkeiten
zu erkennen.
2 Prüfen Sie alle
Blasenprüfungslösung auf Undichtigkeiten.
3 Lassen Sie das Stickstoffgas vollständig ab.
5.3 Anschließen der elektrischen
Leitungen
GEFAHR: STROMSCHLAGGEFAHR
WARNUNG
Verwenden Sie für die Stromversorgungskabel IMMER ein
mehradriges Kabel.
WARNUNG
Bei Beschädigungen des Stromversorgungskabels MUSS
dieses vom Hersteller, dessen Vertreter oder einer
entsprechend qualifizierten
werden, um Gefährdungsrisiken auszuschließen.
5.3.1

Spezifikationen der Standardelektroteile

Komponente
Verbindungskabel (innen↔außen)
Kabel der Benutzerschnittstelle
5.3.2 Die elektrischen Leitungen an die
Inneneinheiten anschließen
Es ist wichtig, Stromversorgungskabel und Übertragungskabel
örtlich getrennt zu verlegen. Damit keine elektromagnetischen
Interferenzen und Störungen auftreten, sollten die beiden Kabel
STETS mindestens 50 mm entfernt voneinander sein.
HINWEIS
Stromversorgungskabel und Übertragungskabel müssen
unbedingt örtlich voneinander getrennt verlegt werden.
Stromversorgungskabel und Übertragungskabel dürfen
sich überkreuzen, aber sie dürfen NICHT direkt parallel
nebeneinander verlaufen.

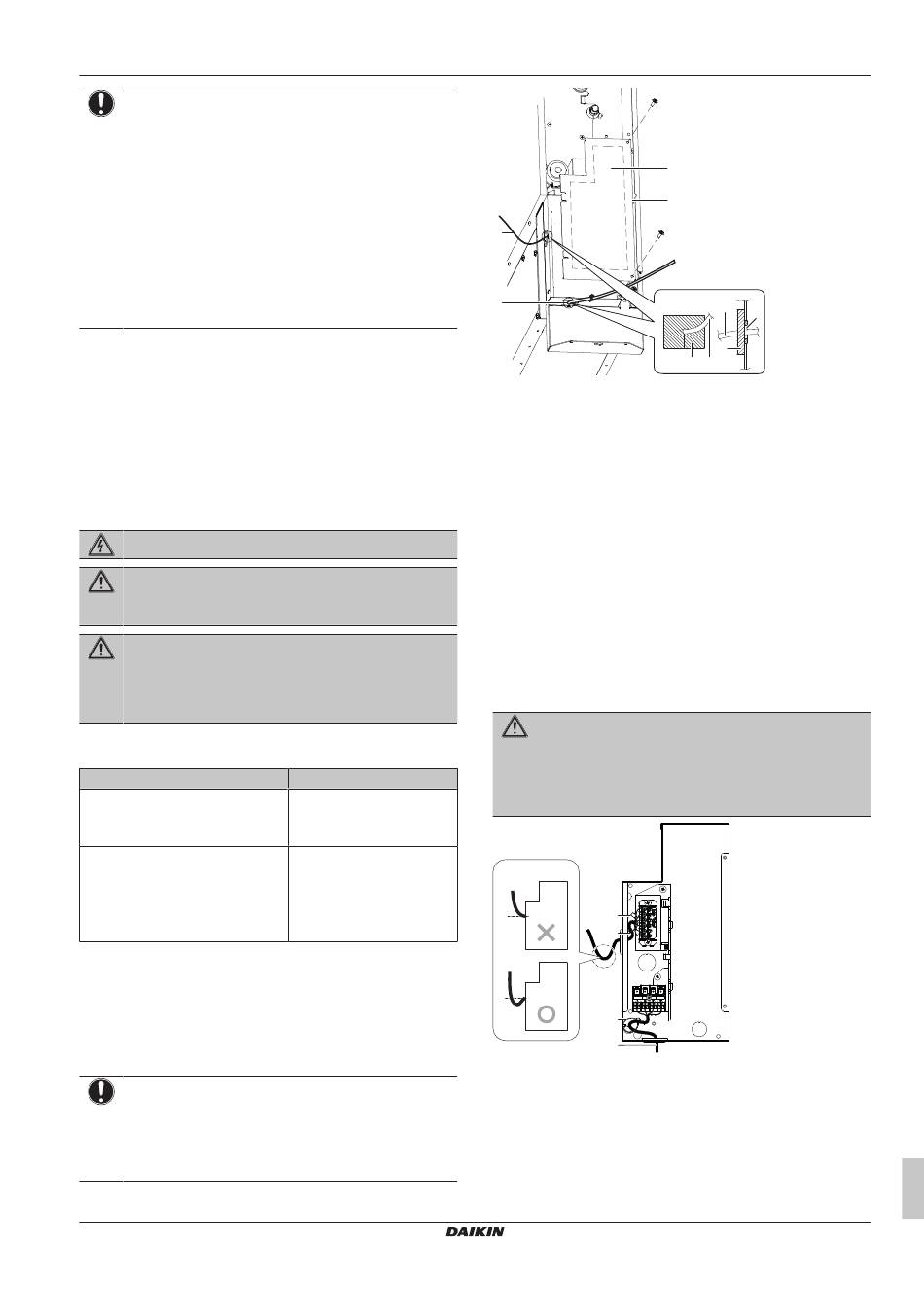

1 Die Wartungsblende abnehmen.
FNA25~60A2VEB(9)
Split-System-Klimageräte
4P456958-1J – 2020.12
IMMER eine empfohlene
Verbindungen mithilfe
Fachkraft ausgewechselt
Spezifikation
Kabelquerschnitt mindestens
2,5 mm² für 230 V
H05RN-F (60245 IEC 57)
Vinylkabel mit 0,75 bis
1,25 mm² Ummantelung oder
Kabel (2-adrig)
H03VV-F (60227 IEC 52)
Maximum = 500 m
d
b
A Außerhalb des Geräts
B Innerhalb des Geräts
der
a Steuerkastenabdeckung
b Anschluss des Verbindungskabels (einschließlich Erde)
c Schaltplan
d Anschluss des Benutzerschnittstellenkabels
e Dichtungsmaterial (Zubehör)
f Kabelöffnung
g Draht
2 Kabel der Benutzerschnittstelle: Das Kabel durch den
Rahmen führen und an der Klemmleiste anschließen, dann das
Kabel mit Kabelbindern fixieren.
3 Verbindungskabel (innen↔außen): Das Kabel durch den
Rahmen führen und an der Klemmleiste anschließen (darauf
achten, dass die Nummern mit denen der Außeneinheit
übereinstimmen; auch das Erdkabel anschließen), dann das
Kabel mit Kabelbindern fixieren.
4 Die Kabel mit Dichtungsmaterial (Zubehör) umwickeln, um zu
verhindern, dass von außen Wasser in die Einheit eindringen
kann. Alle Zwischenräume dicht machen, damit keine Kleintiere
ins System gelangen können.
WARNUNG
Treffen Sie geeignete Maßnahmen, um zu verhindern,
dass das Gerät von Kleinlebewesen als Unterschlupf
verwendet wird. Kleinlebewesen, die in Kontakt mit
elektrischen Teilen kommen, können Funktionsstörungen,
Rauch oder Feuer verursachen.
c
b
c
a
A Inneneinheit-Platine (Baugruppe)
a Verkabelung der Stromversorgung und Erdung
b Anschluss des Übertragungs- und
Benutzerschnittstellenkabels
c Rohrschellen
X Nicht zulässig
O Zulässig
5 Die Wartungsblende wieder anbringen.
5 Installation
c
a
g
f
e
e g A B
A
