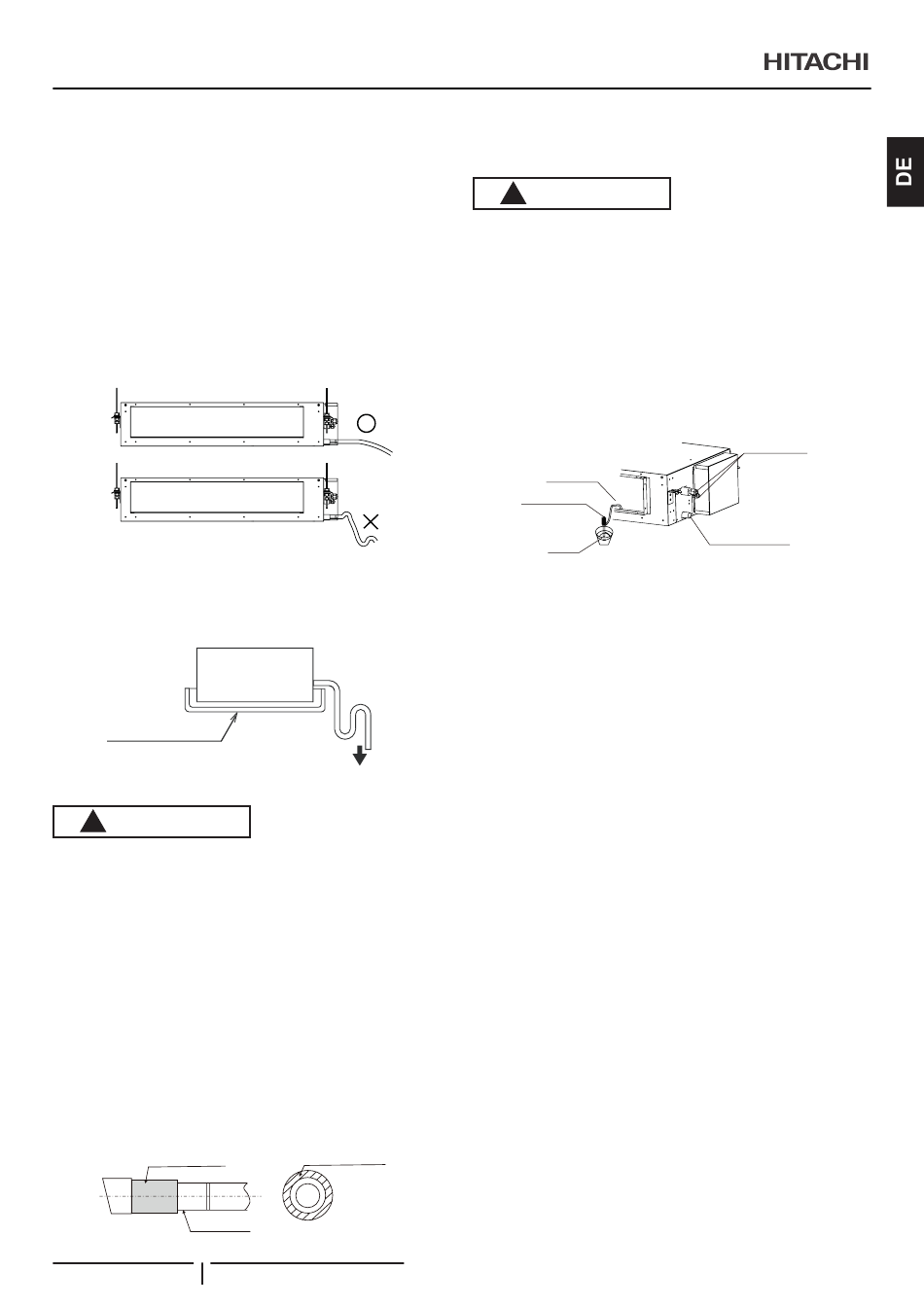

5 Abflussleitung

• Installieren Sie die Abflussleitungen.
• Stellen Sie sicher, dass der Abfluss vorschriftsmäßig
funktioniert.
• Bereiten Sie ein PVC-Rohr mit einem Außendurchmesser
(OD) von 32 mm vor.
• Der Durchmesser der Anschlussbohrung der Abflussleitung
sollte dem der Abflussleitung entsprechen.
• Halten Sie die Abflussleitung kurz und führen Sie sie nach
unten mit einem Neigungswinkel von mindestens 1 %, um
Luftblasen zu vermeiden.
HINWEIS
Übersteigt die relative Luftfeuchtigkeit der Einlass- oder Umgebungsluft
80 %, so installieren Sie, wie in der folgenden Abbildung gezeigt, eine
Hilfsabflusswanne (nicht mitgeliefert) unter dem Innengerät.
Hilfsabflusswanne
(nicht mitgeliefert)
!
VORSICHT
Wasseransammlungen in der Abflussleitung können Rohrverstopfungen
verursachen.
• Um die Abflussleitung vor dem Durchhängen zu schützen,
befestigen Sie im Raum jede 1 bis 1,5 m hängende Seile.
• Benutzen Sie den Abflussschlauch und die Schelle. Setzen
Sie den Abflussschlauch vollständig in den Ablaufstutzen
ein und befestigen Sie den Abflussschlauch und das
Isoliermaterial mit der Klemme.
• Die zwei unteren Bereiche sollten isoliert werden, da
Kondensation Wasserlecks verursachen können.
• Abflussleitungen, die durch den Innenraum führen.
• Ablaufstutzen.
• Entsprechend der unteren Abbildung, isolieren Sie
den Ablaufstutzen und Abflussschlauch mithilfe der
eingeschlossenen großen Dichtungsauflage.
Abdichtungsmaterial
Abflussschlauch
15 HO2019290HA
Innengerät
Zur Atmosphäre
Abdichtungsmaterial
!
VORSICHT
Abflussleitungsanschlüsse:
• Schließen Sie die Abflussleitungen nicht direkt an Abwasserleitungen
an, um Ammoniakgeruch zu vermeiden. Das Ammoniak im Abwasser
kann in das Innengerät über die Abflussleitungen gelangen und den
Wärmetauscher korrodieren.
• Den Abflussschlauch nicht biegen oder verdrehen, da übermäßige
Kraft dabei angewendet wird, und dies auch zu einem Leck führen
kann.
• Nachdem die Rohrarbeiten beendet wurden, prüfen Sie, ob der
Abfluss einwandfrei funktioniert.
• Schütten Sie langsam 1000 cc Wasser von der Auslassöffnung in die
Ablaufwanne, um den Abfluss zu prüfen.
• Prüfen Sie den Ablauf wie unten dargestellt:
Luftauslass
Tragbare Pumpe
Eimer
Kältemittelleitungen
Abflussauslass
