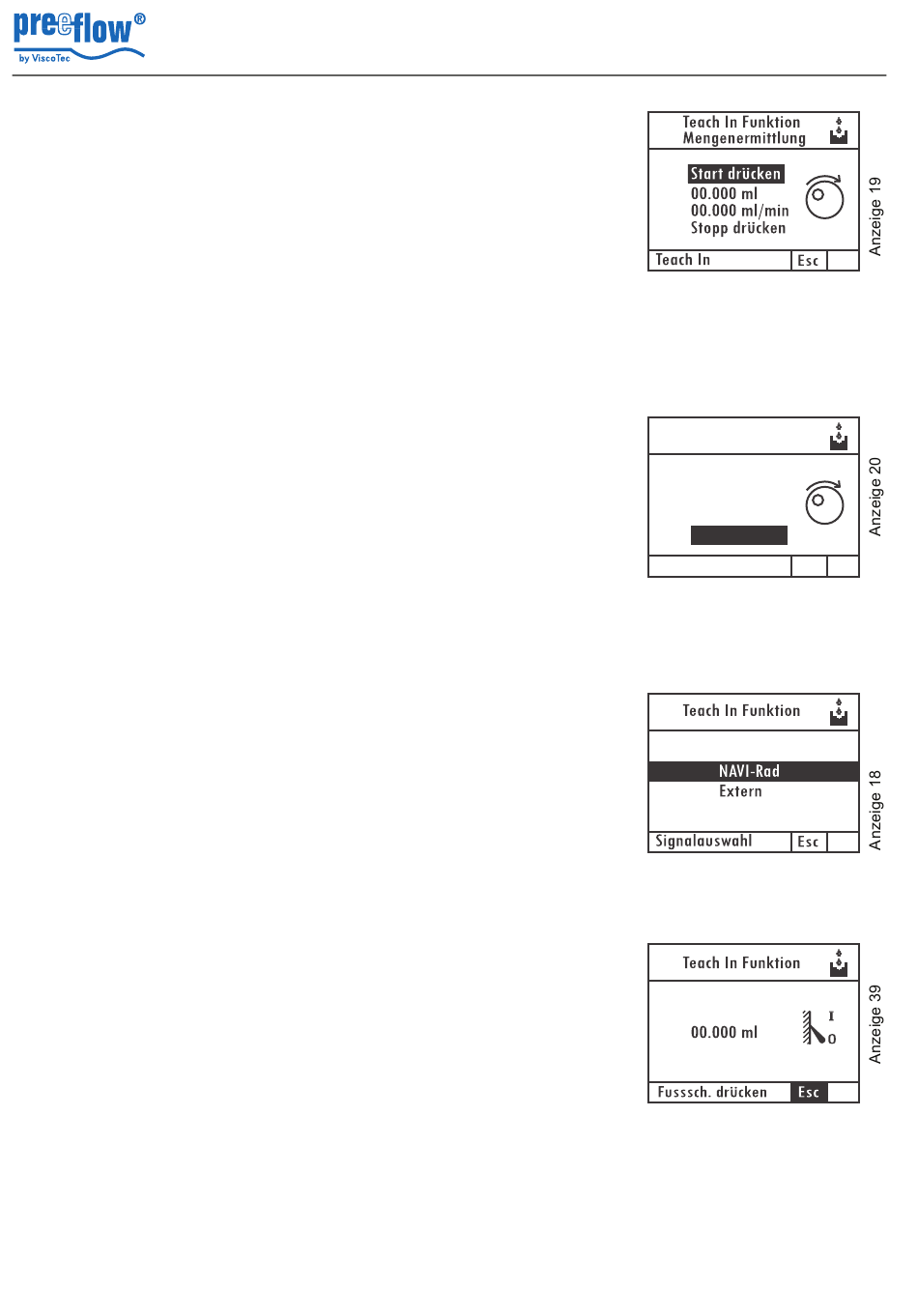

7. Taste START drücken, zweiter Eingabedialog zur
Mengenermittlung erscheint (Anzeige 20).
Zusätzlich wird die Förderleistung angezeigt.
Das NAVI-Rad steuert den Dispenser linear an,
1/4 Umdrehung = 1/4 Förderleistung.
8. NAVI-Rad drehen, bis gewünschte Dosiermenge
erreicht ist. Die abgegebene Menge wird unmittelbar
angezeigt.
Weiter mit 12. (9. bis 11. nur für Ansteuerung mit einem externen Signal)
9. Extern auswählen und bestätigen, Eingabedialog zur
Mengenermittlung erscheint, Anzeige 39.
10. Externes Signal anlegen (z.B. Fußschalter betätigen),
Dispenser wird angesteuert.
11. Wenn Dosiermenge erreicht ist, externes Signal
ausschalten. Dosiermenge wird angezeigt, mit OK
übernehmen.
22 / 39
Dosiersystem eco-CONTROL EC200-K
Version 2.1
Betriebs- und Wartungsanleitung
Teach In Funktion
Mengenermittlung
Start drücken
00.780 ml
01.053 ml/min
Stopp drücken
Teach In
Esc
