5

Bedienung

Vor der Inbetriebnahme des Dosiersystems müssen die Sicherheitshinweise im
Kapitel 4, Sicherheit, beginnend auf Seite 6, gelesen und verstanden worden sein.
5.1

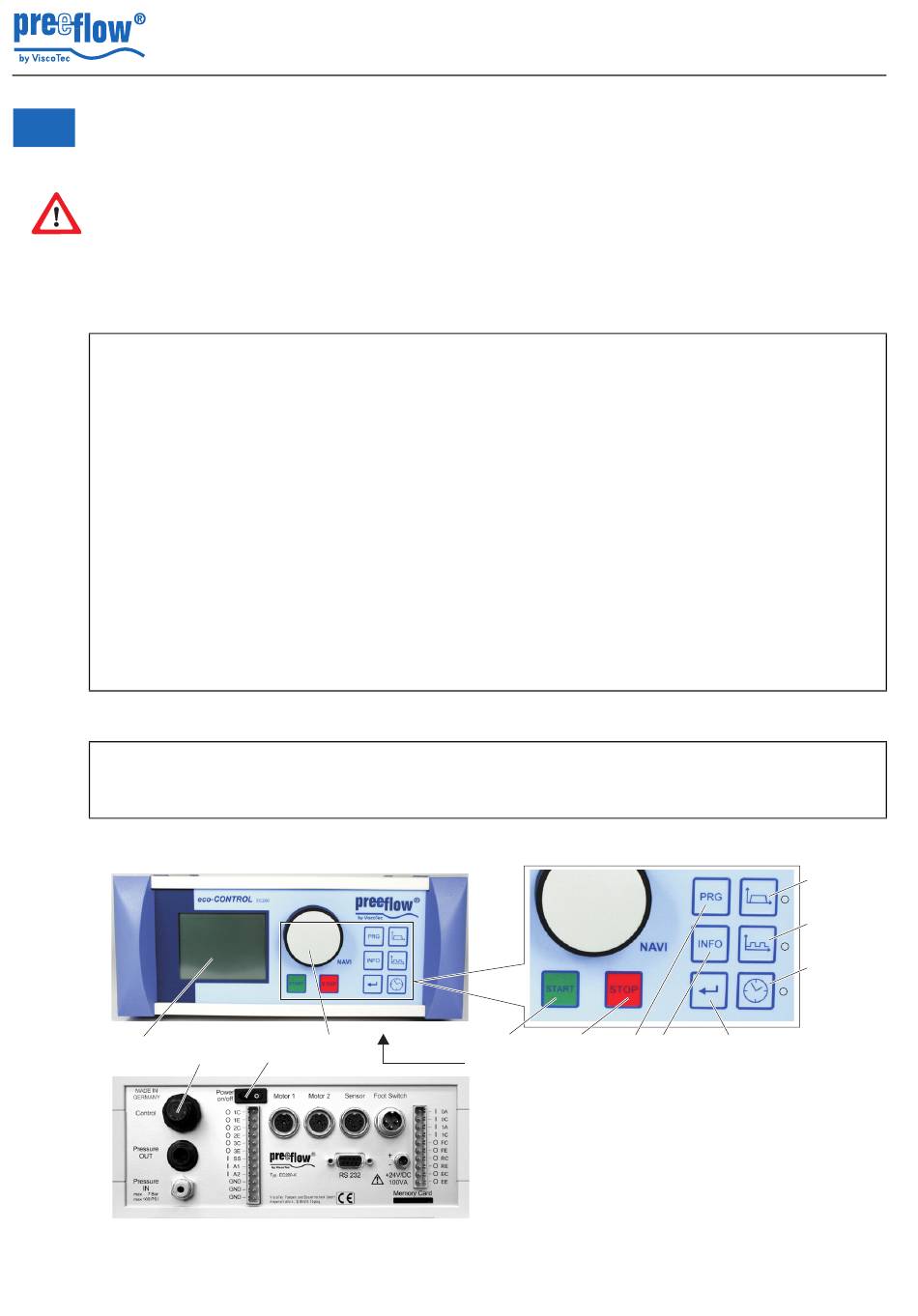

Anzeige- und Bedienelemente

Bezeichnung
1 Graphisches Display
2 Druckregelventil
3 Netzschalter
4 NAVI-Rad
5 Taster (ohne Abb., unten)
6 Taster START
7 Taster STOP
8 Taster PRG / Esc
9 Taster INFO
10 Return
Kurzwahltasten für Dosierprogramme
11 Zeitprogramm
12 Start / Stopp Programm
13 Mengenprogramm
1
10 / 39
4
2 3
Dosiersystem eco-CONTROL EC200-K
Funktion, Beschreibung
Zur Regulierung des Vordrucks (Luftdruck), mit
dem das Medium beaufschlagt werden soll.
Anwählen und Einstellen variabler Werte und
Eingabe-Dialog-Bestätigungen.
Für Service, Softwareupdate.
Starten der Dosierung / Funktion
Stoppen der Dosierung / Funktion; Not-Stopp
Anwahl der Programmierung, Verlassen eines
Eingabedialoges.
Bringt erweiterte Informationen zur Anzeige,
dient zum Verlassen der Seite 2 in den
Dosierprogrammen.
Bestätigung einer Auswahl / Werteingabe.
rechts, neben der Taste
befindet sich jeweils
eine Status-LED
5 6 7
Version 2.1
Betriebs- und Wartungsanleitung
8 9 10
Copyright ©
13
12
11
