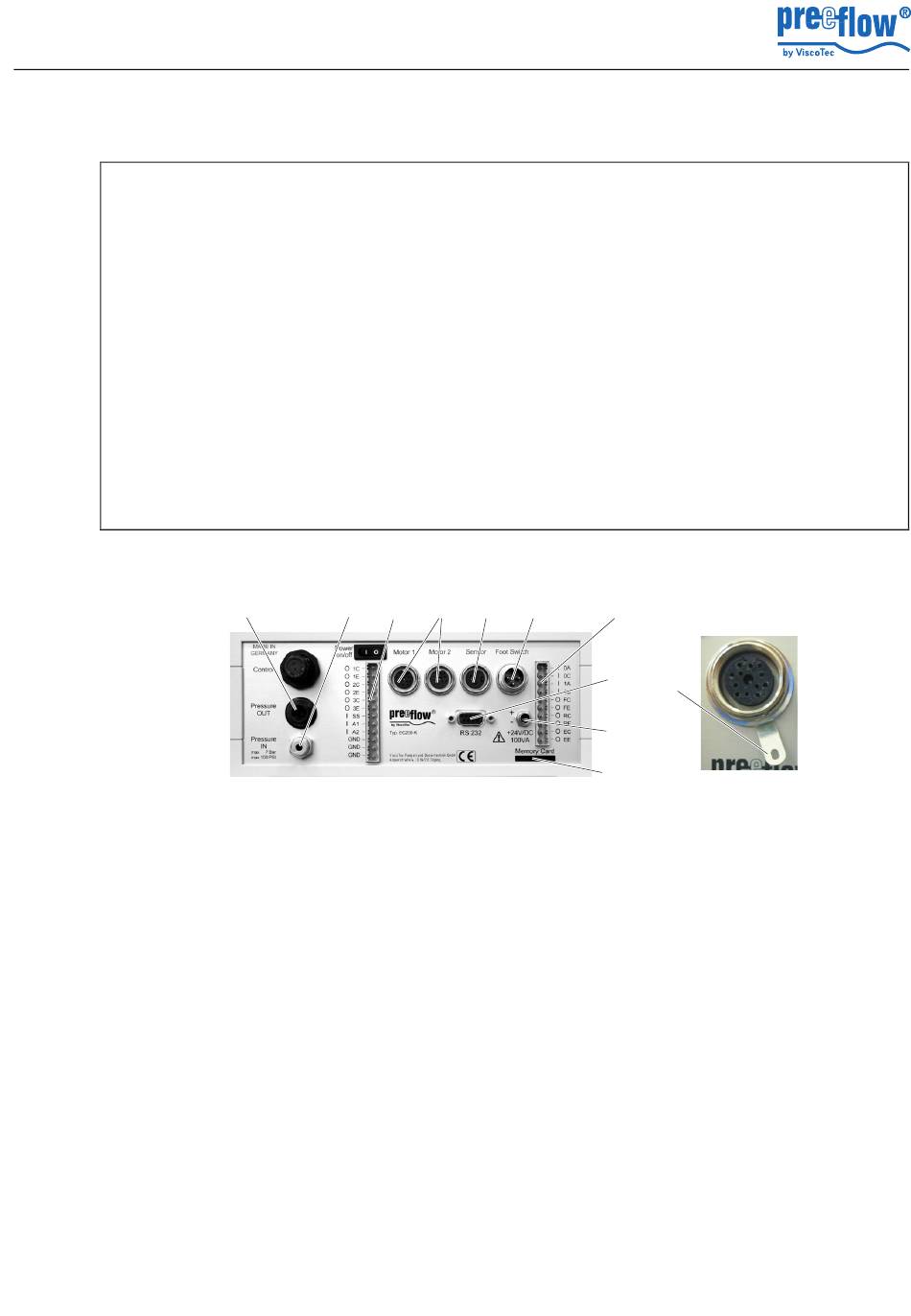

5.2 Anschlüsse
Bezeichnung
13 Pressure OUT
14 Pressure IN
15 Systemstecker
16 Motor 1 / 2
17 Sensor
18 Foot Switch
19 Systemstecker
20 RS 232
21 +24V/DC 100VA
22 Memory-Card
23 Masseanschluß
Copyright ©
13 14 15
Funktion, Beschreibung
Ausgang Druckluft, Verbindung zum
Vorratsbehälter / Kartusche / Tank des Mediums
Eingang Druckluft, Schlauchanschluss, 4mm
(Quickstar)
Für eco-CONTROL SC1200, Belegung siehe
Kapitel 8.3, Seite 38
Für Dispenser 1 und 2
Eingang Füllstandüberwachung Medium
Fußschalter für Freihandbedienung
Belegung siehe Kapitel 8.3, Seite 38
Datenaustausch mit PC, Schnittstelle
Vorbereitung
Netzstecker, Anschluss für Stromversorgung
Speicher-Kartenleser (SD)
Potentialausgleich, am Anschluß 16
16 17 18
Version 2.1
19
20
23
21
22
