Dosiersystem eco-CONTROL EC200-K
Betriebs- und Wartungsanleitung
ab. Nun geben Sie im Mengenprogramm die Menge in g ein.
B) Teach In, die empirische Ermittlung
Bedienen Sie sich der Funktion Teach In, wenn Sie die benötigte Menge mittels Dosieren
ermitteln möchten (z.B. Auffüllen eines Hohlraumes). Das Dosiersystem speichert die
geförderte Menge ab.
Dosiermenge als Wert einstellen

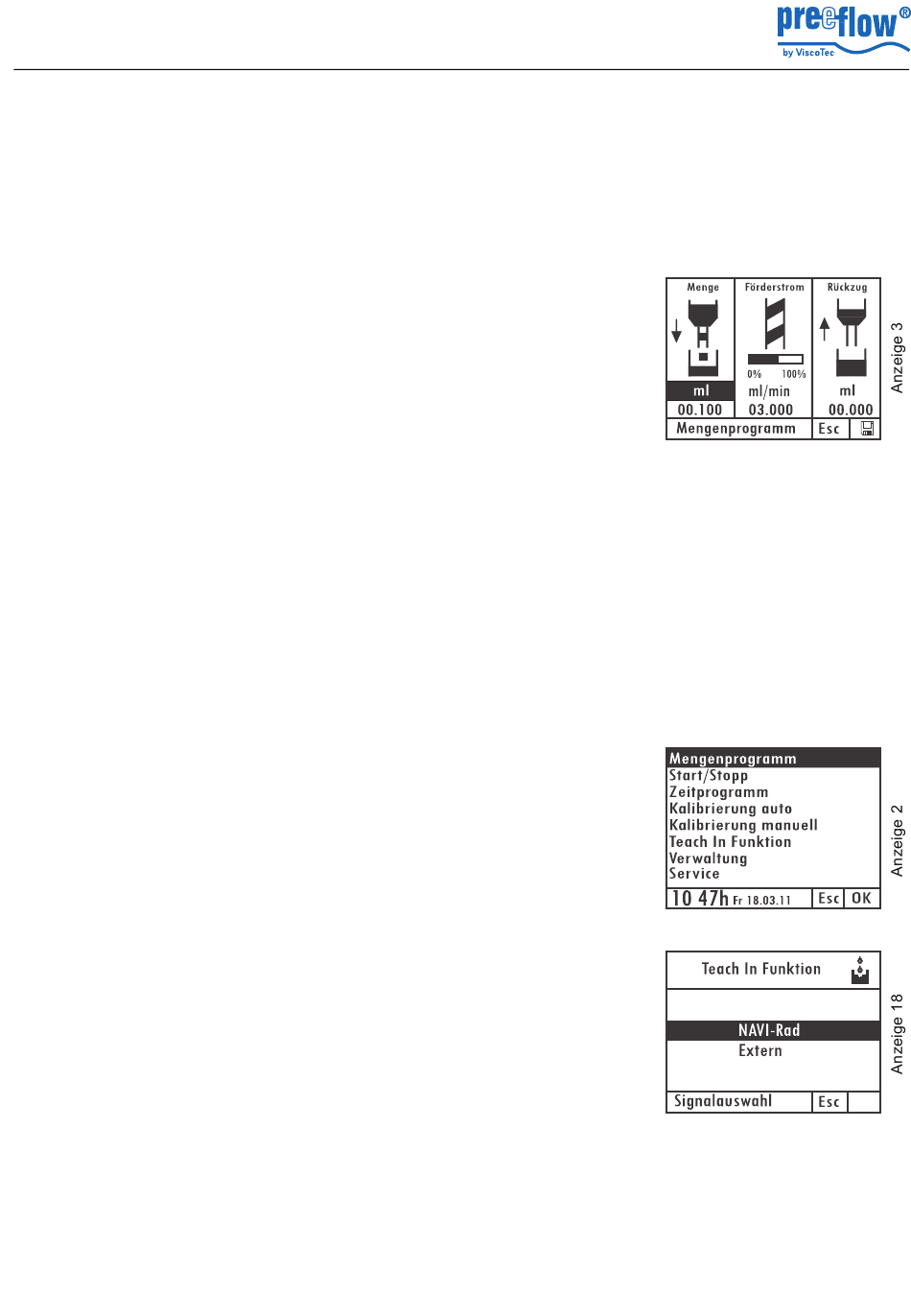

1. Kurzwahltaste Mengenprogramm drücken, Anzeige 3
erscheint.
2. Sicherstellen, dass im Anzeigebereich Menge die
benötigte Mengeneinheit* ausgewählt ist.
3. Dosiermenge einstellen und bestätigen.
* Entspricht der abgespeicherte Dichtewert dem Wert 1.000 g/cm³ (Defaultwert),
erscheint beim Anwählen von g der Eingabedialog zur Eingabe der Materialdichte.
Siehe 5.9.5, Materialdichte, Seite 24.
Dosiermenge einstellen mit Teach In Funktion
Notiz: Während der Funktion Teach In kann das Dosiersystem weder über den
Fußschalter noch das externe Steuersignal betrieben werden.
4. Taste PRG drücken, System-Auswahlmenue,
Anzeige 2 erscheint.
5. Teach In Funktion auswählen und bestätigen,
Anzeige 18 erscheint.
6. Auswahl NAVI-Rad bestätigen, erster Eingabedialog zur
Mengenermittlung erscheint (Anzeige 19).
(Die Vorgehensweise mit der Auswahl Extern wird ab 9.
beschrieben.)
