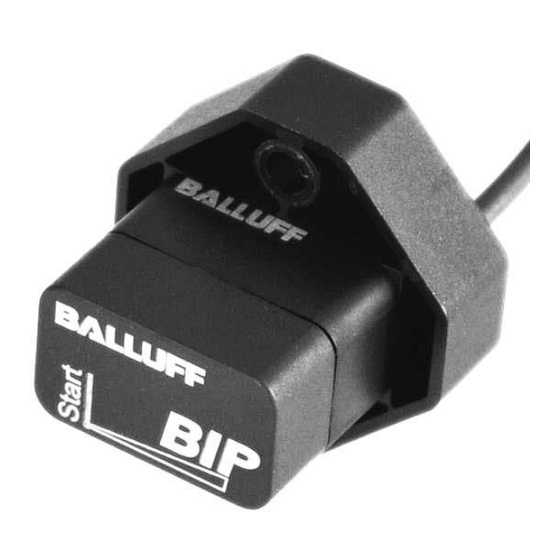

Inhaltszusammenfassung für Balluff BIP AD2-T017-01-EB/EP-Serie

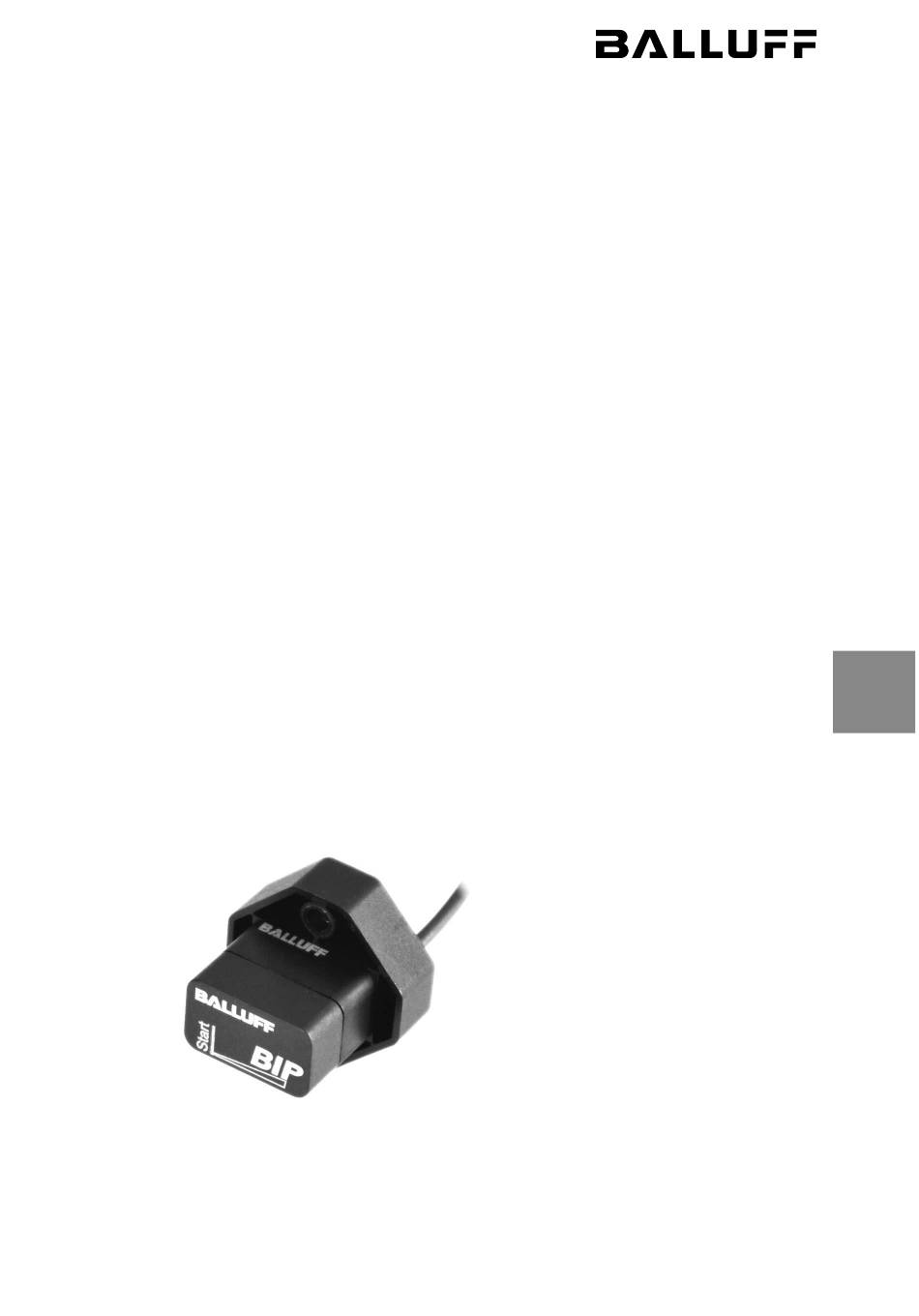

- Seite 1 BIP AD2-T017-01-EB/EP _ _ (-S4/S49) BIP CD2-T017-01-EB/EP _ _ (-S4/S49) deutsch Betriebsanleitung english User’s guide français Notice d’utilisation italiano Manuale d’uso español Manual de instrucciones 中文 使用说明书 日本語 取扱説明書...
-
Seite 2: Benutzerhinweise
Anlage eingebaut und ist für den Einsatz im Industrie- bereich vorgesehen. Die einwandfreie Funktion gemäß den Angaben in den technischen Daten wird nur mit original Balluff Zubehör zugesichert, die Verwendung anderer Komponenten bewirkt Haftungsausschluss. Nicht bestimmungsgemäße Verwendung Die BIP dürfen nicht in Anwendungen eingesetzt werden, in denen die Sicherheit von Personen von der Gerätefunk-... - Seite 3 Der Positionsgeber kann im Bereich D = 0,5…1,25 mm vor der aktiven Fläche in Messrichtung bewegt werden S4-Stecker S49-Stecker (siehe Abbildung). Der resultierende Linearitäts fehler des Ausgangssignals wird im Abstands bereich Pin (S4/S49) Adernfarbe Signal D = 1,0 ±0,25 mm minimal. Braun Blau – Schwarz Ausgang www.balluff.com deutsch...
-
Seite 4: Betrieb
BIP A/CD2-T017-01-EB/EP _ _ (-S4/S49) Induktives Positionsmesssystem Betrieb Programmierung Fehler Ist das BIP nicht kompatibel mit der Einstellbox oder tritt während des Kommunikationsaufbaus ein Fehler auf, Für den Einstellvorgang wird die Einstellbox leuchtet die grüne LED der Einstellbox dauerhaft und die BAE PD-XE-005 (Bestellcode: BAE00T3) rote LED blinkt für einige Sekunden schnell. - Seite 5 Verpolungssicher Ausgang BIP AD2-T017-01-EB/EP_ _ Ausgangsspannung bei S 0…10 V Ausgangsspannung bei S 5 V Lastwiderstand R ≥ 2000 Ω BIP CD2-T017-01-EB/EP_ _ Ausgangsstrom bei S 4…20 mA Ausgangsstrom bei S 12 mA Lastwiderstand R ≤ 500 Ω Einstellbox BAE PD-XE-005 (Bestellcode: BAE00T3) www.balluff.com deutsch...
