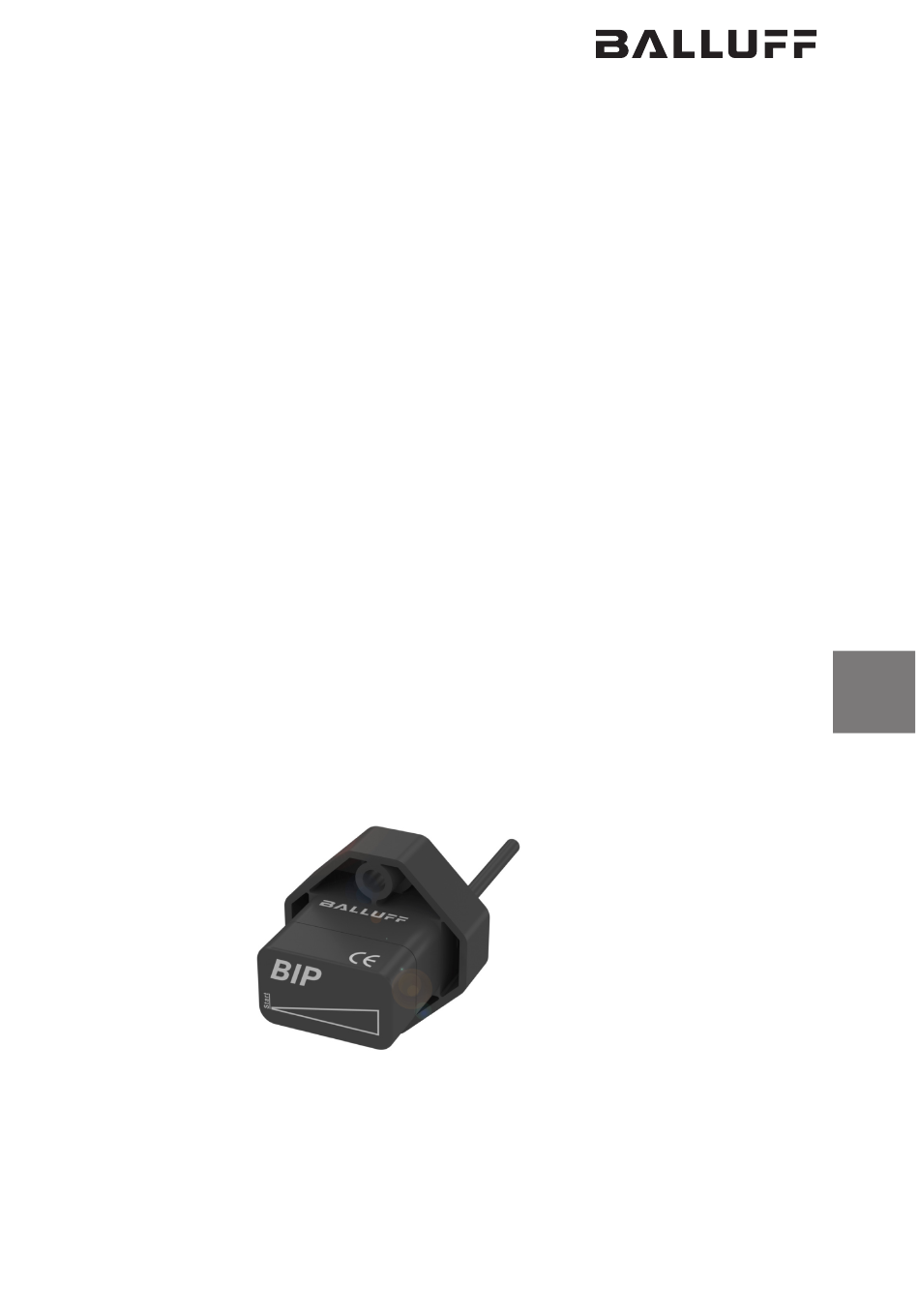

- Seite 1 BIP AD2-T017-01-EB _ _ -506 Betriebsanleitung deutsch User’s guide english...
-
Seite 2: Sicherheit
Anlage eingebaut und ist für den Einsatz im Industrie- bereich vorgesehen. Die einwandfreie Funktion gemäß den Angaben in den technischen Daten wird nur mit original Balluff Zubehör zugesichert, die Verwendung anderer Komponenten bewirkt Haftungsausschluss. Nicht bestimmungsgemäße Verwendung Die BIP dürfen nicht in Anwendungen eingesetzt werden, in denen die Sicherheit von Personen von der Gerätefunk-... -
Seite 3: Betrieb
Details zum Anschluss des BIP an die Einstell- box sind der Einstellbox-Bedienungs anleitung zu entneh- men. Nachdem die Einstellbox mit der Spannungsversorgung verbunden ist, leuchten deren rote und grüne LED. Wird jetzt das einzustellende BIP angeschlossen, wird dies erkannt und die rote LED erlischt. www.balluff.com deutsch... - Seite 4 BIP AD2-T017-01-EB _ _ -506 Induktives Positionsmesssystem Betrieb (Fortsetzung) Kommunikation aufbauen Reset Um den Einstellvorgang zu starten, wird die Kommunika- Wird der Einstellvorgang unvollständig ausgeführt, kehrt tion zwischen BIP und Einstellbox hergestellt. das BIP nach 2 min in den zuvor programmierten Zustand (sofern vorhanden) oder in den Auslieferungszustand ►...
- Seite 5 Material: Stahl (EC-80) Leerlaufstrom I bei U ≤ 21 mA Restwelligkeit (% von U ≤ 10 % Bemessungs-Isolationsspannung U 75 V DC Kurzschlussschutz Vertauschmöglichkeit geschützt Verpolungssicher Ausgang Ausgangsspannung bei S 0…10 V Ausgangsspannung bei S 5 V Lastwiderstand R ≥ 2000 Ω Einstellbox BAE PD-XE-005 (Bestellcode: BAE00T3) www.balluff.com deutsch...
- Seite 6 15.1 in accordance with the specifications in the technical data Start is ensured only when using original Balluff accessories. Use of any other components will void the warranty. Non-approved use The BIP may not be used in applications where personal safety depends on proper function of the devices (not designed in accordance with EU Machinery Directive).
- Seite 7 17.5 calibration box. After the calibration box is connected to the power supply, the red and green LEDs light up. When the BIP to be set is connected, it is recognized and the red LED goes out. www.balluff.com english...
- Seite 8 BIP AD2-T017-01-EB _ _ -506 Inductive Positioning System Operation (continued) Establish communication Reset To start the calibration procedure, communication is If the calibration process is not performed completely, established between the BIP and the calibration box. the BIP returns to the previously programmed state (if applicable) or delivery state after 2 minutes.
-
Seite 9: Accessories
Residual ripple (% of U ≤ 10 % Rated insulation voltage U 75 V DC Short-circuit protection Protected against miswiring Polarity reversal protected Output Output voltage at S 0…10 V Output voltage at S 5 V Load resistance R ≥ 2000 Ω BAE PD-XE-005 calibration box (order code: BAE00T3) www.balluff.com english... - Seite 12 US Service Center CN Service Center Germany Germany China Balluff GmbH Balluff GmbH Balluff Inc. Balluff (Shanghai) trading Co., ltd. Schurwaldstrasse 9 Schurwaldstrasse 9 8125 Holton Drive Room 1006, Pujian Rd. 145. 73765 Neuhausen a.d.F. 73765 Neuhausen a.d.F. Florence, KY 41042 Shanghai, 200127, P.R.
