Anschluss-Stecker
Der Anschluss-Stecker für die Versorgungsspannung ist im Auslieferungszustand des
Stromversorgungsmoduls gesteckt.

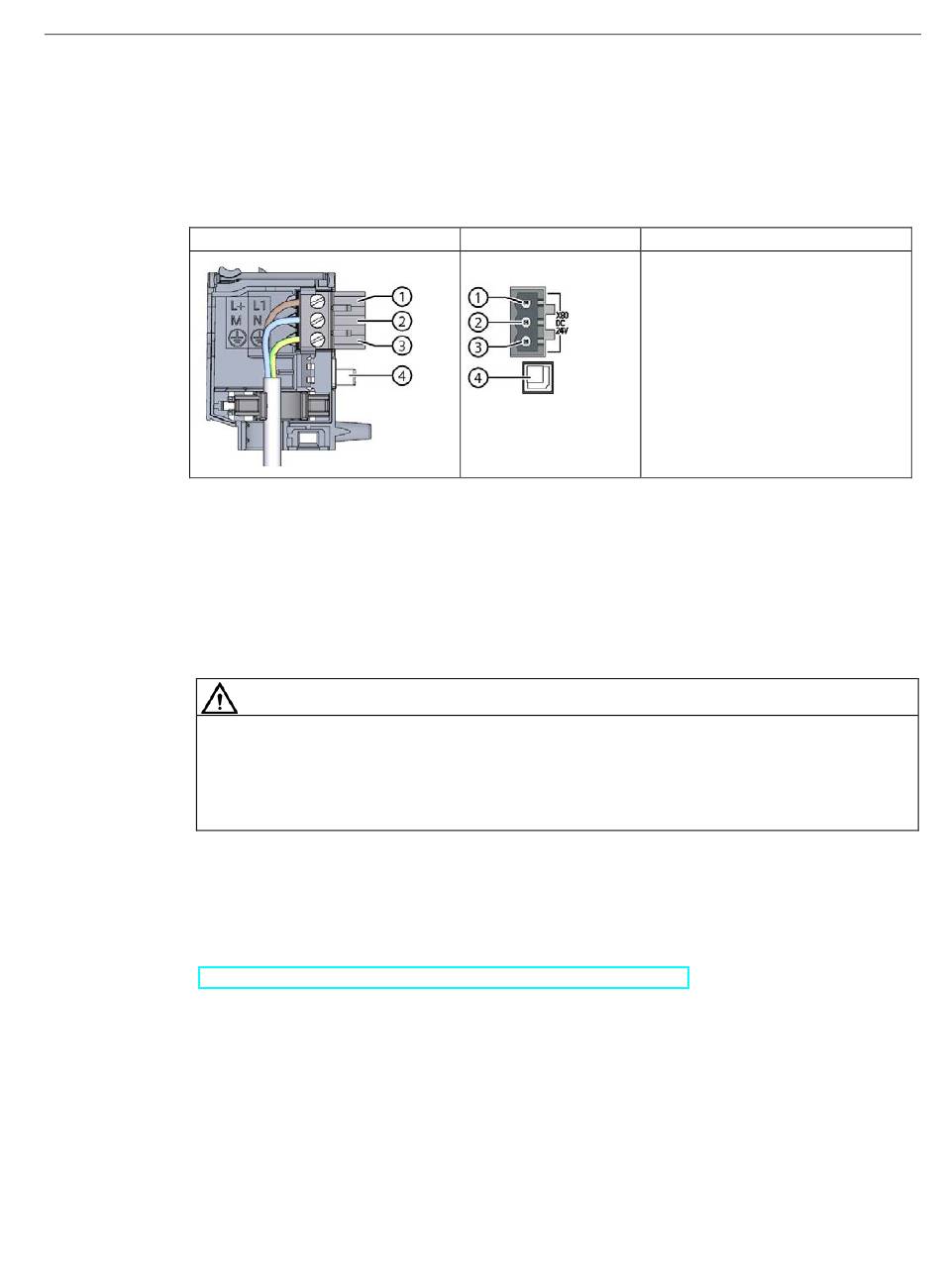

Die folgende Grafik zeigt die Belegung des Anschluss-Steckers:
Stecker
Leitungen
Für den Netzanschluss des Stromversorgungsmoduls benötigen Sie flexible Leitungen. Der
Leitungsquerschnitt muss 1,5 mm
Mantelleitung 3 x 1,5 mm
muss der Schutzleiter länger sein als die beiden anderen Leitungen. Die Absicherung muss
den Anforderungen für den vorgesehenen Schaltschrank entsprechen.
Eingangsspannung
Es wird der Tod oder eine schwere Körperverletzung eintreten.
Die Eingangsspannung der PS 25W 24VDC muss als Sicherheitskleinspannung (SELV)
bereitgestellt werden.
Referenz
Weiterführende Informationen zum Verdrahten des Netzanschluss-Steckers finden Sie im
Systemhandbuch Automatisierungssystem S7-1500
(https://support.industry.siemens.com/cs/de/de/view/59191792).
Für den Einsatz von Laststromversorgungen empfehlen wir die Geräte aus unserer SITOP-
Familie. Informationen zum Anschließen finden Sie in der Dokumentation der
Laststromversorgung.
Stromversorgungsmodul PS 25W 24VDC (6ES7505-0KA00-0AB0)
Gerätehandbuch, 11/2020, A5E31825930-AB
kann maximal 8,5 mm betragen. Bei flexiblen Einzelleitungen
2
GEFAHR
3.1 Stromversorgungsmodul anschließen
Anschluss PS
betragen (AWG: 16). Der Durchmesser einer
2
Anschließen
Bezeichnung
① L
② N
③ Schutzleiter
④ Kodierelement
