Hinweis
Berühren Sie beim Einstellen der Bildposition nicht die
Objektiveinheit. Andernfalls können Sie sich in den beweglichen
Teilen die Finger einklemmen.

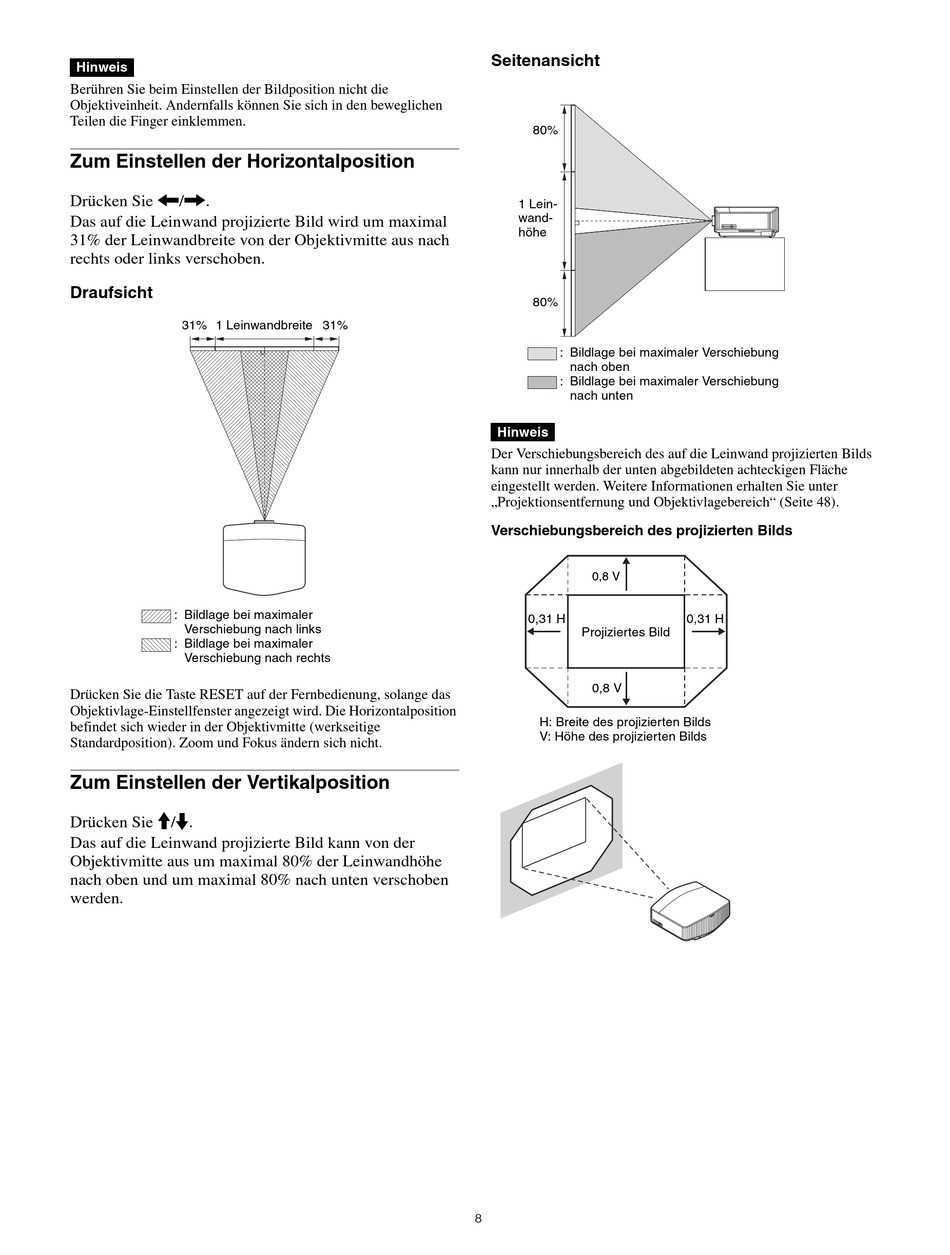

Zum Einstellen der Horizontalposition

Drücken Sie </,.
Das auf die Leinwand projizierte Bild wird um maximal
31% der Leinwandbreite von der Objektivmitte aus nach
rechts oder links verschoben.
Draufsicht
31% 1 Leinwandbreite
: Bildlage bei maximaler
Verschiebung nach links
: Bildlage bei maximaler
Verschiebung nach rechts
Drücken Sie die Taste RESET auf der Fernbedienung, solange das
Objektivlage-Einstellfenster angezeigt wird. Die Horizontalposition
befindet sich wieder in der Objektivmitte (werkseitige
Standardposition). Zoom und Fokus ändern sich nicht.

Zum Einstellen der Vertikalposition

Drücken Sie M/m.
Das auf die Leinwand projizierte Bild kann von der
Objektivmitte aus um maximal 80% der Leinwandhöhe
nach oben und um maximal 80% nach unten verschoben
werden.

Seitenansicht

31%
Der Verschiebungsbereich des auf die Leinwand projizierten Bilds
kann nur innerhalb der unten abgebildeten achteckigen Fläche
eingestellt werden. Weitere Informationen erhalten Sie unter
„Projektionsentfernung und Objektivlagebereich" (Seite 48).
Verschiebungsbereich des projizierten Bilds
8
80%
1 Lein-
wand-
höhe
80%
: Bildlage bei maximaler Verschiebung
nach oben
: Bildlage bei maximaler Verschiebung
nach unten
Hinweis
0,8 V
0,31 H
Projiziertes Bild
0,8 V
H: Breite des projizierten Bilds
V: Höhe des projizierten Bilds
0,31 H
