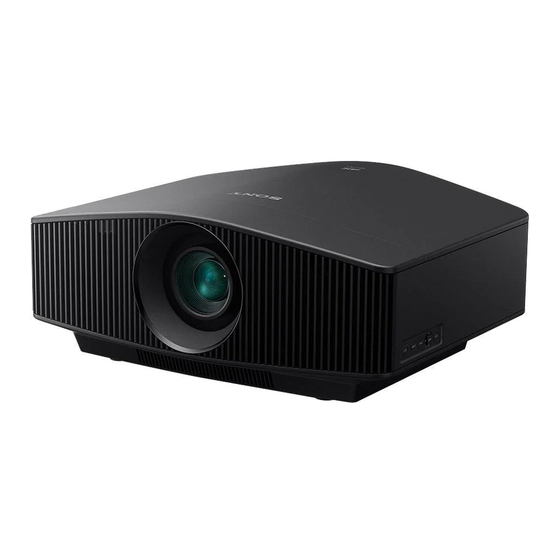

Sony VPL-VW760ES Bedienungsanleitung
Vorschau anzeigen
Andere Handbücher für VPL-VW760ES:
- Kurzreferenz (65 Seiten) ,
- Kurzanleitung (65 Seiten)
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Sony VPL-VW760ES
Inhaltszusammenfassung für Sony VPL-VW760ES
- Seite 1 4-732-479-43 (1) Video Projector Bedienungsanleitung Bitte lesen Sie dieses Handbuch, die mitgelieferte Kurzreferenz und die Sicherheitsbestimmungen vor Inbetriebnahme des Geräts sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. VPL-VW760ES © 2017 Sony Corporation...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Anordnung der Bedienungselemente Die Netzwerkfunktionen Vorderseite/Rechte Seite ..........3 Anzeigen des Steuerfensters für das Gerät mit einem Webbrowser ............33 Rückseite/Linke Seite/Unterseite ........ 4 Bedienung des Steuerfensters ........34 Fernbedienung ............. 5 Wechseln der Seite ..........34 Einstellen der Zugriffseinschränkung ....34 Anschlüsse und Vorbereitungen Überprüfen der gerätebezogenen Informationen ........... -
Seite 3: Anordnung Der Bedienungselemente
Anordnung der Bedienungselemente Vorderseite/Rechte Seite Anschlüsse Anzeigen Sonstiges a Anzeige ON/STANDBY (Seite 37) i Lüftungsöffnungen (Einlass) b Anzeige WARNING (Seite 37) j Fernbedienungssensor (Seite 6) Anschlüsse c Anschluss LAN (Seite 33) d Anschluss HDMI 1/HDMI 2 (Seite 10) e Anschluss TRIGGER 1/TRIGGER 2 (Seite 30) f Anschluss IR IN Signaleingang zum Steuern des Projektors. -
Seite 4: Rückseite/Linke Seite/Unterseite
Rückseite/Linke Seite/Unterseite Die Tasten am Bedienfeld haben dieselbe Funktion wie die auf der Fernbedienung. Bedienfeld Bedienfeld Sonstiges a Taste [/1 (Ein/Bereitschaft) (Seite 7) f Fernbedienungssensor (Seite 6) b Taste INPUT (Seite 11) g Lüftungsöffnungen (Auslass) c Taste MENU (Seite 16) h Netzeingangsbuchse (Seite 7) d Taste M/m/</, (Pfeil)/ENTER (Seite 16) i Montagebohrungen für Projektoraufhängung... -
Seite 5: Fernbedienung
a Taste LIGHT Fernbedienung Beleuchtet die Tasten der Fernbedienung. b Infrarotsender c Taste ?/1 (Ein/Bereitschaft) (Seite 7) d Taste INPUT (Seite 11) e CALIBRATED PRESET-Tasten (Seite 15) f LENS ADJUSTMENT-Tasten (Seite 7) g Taste POSITION (Seite 12) h Taste RESET (Seite 17) i Taste M/m/</, (Pfeil)/ (Eingabe) (Seite 16) -
Seite 6: Anschlüsse Und Vorbereitungen
Anschlüsse und Vorbereitungen Aufstellen des Geräts Einstellen der Bildposition Der Installationsabstand zwischen dem Gerät und der Leinwand hängt von der Größe der Leinwand und von der Projizieren Sie ein Bild auf die Leinwand, und stellen Sie Tatsache ab, ob Objektivlagefunktionen verwendet werden dann die Bildlage ein. - Seite 7 Schließen Sie das Netzkabel erst an das Gerät und Hinweis dann an eine Netzsteckdose an. Stellen Sie das Objektiv mithilfe der Tasten auf der Fernbedienung Die Anzeige ON/STANDBY leuchtet rot und das oder am Bedienfeld des Geräts ein. Nehmen Sie keinesfalls Gerät wird in den Bereitschaftsmodus versetzt.
-
Seite 8: Zum Einstellen Der Horizontalposition
• Drücken Sie die Taste RESET auf der Fernbedienung, solange das Seitenansicht Objektivlage-Einstellfenster angezeigt wird. Die Lage wird wieder auf die Objektivmitte (werkseitige Standardposition) zurückgesetzt. Zoom und Fokus ändern sich nicht. Hinweis Berühren Sie beim Einstellen der Bildposition nicht die Objektiveinheit. -
Seite 9: So Gleichen Sie Die Neigung Der Installationsfläche Aus
So gleichen Sie die Neigung der Installationsfläche aus Wenn das Gerät auf einer unebenen Fläche aufgestellt wird, benutzen Sie die vorderen Füße (einstellbar), um das Gerät waagerecht zu halten. Zum Verstellen drehen. Vordere Füße (einstellbar) Hinweise • Wenn das Gerät nach oben oder unten geneigt ist, wird das projizierte Bild möglicherweise trapezförmig verzerrt angezeigt. -
Seite 10: Anschließen An Ein Videogerät Oder Einen Computer
Anschließen an ein Videogerät oder einen Computer Sie erhalten eine höhere Bildqualität, wenn Sie einen DVD-Player/-Recorder, Blu-ray Disc-Player/-Recorder oder eine ® PlayStation mit HDMI-Ausgang an den HDMI-Eingang des Geräts anschließen. Achten Sie bei der Herstellung der Anschlüsse auf Folgendes: • Schalten Sie alle Geräte aus, bevor Sie irgendwelche Anschlüsse vornehmen. •... -
Seite 11: Projizieren
Projizieren Projizieren des Bildes Betrachten von 3D- Videobildern Schalten Sie sowohl das Gerät als auch die angeschlossenen Geräte ein. Mithilfe der optionalen 3D-Aktivbrille (TDG-BT500A) können Sie packende 3D-Videobilder, etwa aus 3D- Drücken Sie INPUT, um auf der Leinwand eine Liste Spielen und von 3D-Blu-ray Discs, sehen. -
Seite 12: Verwendung Der 3D-Brille
Verwendung der 3D-Brille Die Bildposition Schalten Sie die 3D-Brille ein und registrieren Sie sie am Gerät. Sie können bis zu fünf Kombinationen aus Objektiveinstellungen (Fokus, Bildgröße, Bildposition), Einzelheiten zum Registrieren der 3D-Brille finden Sie in der mit der 3D-Brille gelieferten Seitenverhältnis und Blanking speichern. -
Seite 13: Auswählen Des Seitenverhältnisses Entsprechend Dem Videosignal
Bild des sich bewegenden Objektivs Auswählen des Im Beispiel unten werden Bilder mit einem Seitenverhältnis von 1,78:1 (16:9) und 2,35:1 auf eine Seitenverhältnisses Leinwand mit dem Seitenverhältnis 2,35:1 projiziert. entsprechend dem Videosignal Bei einem 1,78:1 (16:9)-Bildeingang Sie können ein Seitenverhältnis auswählen, das am besten für das eingespeiste Videosignal geeignet ist. - Seite 14 Hinweise zum Umschalten der Einstellung Empfohlene Einstellung und Originalbild „Seitenverhältnis“ daraus resultierendes Bild • Berücksichtigen Sie bei der Wahl des Normal Seitenverhältnisses, dass das Originalbild durch Verändern des Seitenverhältnisses ein anderes Aussehen erhält. • Beachten Sie, dass bei kommerziellem oder öffentlichem Einsatz des Geräts die Veränderung des 1,78:1 (16:9) Originalbildes durch Umschalten des...
-
Seite 15: Auswählen Des Bildbetrachtungsmodus
Auswählen des Bildbetrachtungsmodus Sie können den Bildbetrachtungsmodus wählen, der am besten für die jeweilige Videoquelle oder die Bedingungen in dem entsprechenden Raum geeignet ist. Sie können verschiedene Vorwahlmodi für 2D bzw. 3D speichern und verwenden. Drücken Sie eine der CALIBRATED PRESET-Tasten. CALIBRATED PRESET-Tasten Einstellungs- Beschreibung... -
Seite 16: Verwendung Der Menüs
Verwendung der Menüs Hinweis Die in den Erläuterungen verwendeten Menüanzeigen können sich von der tatsächlichen Menüanzeige unterscheiden. Popup-Menü Menügesteuerte Einstellungsposten Bedienung Das Gerät verfügt über ein Bildschirmmenü, mit dessen Hilfe verschiedene Einrichtungen und Einstellungen durchgeführt werden können. Wenn Sie einen Menüposten, gefolgt von einem Pfeil (B), wählen, erscheint das nächste Menüfenster mit weiteren Einstellungsposten. -
Seite 17: Zum Ändern Des Einstellwerts
Nehmen Sie die Einstellung oder Einrichtung eines Postens vor. Zum Ändern des Einstellwerts Drücken Sie M/,, um einen Wert zu erhöhen, und m/<, um einen Wert zu verringern. Drücken Sie , um die Einstellung zu speichern und die ursprüngliche Anzeige wiederherzustellen. Zum Ändern der Einstellung Drücken Sie M/m, um die Einstellung zu ändern. -
Seite 18: Menü Bild
Datenbank: Wählen Sie „Normal“ oder „Mastered in 4K“. Mit „Mastered in 4K“ wird eine Bildqualität erzielt, die für Blu-ray Disc™ „Mastered in 4K“- Veröffentlichungen von Sony Pictures Home Entertainment geeignet ist. Auflösung: Wenn Sie den Einstellungswert erhöhen, werden die Textur und die Bilddetails schärfer. - Seite 19 Einstellungsposten Beschreibung Kino Schwarz plus Erweiterte Blende- und Dynamikkontrolle: Der Bereich von Laserlicht und Blende (Membran) wird eingestellt. Laser-Einstellung Voll: Laserlicht, Blende (Membran) und Signalverarbeitung werden automatisch an den [ADVANCED IRIS] Helligkeitspegel der Eingangsquelle angepasst und die Lichtmenge wird optimiert. Das Ergebnis ist ein helles und kontrastreiches Bild.
- Seite 20 Einstellungsposten Beschreibung Farbtemperatur Dient zum Einstellen der Farbtemperatur. [COLOR TEMP] D93: Entspricht einer Farbtemperatur von 9.300 K, die normalerweise bei Fernsehgeräten verwendet wird. Verleiht Weiß einen Blaustich. D75: Entspricht einer Farbtemperatur von 7.500 K, die als Standardhilfslichtquelle verwendet wird. Verleiht einen neutralen Farbstich zwischen „D93“ und „D65“. D65: Entspricht einer Farbtemperatur von 6.500 K, die als Standardlichtquelle verwendet wird.
- Seite 21 Einstellungsposten Beschreibung Gammakorrektur Damit können Sie die Ansprecheigenschaften des Farbtons im Bild einstellen. [GAMMA CORRECTION] Wählen Sie den bevorzugten Farbton unter 10 Optionen aus. 1.8: Hell Das Bild wird insgesamt aufgehellt. 2.6: Dunkel Das Bild wird insgesamt dunkler. Gamma 7: Verbessert die dunklen Bereiche und erhöht die Schärfe in Bildern. Gamma 8: Erzeugt ein helleres Bild als Gamma 7.
- Seite 22 Einstellungsposten Beschreibung Farbraum Wandelt den Farbraum um. [COLOR SPACE] BT.709: Ein ITU-R BT.709-Farbraum, der für High-Definition-Fernsehprogramme oder Blu-ray Discs verwendet wird. Der Farbraum entspricht sRGB. BT.2020: Der Farbraum ist breiter als BT.709. Verwenden Sie diese Einstellung bei der Wiedergabe von HDR-Inhalten.
-
Seite 23: Menü Erweit. Bildeinstlg
Menü Erweit. Bildeinstlg. Sie können die Farblücken, die nach einer langen Nutzungsdauer auftreten, korrigieren. Hinweise • Bei der Autom. Kalibrierg. wird eine relativ grobe Kalibrierung erzielt. Dabei wird nicht garantiert, dass die Farbeinstellungen den werkseitigen Standardeinstellungen entsprechen. • Die Farben werden beim Ausführen von „Vorprüfung“ oder „Einstellen“ automatisch projiziert. Dies ist keine Fehlfunktion. •... -
Seite 24: Menü Bildschirm
Menü Bildschirm Sie können das Bildformat, den Bildseitenverhältnis-Modus usw. festlegen. Hinweis Diese Posten sind je nach der Art des Eingangssignals eventuell nicht verfügbar. Weitere Informationen erhalten Sie unter „Eingangssignale und justierbare/einstellbare Posten“ (Seite 42). Die Bezeichnungen in Klammern stehen für die Bezeichnungen auf der Fernbedienung. Einstellungsposten Beschreibung Bildposition... - Seite 25 Einstellungsposten Beschreibung Seitenverhältnis Sie können das Bildseitenverhältnis für das aktuelle Eingangssignal einstellen (Seite 13). [ASPECT] 1,85:1 Zoom: Ein Bild mit dem Seitenverhältnis 1,85:1 wird mit dem ursprünglichen Seitenverhältnis angezeigt und so vergrößert, dass keine schwarzen Balken im oberen und unteren Bereich der Projektionsfläche erscheinen.
-
Seite 26: Menü Einrichtung
• Für diese Funktion muss das Gerät zuvor mit einem Netzwerk verbunden werden (Seite 31). • Zum Einschalten mit der Funktion Remote-Start muss ein bestimmter Befehl von einem PC oder Terminal abgesetzt werden. Einzelheiten dazu erhalten Sie bei qualifiziertem Sony-Personal. Hinweis Wenn Remote-Start auf „Ein“... -
Seite 27: Menü Funktion
Menü Funktion Das Menü Funktion dient zum Ändern der Einstellungen der verschiedenen Funktionen des Geräts. Einstellungsposten Beschreibung 3D-Einstellungen Sie können die Einstellungen der 3D-Funktion ändern. 2D/3D wählen Zum Umschalten der Videobilder in „2D“ oder „3D“. Auto: Zeigt 3D-Videobilder an, wenn HDMI-Signale mit 3D-Informationen* eingehen. Zeigt 2D- Videobilder an, wenn andere Signale eingehen. - Seite 28 Einstellungsposten Beschreibung HDMI-Signalformat Schaltet das Videosignalformat für 4K um. Standardformat: Zeigt ein Bild im HDMI-Standardformat an. Normalerweise verwenden Sie diese Einstellung. Verbess. Format: Zeigt ein Bild in einem detailreicheren HDMI-Format an. Verwenden Sie diese Einstellung nur, wenn die entsprechenden Geräte verwendet werden. Tipps •...
-
Seite 29: Durch Die Einstellungssperre Gesperrte Optionen
Durch die Einstellungssperre gesperrte Optionen Gruppe 1 Gruppe 2 Menü Bild Menü Einrichtung Rückstellen Status Realismus Sprache Erweiterte Blende- und Laser-Einstellung Menüposition Kontrastverst. Höhenlagenmodus Motionflow Remote-Start Kontrast Netzwerkmanagement Helligkeit P save-modus Farbe Menü Funktion Farbton Farbtemperatur Dynamikbereich Schärfe Testmuster Menü Installation MPEG NR Weiche Übergänge Bildumklappung... -
Seite 30: Menü Installation
Menü Installation Das Menü Installation dient zum Ändern der Installationseinstellungen. Einstellungsposten Beschreibung Bildumklappung Das Bild wird horizontal und/oder vertikal auf der Leinwand gespiegelt. HV: Das Bild wird horizontal und vertikal gespiegelt. H: Das Bild wird horizontal gespiegelt. V: Das Bild wird vertikal gespiegelt. Aus: Das Bild wird nicht gespiegelt. - Seite 31 Einstellungsposten Beschreibung Bei Wahl von „Zone“: Wählen Sie die einzustellende Position mit der Taste </, für die Horizontalposition (H-Position) und mit der Taste M/m für die Vertikalposition (V-Position) aus, und drücken Sie dann Stellen Sie den Einstellwert mit der Taste </, für die Horizontalrichtung (H) und mit der Taste M/m für die Vertikalrichtung (V) ein.
-
Seite 32: Menü Informationen
Menü Informationen Das Menü Informationen zeigt die Modellbezeichnung, die Seriennummer, den Typ bzw. das Format des Eingangssignals, die Software-Version sowie die aufgelaufenen Betriebsstunden der Lampe an. Optionen Beschreibung Modellbezeichnung Zeigt die Modellbezeichnung an Serien-Nr. Zeigt die Seriennummer an. Signaltyp Zeigt die Auflösung des Eingangssignals an, das ausgewählt wird. Wenn Eingangssignale mit 3D- Informationen eingehen, werden der Eingangssignaltyp und das 3D-Format angezeigt. -
Seite 33: Die Netzwerkfunktionen
Die Netzwerkfunktionen Wenn eine Verbindung zum Netzwerk besteht, stehen Anzeigen des folgende Funktionen zur Verfügung: • Überprüfen des aktuellen Gerätestatus über einen Steuerfensters für das Webbrowser. • Vornehmen der Netzwerkeinstellungen für das Gerät. Gerät mit einem • Netzwerküberwachung und -steuerung mit Steuerprotokoll (Advertisement, ADCP, AMX DDDP Webbrowser (Dynamic Device Discovery Protocol), Crestron... -
Seite 34: Bedienung Des Steuerfensters
Hinweis Wenn Sie Ihr Passwort vergessen haben, wenden Sie sich an Wechseln der Seite qualifiziertes Sony-Personal. Das Passwort wird mit Ihrer Zustimmung zurückgesetzt. Klicken Sie auf eine der Schaltflächen zum Wechseln der Seite, um die Seite mit den gewünschten Einstellungen Überprüfen der gerätebezogenen... -
Seite 35: Störungsbehebung
STANDBY grün blinkt, wird das Gerät hochgefahren. Warten Sie, bis die Anzeige nicht mehr blinkt, sondern grün leuchtet. Die Modellbezeichnung wird nicht Möglicherweise ist am Gerät der Anzeigemodus zum Zeitpunkt des Kaufs eingestellt. – ausgeblendet. Wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Sony-Personal. -
Seite 36: Fernbedienung
Fernbedienung Symptom Ursache und Abhilfemaßnahme Seite Die Fernbedienung funktioniert nicht. Möglicherweise sind die Batterien schwach. Ersetzen Sie sie durch neue Batterien. – Legen Sie die Batterien polaritätsrichtig ein. – Falls sich eine Leuchtstoffröhre in der Nähe des Fernbedienungssensors befindet, kann es –... -
Seite 37: Hinweis Zu Den Anzeigen
Hinweis Falls die Störung trotz Ausführung der obigen Maßnahmen bestehen bleibt, wenden Sie sich an qualifiziertes Sony-Personal. Falls die Anzeige anders als oben erläutert zu blinken beginnt, schalten Sie das Gerät aus und dann mit der Taste [/1 (Ein/Bereitschaft) auf der Fernbedienung oder am Bedienfeld des Geräts wieder ein. -
Seite 38: Meldungslisten
Meldungslisten Warnmeldungen Symptom Ursache und Abhilfemaßnahme Seite Zu heiß! Licht aus in 1 Min. Schalten Sie die Stromversorgung aus. – Stellen Sie sicher, dass die Lüftungsöffnungen durch nichts blockiert werden. 3, 4 Frequenz außerhalb Bereichs! Frequenz nicht im gültigen Bereich. Geben Sie ein Signal ein, das innerhalb des akzeptablen Frequenzbereichs des Geräts liegt. -
Seite 39: Sonstiges
Um die aktualisierten Funktionen zu nutzen, setzen Sie ein Beachten Sie bitte die separat mitgelieferte „Software USB-Speichergerät in einen PC mit Internetverbindung License Information“. ein. Laden Sie die Update-Dateien von der folgenden Sony- Website herunter: https://www.pro.sony.eu/ Auf der Website finden Sie auch Erläuterungen zum Installieren des Updates. -
Seite 40: Spezifikationen
• Die Werte für Gewicht und Abmessungen sind Näherungswerte. • Nicht alle Sonderzubehörteile sind in allen Ländern und Regionen erhältlich. Bitte wenden Sie sich an Ihren autorisierten Sony-Händler. • Die Informationen zum Sonderzubehör in dieser Anleitung entsprechen dem Stand von September 2019. -
Seite 41: Vorwahlsignale
Vorwahlsignale Die folgende Tabelle zeigt die Signale und Videoformate, die dieser Projektor projizieren kann. Wenn ein anderes Signal als die unten aufgeführten Vorwahlsignale eingespeist wird, wird das Bild u. U. nicht korrekt angezeigt. Vorwahlspei- Vorwahlsignal (Auflösung) fH (kHz) fV (Hz) Sync chernummer 480/60p... -
Seite 42: Vorwahlspeichernummern Für Die Einzelnen Eingangssignale
Vorwahlspei- Vorwahlsignal (Auflösung) fH (kHz) fV (Hz) Sync chernummer 3840 × 2160/30p 3840 × 2160/30p (3840 × 2160) 67,433 29,970 – 4096 × 2160/24p 4096 × 2160/24p (4096 × 2160) 54,000 24,000 – Vorwahlspeichernummern für die einzelnen Eingangssignale Digitalsignal Signal Vorwahlspeichernummer Komponentensignal (Anschlüsse HDMI 1, 2) 5 bis 8, 10 bis 14, 18 bis 20, 71, 72, 74 bis 79, 93 bis 96... -
Seite 43: Menü Bildschirm
: Justierbar/einstellbar –: Nicht justierbar/nicht einstellbar *1: Weitere Informationen hierzu finden Sie in den Tabellen unter „Motionflow“ (Seite 45). Menü Bildschirm Eingangssignal Posten Komponentensignal Video-GBR-Signal Computersignal Seitenverhältnis* – : Justierbar/einstellbar –: Nicht justierbar/nicht einstellbar *1: Weitere Informationen hierzu finden Sie in den Tabellen unter „Seitenverhältnismodus“ (Seite 44). Hinweis Wenn Sie ein Kabel, wie z. -
Seite 44: Seitenverhältnismodus
*2: Diese Option ist nicht verfügbar, wenn das 3D-Signal das Format 720/60p Frame Packing/Untereinander oder das Format 1080/60p Untereinander aufweist. *3: Weitere Informationen hierzu finden Sie in den Tabellen unter „Seitenverhältnismodus“ (Seite 44). Wenn das Gerät für eine Umwandlung von 2D-Videobildern in 3D-Videobilder konfiguriert ist, lassen sich einige Posten abhängig von den im Menü... -
Seite 45: Motionflow
Akzeptable Signale 1920 × 1080, 1280 × 720 3D-Format Nebeneinander Untereinander Frame Packing Simuliertes 3D Vorwahlspeichernummer 7, 8, 10 bis 14 10 bis 14 18 bis 20, 71, 72 7, 8, 10 bis 14 (Seite 41) 1,85:1 Zoom 2,35:1 Zoom Normal V-Streckung Verkleinern... -
Seite 46: Speicherbedingungen Der Justierbaren/Einstellbaren Posten
Speicherbedingungen der justierbaren/einstellbaren Posten Jeder justierbare/einstellbare Posten wird für jede Eingangsbuchse individuell gespeichert. Weitere Informationen hierzu finden Sie in den nachfolgenden Tabellen. Vorwahlspeichernummern für die einzelnen Eingangssignale Eingang Vorwahlspeichernummern HDMI 1 (2D) 5 bis 8, 10 bis 14, 26, 32, 37, 45, 47, 50, 55, 74 bis 79, 93 bis 96 HDMI 2 (2D) HDMI 1 (3D) 7, 8, 10 bis 14, 18 bis 20, 71, 72... - Seite 47 Posten Speicherbedingungen Red.Eing.-Verzög. Für jede Eingangsbuchse, 2D/3D, HDR/SDR* und Voreinst. Kal. *1: HDR/SDR HDR: Wenn HDR-Signale eingespeist werden und „Auto“ für HDR eingestellt ist Wenn „HDR“ auf „HDR10“, „HDR-Referenz“ oder „HLG“ eingestellt ist SDR: Bei anderen Einstellungen als oben Menü Bildschirm Posten Speicherbedingungen Seitenverhältnis...
-
Seite 48: Projektionsentfernung Und Objektivlagebereich
HS +: Horizontaler Objektivlagebereich (rechts) [%] Projektionsentfernung HS –: Horizontaler Objektivlagebereich (links) [%] und Objektivlagebereich Die Projektionsentfernung bezieht sich auf die Entfernung zwischen der Vorderkante des Objektivs und der projizierten Oberfläche. Projektionsentfernung L Vorderkante des Projiziertes Bild Objektivs Der Objektivlagebereich steht für die Entfernung in Prozent (%), um die das Objektiv von der Mitte des projizierten Bildes aus verschoben werden kann. -
Seite 49: Projektionsentfernung
Bei der Projektion im Format 1,90:1 (systemeigene Volldarstellung 17:9) 1,90 Projektionsentfernung Einheit: m Format des projizierten Bildes Projektionsentfernung L Diagonale Breite × Höhe 80" (2,03 m) 1,80 × 0,95 2,32 – 4,77 100" (2,54 m) 2,25 × 1,18 2,90 – 5,97 120"... - Seite 50 Bei der Projektion im Format 1,78:1 (16:9) 1,78 Videoanzeigebereich Projektionsbereich Projektionsentfernung Einheit: m Format des projizierten Bildes Projektionsentfernung L Diagonale Breite × Höhe 80" (2,03 m) 1,77 × 1,00 2,44 – 5,01 100" (2,54 m) 2,21 × 1,25 3,05 – 6,28 120"...
-
Seite 51: Bei Der Projektion Im Format
Bei der Projektion im Format 2,35:1 2,35 Videoanzeigebereich Projektionsbereich Projektionsentfernung Einheit: m Format des projizierten Bildes Projektionsentfernung L Diagonale Breite × Höhe 80" (2,03 m) 1,87 × 0,80 2,41 – 4,96 100" (2,54 m) 2,34 × 0,99 3,02 – 6,22 120"... -
Seite 52: Abmessungen
Abmessungen Vorderseite Einheit: mm Objektivmitte Unterseite Einheit: mm Vorderseite des Gehäuses 79,7 147,7 150,6 425,8 15,7 Der Abstand zwischen der Vorderkante des Objektivs und der Vorderseite des Gehäuses Einheit: mm 41,9 Vorderkante des Objektivs Vorderseite des Gehäuses... -
Seite 53: Anbringen Der Projektoraufhängung Pss-H10
Anbringen der Projektoraufhängung PSS-H10 Vorderansicht Einheit: mm Mitte des Verbindungsstücks Decke Unterseite der Montagehalterung Objektivmitte Seitenansicht Einheit: mm 218,3 Vorderseite des Gehäuses 263,3... -
Seite 54: Bohrungen Für Die Deckenmontage
Draufsicht Einheit: mm 218,3 Vorderseite des Gehäuses Obere 263,3 Deckenmontagehalterung Mitte des Verbindungsstücks (Die Mitte des Verbindungsstücks weicht von der Gerätemitte ab.) Bohrungen für die Deckenmontage Verwenden Sie für die Deckenmontage Schrauben mit einer Länge von mindestens 5,3 mm bis maximal 7,0 mm. Empfohlenes Anzugsdrehmoment (Spannung beim Drehen einer Schraube in Drehrichtung): 1,4 ±... - Seite 55 Sony Corporation...
