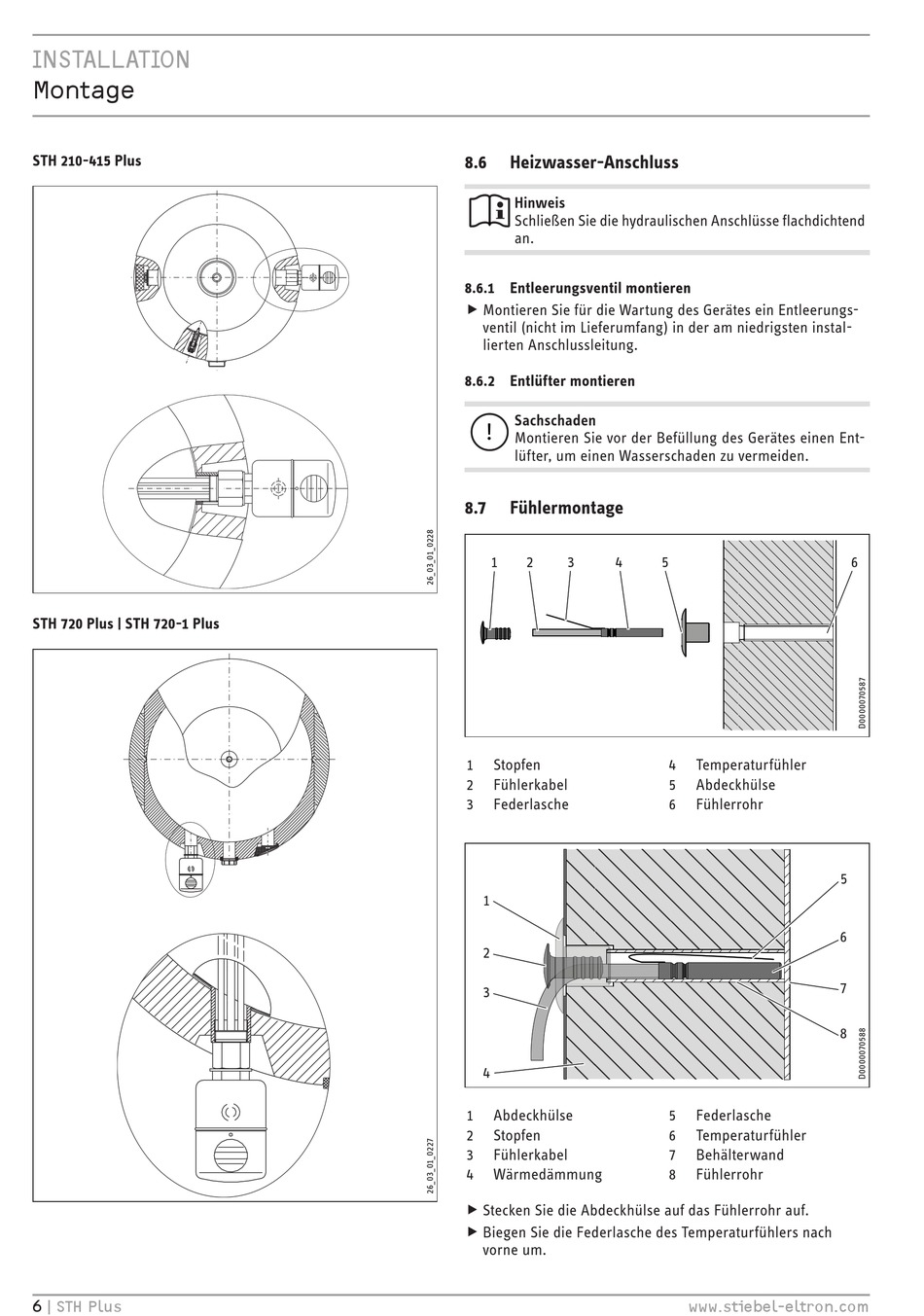

INSTALLATION
Montage
STH 210-415 Plus
STH 720 Plus | STH 720-1 Plus
6 | STH Plus
8.6

Heizwasser-Anschluss

Hinweis
Schließen Sie die hydraulischen Anschlüsse flachdichtend
an.

8.6.1 Entleerungsventil montieren

f Montieren Sie für die Wartung des Gerätes ein Entleerungs- f
ventil (nicht im Lieferumfang) in der am niedrigsten instal-
lierten Anschlussleitung.
8.6.2 Entlüfter montieren
Sachschaden
!
Montieren Sie vor der Befüllung des Gerätes einen Ent-
lüfter, um einen Wasserschaden zu vermeiden.
8.7 Fühlermontage
1 2 3 4
1 Stopfen
2 Fühlerkabel
3 Federlasche
1
2
3
4
1 Abdeckhülse
2 Stopfen
3 Fühlerkabel
4 Wärmedämmung
f Stecken Sie die Abdeckhülse auf das Fühlerrohr auf. f
f Biegen Sie die Federlasche des Temperaturfühlers nach f
vorne um.
5
4 Temperaturfühler
5 Abdeckhülse
6 Fühlerrohr
5 Federlasche
6 Temperaturfühler
7 Behälterwand
8 Fühlerrohr
www.stiebel-eltron.com
6
5
6
7
8
