EINRICHTUNG DES GERÄTS
Leistungsaufnahme: Der Pro Par56 CWWW von American DJ® verfügt über ein Vorschaltgerät, das
automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird.
Daher müssen Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es
praktisch überall anschließen. Verwenden Sie nur das mitgelieferte IEC-Stromkabel, da dies der erforderlichen
Spannung und Stromstärke entspricht.
DMX-512: DMX steht für Digital Multiplex. Es ist ein universell einsetzbares Steuerprotokoll, das zur
Kommunikation zwischen intelligenten Scheinwerfern und dem Controller dient. Ein DMX-Controller sendet
DMX-Anweisungen zwischen dem Controller und dem Effektgerät hin und her. DMX-Daten werden als serielle
Daten über DATA "IN" und DATA "OUT" XLR-Anschlüsse, die sich an allen DMX-Geräten befinden (die
meisten Controller verfügen nur über eine DATA "OUT" - Anschlussbuchse), von Effektgerät zu Effektgerät
gesandt.
DMX-Verbindung: DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen
Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus
anzusteuern. Für eine einwandfreie DMX-Datenübertragung zwischen verschiedenen DMX-Geräten sollte
immer ein möglichst kurzes Kabel verwendet werden. Die Verbindungsanordnung zwischen den Geräten
untereinander hat keinen Einfluss auf die DMX-Adressierung. Beispiel: Einem Gerät wurde die DMX-Adresse
1 zugewiesen und es kann an irgendeine Stelle der DMX-Verbindung positioniert werden, am Anfang, am
Ende oder irgendwo in der Mitte. Wenn einem Gerät die DMX-Adresse 1 zugewiesen wurde, weiß der DMX-
Controller, an welche Adresse er die Daten schicken soll, egal an welcher Stelle der DMX-Kette sich das
Gerät befindet.
Anforderungen (für DMX-Betrieb) an Datenkabel (DMX-Kabel): Der Pro Par56 CWWW kann über das
DMX-512-Protokoll angesteuert werden. Der Pro Par56 CWWW kann entweder ein 3-Kanal oder 4-Kanal
DMX-Gerät sein. Die DMX-Adresse wird auf dem Bedienfeld auf der Rückseite des Pro
Par56 CWWW angezeigt. Ihr Gerät und Ihr DMX-Controller benötigen ein zertifiziertes
DMX-512 110 Ohm Datenkabel für den Dateneingang und -ausgang. Wir empfehlen als
DMX-Kabel das Accu-Cable. Wenn Sie eigene Kabel verwenden, sollten Sie sichergehen,
dass dies standardmäßige, abgeschirmte 110 – 120 Ohm Kabel sind (diese Art von Kabel
bekommen
Sie
Beleuchtungstechnikgeschäft). Ihre Kabel sollten über einen männlichen und weiblichen
XLR-Stecker an jedem Kabelende verfügen. Beachten Sie, dass das DMX-Kabel in Reihe
geschaltet werden muss und nicht aufgeteilt werden kann.

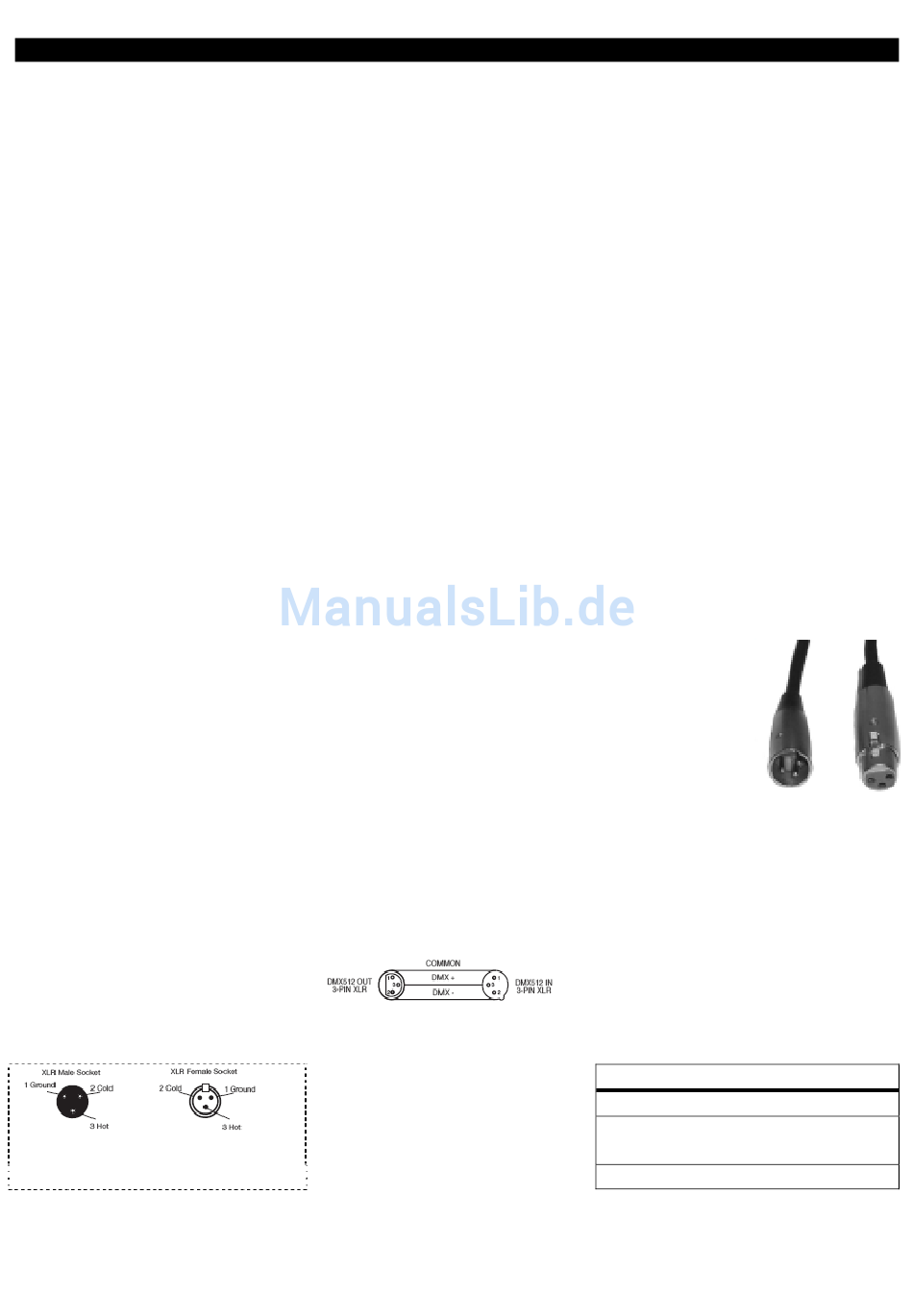

Achtung: Halten Sie sich für die Verlegung eigener Kabel an die Abbildungen 2 und 3. Benutzen Sie nicht die
Masse am XLR-Stecker. Verbinden Sie den Erdungsstift nicht mit der Abschirmung des Kabels und vermeiden
Sie, dass die Abschirmung mit dem Gehäuse des XLR-Steckers in Kontakt kommt. Eine Erdung der
Abschirmung
verursacht
A.D.J. Supply Europe B.V. – www.americandj.eu – Pro Par56 CWWW Bedienungsanleitung Seite 5
in
nahezu
jedem
einen
Kurzschluss
Abbildung 3
professionellen
und
Ungleichmäßigkeiten
Abbildung 2
Musik-
und
im
Verhalten
XLR-Polanordnung
Pol 1 = Masse
Pol 2 = Signal invertiert ( DMX-
„Cold")
Pol 3 = Signal ( DMX+„Hot")
Abbildung 1
der
Geräte.
