Inhaltszusammenfassung für ASTRO SEV1600
- Seite 1 Kaskadenstartverstärker SEV1600 DRAFT VERSION Betriebsanleitung Version 06-2021A...
- Seite 2 Gebrauch und für die Übergabe im Falle eines Eigentümer- bzw. Betreiberwechsels auf. Die Firma ASTRO bestätigt, dass die Informationen in dieser Anleitung zum Zeitpunkt des Drucks korrekt sind, behält sich aber das Recht vor, Änderungen an den Spezifikationen, der Bedienung des Gerätes und der Betriebsanleitung ohne vorhe-...
-
Seite 3: Inhaltsverzeichnis
Inhalt Verwendete Symbole und Konventionen........Seite 04 Bestimmungsgemäßer Gebrauch..........Seite 05 Zielgruppen dieser Anleitung............Seite 05 Entsorgen..................Seite 06 Wichtige Sicherheitshinweise............Seite 06 Garantiebedingungen..............Seite 14 Gerätebeschreibung...............Seite 14 Leistungsbeschreibung..............Seite 16 DRAFT VERSION Montieren..................Seite 18 Anschließen und in Betrieb nehmen..........Seite 19 Anschlussbeispiel................Seite 20 Fehler suchen.................Seite 21 Warten und Instandsetzen.............Seite 22 Technische Daten................Seite 23 Seite 3 Anleitung SEV 1600 - Version 06-2021A... -
Seite 4: Verwendete Symbole Und Konventionen
Symbole und Konventionen Verwendete Symbole und Konventionen Piktogramme sind Bildsymbole mit festgelegter Bedeutung. Die folgen- den Piktogramme werden Ihnen in dieser Installations- und Betriebsan- leitung begegnen: Warnt vor Situationen, in denen Lebensgefahr durch elektrische Span- nung und bei Nichtbeachtung der Hinweise in dieser Anleitung besteht. Warnt vor verschiedenen Gefährdungen für Gesundheit, Umwelt und DRAFT VERSION Material. -
Seite 5: Bestimmungsgemäßer Gebrauch
Zielgruppen dieser Anleitung DRAFT VERSION Installation, Konfiguration und Inbetriebnahme Zielgruppe für die Installation und Inbetriebnahme von ASTRO SAT-ZF Geräten sind qualifizierte Fachkräfte, die aufgrund ihrer Ausbildung in der Lage sind, die auszuführenden Arbeiten gemäß EN 60728-11 und EN 62368-1 auszuführen. Nicht qualifizierten Personen ist es nicht erlaubt, das Gerät zu installieren und in Betrieb zu nehmen. -
Seite 6: Entsorgen
Dieses Gerät ist nach seiner Verwendung entsprechend den aktuellen Entsorgungsvorschriften Ihres Landkreises / Landes / Staates als Elek- tronikschrott einer geordneten Entsorgung zuzuführen. ASTRO Strobel ist Mitglied der Systemlösung Elektro zur Entsorgung von Verpackungsmaterialien. Unsere Vertragsnummer lautet 80395. DRAFT VERSION Wichtige Sicherheitshinweise! Um drohende Gefahren so weit wie möglich zu vermeiden, müssen Sie... - Seite 7 Wichtige Sicherheitshinweise! Bevor Sie das Gerät in Betrieb nehmen HINWEIS: Lesen Sie diese Betriebsanleitung aufmerksam durch! Sie enthält wichtige Informationen über Installation, Umgebungsbedingungen und Wartung des Geräts. Bewahren Sie diese Betriebsanleitung für den späteren Gebrauch und für die Übergabe im Falle eines Eigentümer- bzw. Betreiberwech- sels auf.
- Seite 8 Wichtige Sicherheitshinweise! Installation und Betrieb Planen Sie den Montageort so, dass Kinder nicht am Gerät und dessen • Anschlüssen spielen können. Die elektrischen Anschlussbedingungen müssen mit den Angaben auf • dem Typenschild des Gerätes übereinstimmen. Um Beschädigungen durch Überhitzung zu vermeiden, darf das Gerät •...
- Seite 9 Wichtige Sicherheitshinweise! Bei Schrankmontage muss eine ausreichende Luftkonvektion mög- • lich sein, die sicherstellt, dass die maximal zulässige Umgebungs- temperatur eingehalten wird. Auf dem Gerät dürfen keine Gegenstände abgestellt werden. • Das Teilnehmernetz muss gemäß EN 60728-11 geerdet sein und •...
- Seite 10 Wichtige Sicherheitshinweise! Das mit dem SEV 1600 zu verwendende Steckernetz teil SEV NT • dient im Service- als auch im Gefahrenfall als Trennvorrichtung von der Netzspannung und muss deshalb jederzeit erreichbar und benutzbar sein. Nach Anschluss an die Netzspan nung ist das Gerät in Betrieb.
- Seite 11 Wichtige Sicherheitshinweise! Trennen Sie Geräte mit beschädigtem Netzkabel vom Netz • (Steckernetzteil ziehen). Schließen Sie das Gerät an eine Steckdose mit einer Spannung an, • die innerhalb des im Abschnitt „Technische Daten“ genannten Bereichs liegt. Eine Nichtbeachtung dieser Warnung kann zu Verlet- zungen oder zu Geräte- bzw.
- Seite 12 Wichtige Sicherheitshinweise! Wartung Die Betriebsanzeige zeigt - sofern vorhanden - lediglich das Vor- • handensein einer vom Netz getrennten Gleichspannung an, die die Komponenten des Geräts versorgt. Nicht leuchtende Betriebsanzei- gen (des Netzteils oder des Geräts) bedeuten jedoch keinesfalls, dass das Gerät voll ständig vom Netz getrennt ist. Im Gerät können dennoch berüh rungsgefährliche Spannungen anliegen.
- Seite 13 Wichtige Sicherheitshinweise! Allgemeine Hinweise Bewahren oder benutzen Sie das Gerät an einem sicheren Ort, • außerhalb der Reichweite von Kleinkindern. Es kann Kleinteile ent- halten, die verschluckt oder eingeatmet werden können. Entsorgen Sie übrig gebliebene Kleinteile. Zur Verpackung des Geräts wurden ggf. Plastikbeutel verwendet. •...
-
Seite 14: Garantiebedingungen

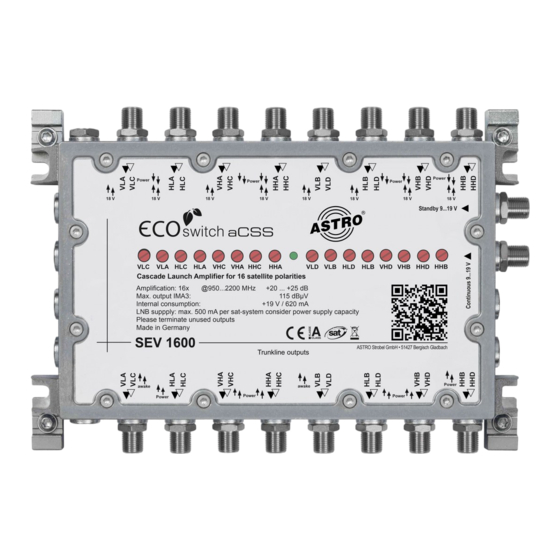

Gerätebeschreibung Garantiebedingungen Es gelten die allgemeinen Geschäftsbedingungen der ASTRO Strobel Kommunkationssysteme GmbH. Diese finden Sie im aktuellen Katalog oder im Internet unter der Adresse „www.astro-kom.de“ . Gerätebeschreibung Im Lieferumfang befinden sich folgende Teile: Kaskadenstartverstärker SEV 1600 • DRAFT VERSION Schnellstart-Anleitung •... - Seite 15 Gerätebeschreibung [1] Erdungsanschluss [2] SAT Eingänge (4 mal VL, HL, VH, HH) mit LNB Fernspeisung [3] Aussparungen für Schrauben [4] Stromversorgung DRAFT VERSION (Stand-by) [5] Stromversorgung (kontinuierlich) (Standby) [6] SAT Durchschleif- ausgänge [7] Pegelsteller für SAT Ebenen [8] Betriebszustands- leuchte Bild 1: SEV 1600 Seite 15 Anleitung SEV 1600 - Version 06-2021A...
-
Seite 16: Leistungsbeschreibung
Leistungsbeschreibung Leistungsbeschreibung Beim SEV 1600 handelt es sich um einen Verstärker, der in mehreren parallelen Signalpfaden die Signale der ersten Satelliten-ZF im Bereich 950 bis 2200 MHz verstärkt. Für jede ZF-Ebene ist ein einstellbarer Dämpfungssteller vorhanden, mit dem das Eingangssignal um bis zu 10 dB abgesenkt werden kann. - Seite 17 Leistungsbeschreibung Angeschlossenes Netzteil: Die Speisung kann aus dem direkt angeschlossenen Netzteil (SEV NT, im Lieferumfang enthalten) erfolgen. Am Verstärker stehen zwei F-Buchsen zur Verbindung mit dem Netzteil zur Verfügung. Wird das Netzteil an der mit „continuous“ bezeichneten Buchse angeschlossen, so sind stets alle Verstärkerpfade und alle LNB- Speisungen aktiv.
-
Seite 18: Montieren
Montieren Montieren Bevor Sie das Gerät befestigen können, müssen Sie zunächst die Bohr- löcher in einer senkrecht stehenden Montagefläche anbringen und Dübel darin einsetzen. Alternativ ist auch die Montage auf einem Lochblech möglich. Legen Sie dazu zunächst das Gerät an der (senkrechten) Mon- tagefläche an und markieren Sie die Stellen an denen sich die Ausspa- rungen für die Schrauben im Gehäuse [3] befinden (siehe links). -
Seite 19: Anschließen Und In Betrieb Nehmen
Montieren Anschließen und in Betrieb nehmen Für den Anschluss des Geräts an Koaxialkabel müssen Sie diese zunächst mit F-Steckern (F-Connectoren 75 Ohm) versehen. (Anschluss- beispiele finden Sie auf den folgenden Seiten.) Um den SEV 1600 mit Koaxialkabeln zu verbinden, gehen Sie so vor: 1. -
Seite 20: Anschlussbeispiel
Anschlussbeispiel Anschlussbeispiel Kaskadenschaltung mit SEV 1600 und zwei SEV 582 Geräten, 4 SAT Eingänge + Terrestrik je 2 CSS/Legacy Ausgänge: CATV SEV 1700 DRAFT VERSION SEV NT SEV 582 GUT PD SEV 582 4 mal FUR 75 DC prof GUT PD Seite 20 Anleitung SEV 1600 - Version 06-2021A... -
Seite 21: Fehler Suchen
Prüfen Sie, ob der Anschluss der Koaxialkabel korrekt ist und keine • Unterbrechungen oder Kurzschlüsse in den Steckern vorhanden sind. DRAFT VERSION Wenn sich die Störung nicht beheben lässt, kontaktieren Sie bitte den ASTRO-Kundendienst. Seite 21 Anleitung SEV 1600 - Version 06-2021A... -
Seite 22: Warten Und Instandsetzen
Warten und Instandsetzen Warten und Instandsetzen ACHTUNG: Bei Wartungs- und Instandsetzungsarbeiten müssen unbedingt die nachfolgenden Sicherheitshinweise beachtet werden. Bei Missachtung dieser Sicherheitshinweise drohen Personenschäden durch elektrische und thermische Gefährdungen! Die Betriebsanzeige zeigt - sofern vorhanden - lediglich das Vorhandensein • einer vom Netz getrennten Gleichspannung an, die die Komponenten des DRAFT VERSION Geräts versorgt. -
Seite 23: Technische Daten
Technische Daten Technische Daten SEV 1600 Bestellnummer 360 030 EAN-Code 4026187210748 Sat-Verstärkung 950 .. 2200 MHz [dB] 16 x + 20 .. + 25 Pegelsteller [dB] 0 .. - 10 DRAFT VERSION Max. Ausgangspegel 3 Träger IMA [dBµV] 116 @ 35 dB Eigenstromaufnahme 19 V [mA] LNB Versorgung... - Seite 24 Internet: www.astro-kom.de Alle in dieser Dokumentation enthaltenen Informationen wurden nach bestem Wissen kontrolliert. Für Schäden, die im Zusammenhang mit der Verwendung dieser Anleitung entstehen, kann die Firma ASTRO nicht haftbar gemacht werden. Betriebsanleitung Betriebsanleitung SEV 1600 - Version 06-2021A...
